Spectri (SpecBike tadpole trike) ja kangaskate

[janx]

Jatkokehitystä.


[jori]

Jatka vaan saman suuntaan. Vähän vielä putkea pidemmäksi ja sisemmäksi, jolloin laippaosasta, tai ainakin sen kulmista voi luopua. Rakenne kevenee ja muuttuu lujemmaksi ja terävät kulmat poistuvat.

[janx]

Jatka vaan saman suuntaan. Vähän vielä putkea pidemmäksi ja sisemmäksi, jolloin laippaosasta, tai ainakin sen kulmista voi luopua. Rakenne kevenee ja muuttuu lujemmaksi ja terävät kulmat poistuvat.

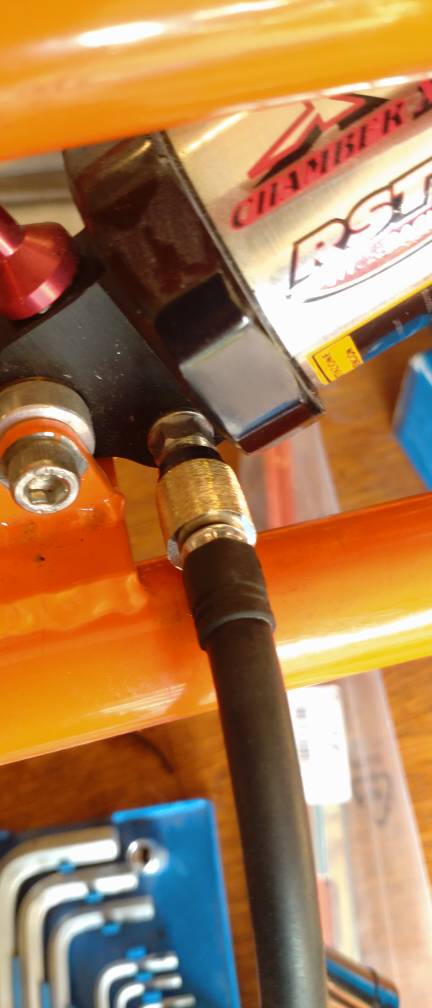

Tulostin tuollaisenaan ja ihan hyvä tuli. Parempi kuin edellinen versio. Nyt tajusin myös laittaa osat tulostumaan erillään toisistaan, niin osien irrottamisessa tapahtunutta rikkoontumista ei enää tapahtunut.

[Härski]

Teetkö pultinteiätkin tulostamalla, vai porataanko ne valmiiseen tulosteeseen?

Täytyy myöntää, että hyvän näköistä jälkeä saa nykyään tulostamalla. Oma mielikuva tulosteista on, että ne olisivat jokseenkin röpelöpintaisia.

[janx]

Teetkö pultinteiätkin tulostamalla, vai porataanko ne valmiiseen tulosteeseen?

Täytyy myöntää, että hyvän näköistä jälkeä saa nykyään tulostamalla. Oma mielikuva tulosteista on, että ne olisivat jokseenkin röpelöpintaisia.

Kaikki reiät teen tulostamalla ja tarvittaessa (kun ei pää muista tehdä toleransseja 0,1-0,2 mm) avarran poralla. Tässä tapauksessa 5 mm oli määritelty ja 5,5 mm poran terällä hoonailin kaikki reiät, kun ei välikokoa ollut käsillä. Paitsi nuo reiät, johon regulaattori tulee kiinni. Niille näytin M5 kierretappia.

FDM:llä tulostaessa edelleen kerrokset näkyy. SLA:lla ei.

[janx]

Teetkö pultinteiätkin tulostamalla, vai porataanko ne valmiiseen tulosteeseen?

Poraaminen ei yleensä ole mahdollista, koska tulosteet ovat useimmiten enemmän tai vähemmän onttoja. Em. kiinnike on tulostettu 100 % täytöllä (infill), joten siihen olisi voinutkin reiät porata, mutta miksi porata, kun ne voi suunnitella suoraan kappaleeseen.

https://jlc3dp.com/blog/choosing-the-ri ... d-printing


[Wacky]

Mä suunnittelen reijät sopivalla ylimitoituksella ja tulostan enkä edes hoonaa niitä sen jälkeen. Yleensä 0,3 mm ylimääräistä riittää hyvin siihen että reikään mahtuu todella nätisti pultti.
Reikien poraamisessa muoviin on myös se ongelma että muovin sulamispiste on niin alhainen että harvasta porasta löytyy tarpeeksi alhaisia kierroksia että niitä voisi onnistuneesti porata.
