Polkuauto

Suunnitteletko velomobiilin tai polkuauton rakentamista? Täällä voit keskustella projektistasi ja hakea ratkaisua mahdollisiin ongelmiin.
Avatar
Jarcco
Sisällöntuottaja
Viestit: 1611
Liittynyt: 05 Syys 2006, 17:06
Paikkakunta: Hamina
Viesti:

Polkuauto

ViestiKirjoittaja Jarcco » 23 Huhti 2011, 14:27

Muutin kinnerisuunnitelmaa siten että se täyttää Pedalcar.info mukaiset polkuautokisojen säännöt, eli on nelipyöräinen. Samalla teen siitä sellaisen että se voidaan säätää nuorisolle sopivaksi. Täytyy siis tehdä sekä polkimet että penkki säädettäviksi.
Nyt olisi tarvetta 16" pyörille, toispuoleisella kiinnityksellä. Kenties tuollaiset: http://pro-hewa.fi/index.php?toiminto=v ... uppa&id=45
Jos jollakulla olis vinkata hyviä ostopaikkoja. Jarruja ei edessä tarvitse olla, takajarrut luulisi riittävän.
Kuva

Lisätään tähän teknisiä tietoja, tilanne 23.8.2012: (Kylläpä aika rientää...)
4 pyöräinen takaveto, vasen pyörä vetää.
-Akseliväli: 1440 mm
-Raideväli edessä: 780 mm
-RV takana: 730 mm
-kampipituus: 150 mm
-Keskiön korkeus: 320 mm (liian alhaalla 45 nro jalalle, pari senttiä lisää olisi ok)
.Poljinkeskiön etäisyys taka-akselin (pyörän) keskiöstä: 806-1110 mm, viisiportainen säätö
-istuimen korkeus: Riippuu käytettävästä penkistä, 250-350 mm, nojakulma säädettävä
-Takarenkaat: 32-406 sliksit
-Eturenkaat: 4x6" mallia kottikärry
-paino: 33,5 kg (so far...)

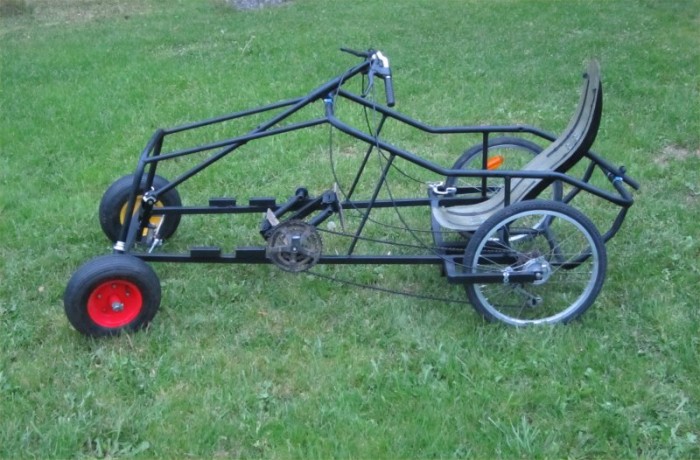

Kuvassa tilanne maalauksen jälkeen ja ennen koripaneelien laittoa.
Edit, pintamuovit on laitettu.
Liitteet
032014

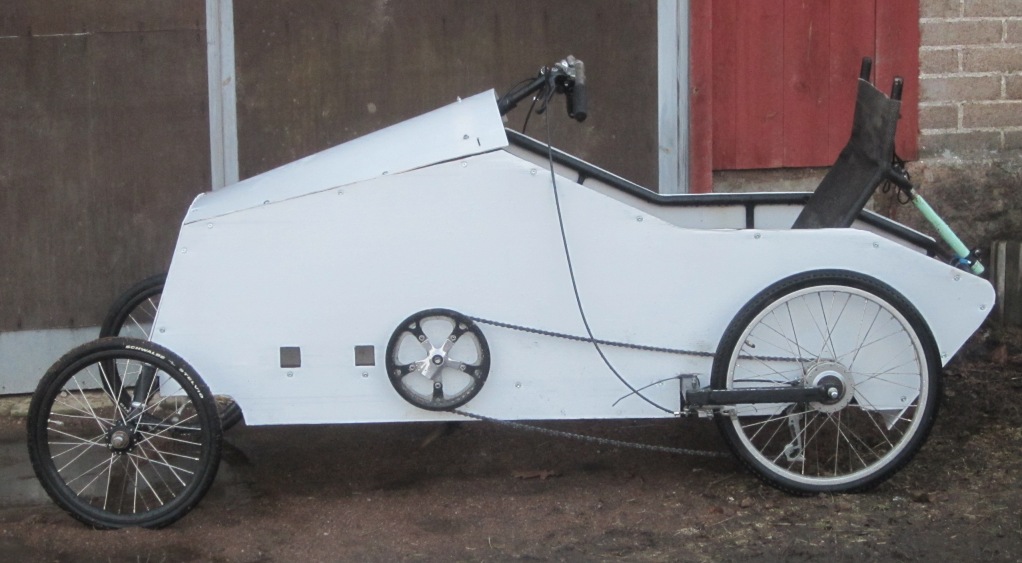

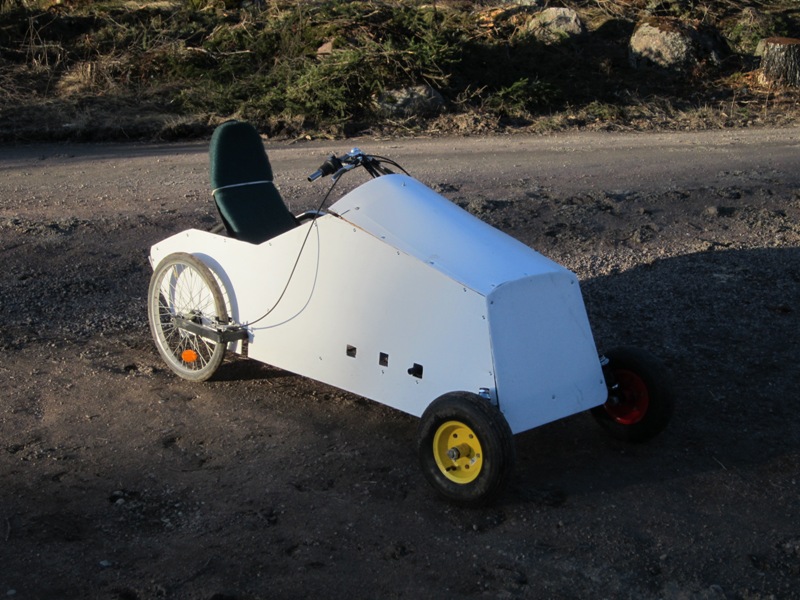

Paneelit paikallaan
Runko
Viimeksi muokannut Jarcco, 16 Maalis 2014, 20:23. Yhteensä muokattu 7 kertaa.

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11408
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: Polkukuljin nuorisolle

ViestiKirjoittaja jviirret » 23 Huhti 2011, 15:20

miksi ei 20" eturenkaita?

Jukka
IRC:ssä kanavalla #nojakki

Avatar
Jarcco
Sisällöntuottaja
Viestit: 1611
Liittynyt: 05 Syys 2006, 17:06
Paikkakunta: Hamina
Viesti:

Re: Polkukuljin nuorisolle

ViestiKirjoittaja Jarcco » 23 Huhti 2011, 17:15

jviirret kirjoitti:miksi ei 20" eturenkaita?

Jukka


Yritän pitää rungon lyhyenä siitä huolimatta että säätövaraa tulee 120-190 senttiselle! Pitäähän itsekin mahtua ajamaan :mrgreen: Keulaan ei jää paljon painoa, joten vastukset ei paljon kasva.

Avatar
Jarcco
Sisällöntuottaja
Viestit: 1611
Liittynyt: 05 Syys 2006, 17:06
Paikkakunta: Hamina
Viesti:

Re: Polkukuljin nuorisolle

ViestiKirjoittaja Jarcco » 06 Syys 2011, 22:24

Sain hieman edistystä tähän hommaan, poljinveivi on hitsattu kasaan ja rungon putket olisi hitsausta vailla. Etupyöriä ei ole vastaan kävellyt, mutta laitan "väliaikaiset" kottikärryn pyörät. 4-pyöräisestä saa helposti lyhyemmän kuin deltatrikestä, eikä painossa häviä paljoa koska runko on yksinkertaisempi. Yksi kysymysmerkki on, että kun en meinaa laittaa nivelöityä etuakselia niin mahtaako tulla jotain ongelmia? Kun laite on takapainoinen, niin tuskin ainakaan takapyörän pidon kanssa. Kuvia tulee myöhemmin kunhan saan kameran.

Avatar
Jarcco
Sisällöntuottaja
Viestit: 1611
Liittynyt: 05 Syys 2006, 17:06
Paikkakunta: Hamina
Viesti:

Re: Polkukuljin nuorisolle

ViestiKirjoittaja Jarcco » 08 Syys 2011, 19:47

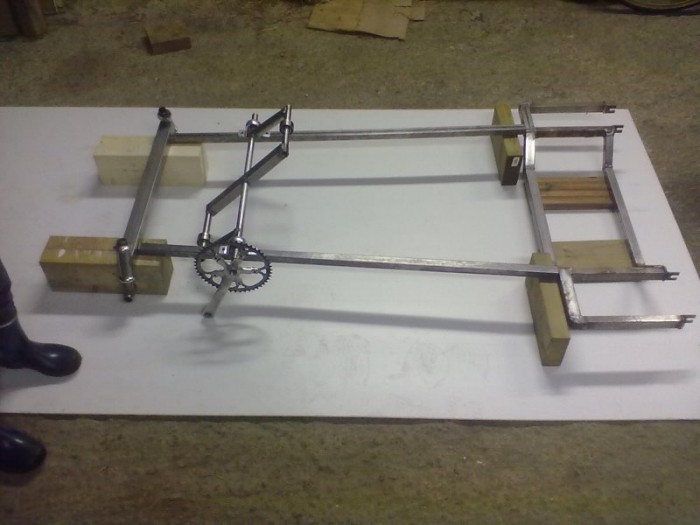

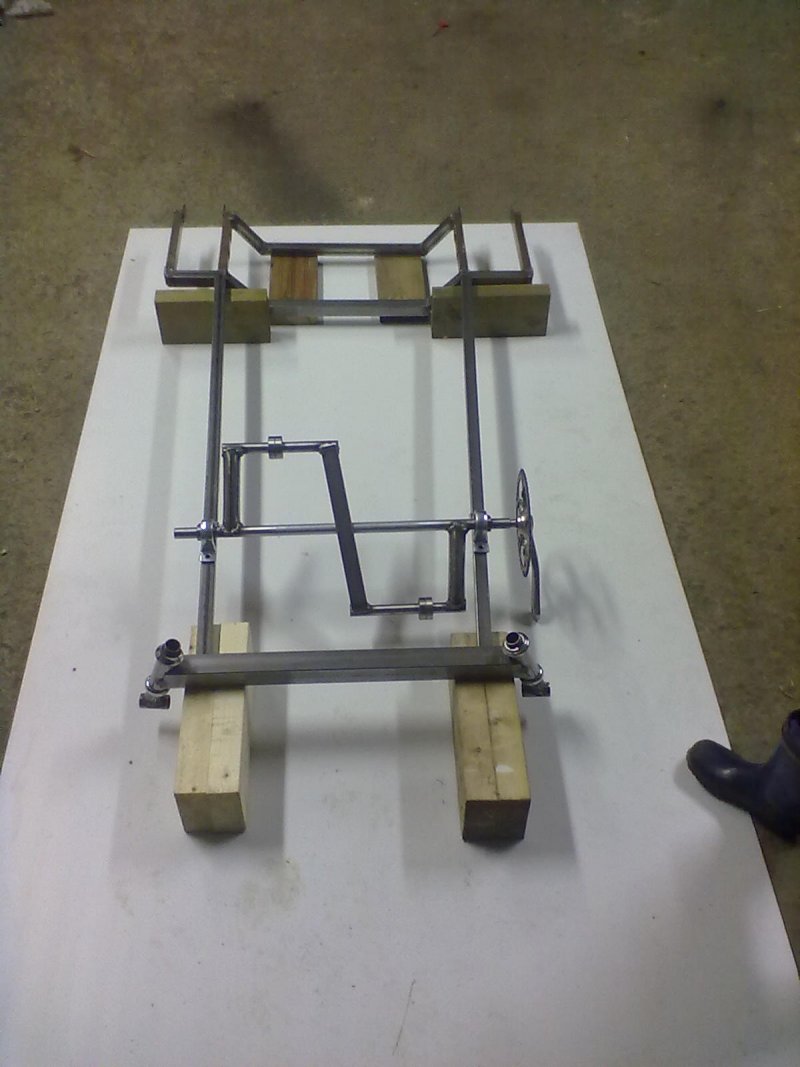

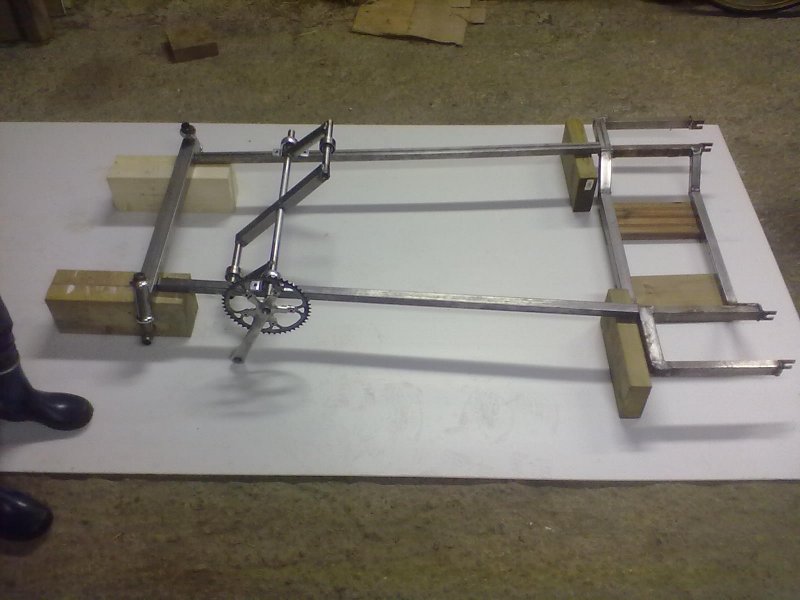

No tässä pari kuvaa:
Liitteet

jori
Pistosuojattu sisällöntuottaja
Viestit: 9202
Liittynyt: 15 Syys 2006, 19:00
Paikkakunta: Tampere, Petsamo

Re: Polkukuljin nuorisolle

ViestiKirjoittaja jori » 09 Syys 2011, 00:05

Jätön olet jättänyt kovin pieneksi. Paljon pienemmäksi kuin piirustuksessa. :?:
Jori

On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. -Sakari Holma

noja
Viestit: 153
Liittynyt: 23 Elo 2010, 06:51
Paikkakunta: Tampere

Re: Polkukuljin nuorisolle

ViestiKirjoittaja noja » 09 Syys 2011, 04:18

jori kirjoitti:Jätön olet jättänyt kovin pieneksi. Paljon pienemmäksi kuin piirustuksessa. :?:

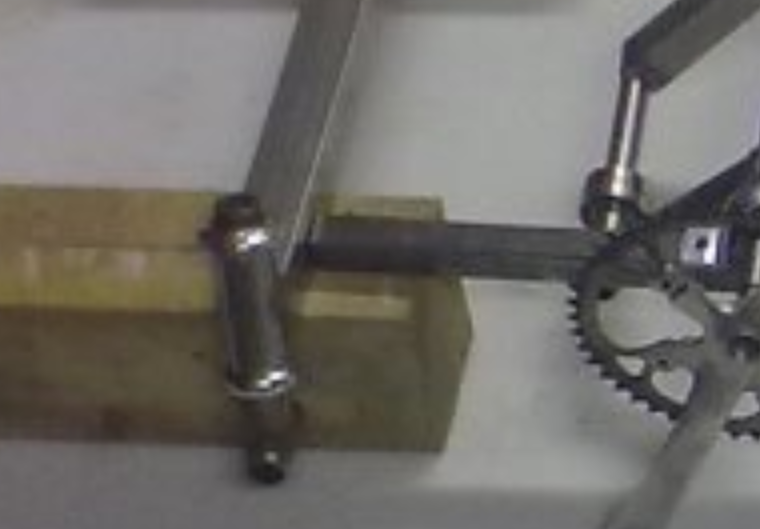

Näyttäis olevan vielä säädettävissä. :wink: :D
Liitteet

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11408
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: Polkukuljin nuorisolle

ViestiKirjoittaja jviirret » 09 Syys 2011, 06:21

Tässä on nyt malli suoritus heille jotka pelkäävät kammen tekoa. Noin kun hitsailee sen ensin pitkän alkselin ympärille niin pysyy varmemmin suorana. Lopuksi vain katkotaan ylimääräiset pois.

Jukka
IRC:ssä kanavalla #nojakki

Avatar
Jarcco
Sisällöntuottaja
Viestit: 1611
Liittynyt: 05 Syys 2006, 17:06
Paikkakunta: Hamina
Viesti:

Re: Polkukuljin nuorisolle

ViestiKirjoittaja Jarcco » 24 Syys 2011, 22:19

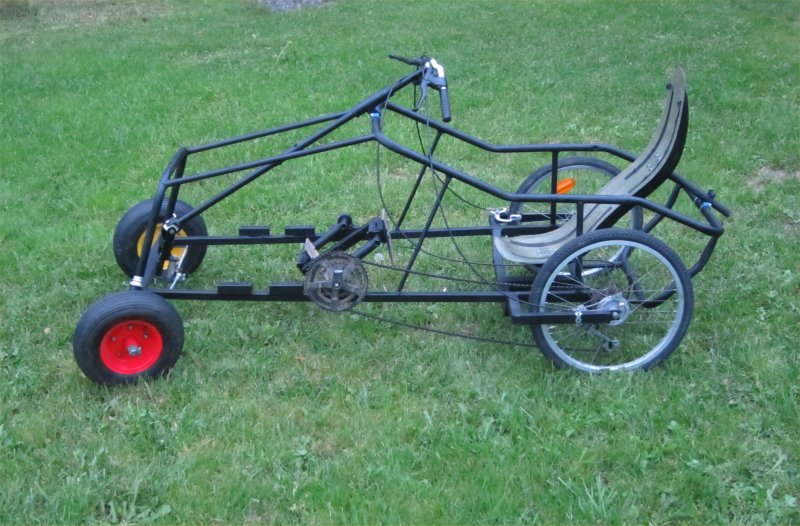

Polkuauto on pyörillään:
Kuva
Polkuauton perusrunko on hitsattu kasaan. Seuraavaksi ohjelmassa on polkimien ja voimalinjan virittely. Sen jälkeen pitäisi hakea lopullinen korin muoto. Rungon päälle tulee materiaalia johon taustalla oleva kennolevy kiinnittyy. Korin mallina tulee olemaan Ford -32 Roadster, poikkeaa hieman aiemmasta mallista jossa vielä oli Bugatti- tyyppinen “veneperä”.
Jos tuota tyylisuuntaa saisi jotenkin imuroitua niin olisin tyytyväinen:
Kuva

Avatar
Mustasudenkorento
Sisällöntuottaja
Viestit: 1680
Liittynyt: 14 Maalis 2008, 14:50
Paikkakunta: Oulunsalo
Viesti:

Re: Polkukuljin nuorisolle

ViestiKirjoittaja Mustasudenkorento » 25 Syys 2011, 00:16

hitsit, just samankaltaisia visioita pyörittäny ihtekkin se nelirattaisen ympärillä...

ei meinaa malttaa oottaa että näkee millanen tästä ny si tulee... loistavaa.. :D
Vastatuuli vihaa meitä... tahtoo alemmas....
http://kotisivu.suomi.net/mustasudenkorento/

Avatar
PW
KOM
Viestit: 13613
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: Polkukuljin nuorisolle

ViestiKirjoittaja PW » 24 Loka 2011, 19:33

Jarcco kirjoitti:No tässä pari kuvaa:


Minkäs kokosia nää kampi materiaalit on ? Putki ja nuo neliö putket sekä laakerit. Meinasin jatkaa tuota omaa projektia joka on ainakin vuoden seissy oottamassa.
Tänään ostin paikallisesta hydrauliikka liikkeestä 20 mm putkea 2,5mm seinämällä, se ilmeisesti käy tuohon akseliksi.

Petri
Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11408
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: Polkukuljin nuorisolle

ViestiKirjoittaja jviirret » 24 Loka 2011, 19:56

PW kirjoitti:Tänään ostin paikallisesta hydrauliikka liikkeestä 20 mm putkea 2,5mm seinämällä, se ilmeisesti käy tuohon akseliksi.


Tuollaista mulla oli pyöreät osat, kanttiset 30x15x1,5 ja 30x15x2 hyvin kesti ja toimi

http://www.kotinet.com/ninajukk/kinneri05.jpg

Tuossa kammen "pituus" jotakin 165-170, lyhyempänä kestää vielä varmemmin.

Jukka
IRC:ssä kanavalla #nojakki

Avatar
PW
KOM
Viestit: 13613
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: Polkukuljin nuorisolle

ViestiKirjoittaja PW » 24 Loka 2011, 20:08

jviirret kirjoitti:
PW kirjoitti:Tänään ostin paikallisesta hydrauliikka liikkeestä 20 mm putkea 2,5mm seinämällä, se ilmeisesti käy tuohon akseliksi.


Tuollaista mulla oli pyöreät osat, kanttiset 30x15x1,5 ja 30x15x2 hyvin kesti ja toimi

http://www.kotinet.com/ninajukk/kinneri05.jpg

Tuossa kammen "pituus" jotakin 165-170, lyhyempänä kestää vielä varmemmin.

Jukka


Vaikuttaako tuo normaalia poljinta paksumpi rakenne tuohon "kammen" pituuteen ? Siis pitääkö se ottaa huomioon kampea lyhentävänä ilmiönä ?

Petri
Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11408
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: Polkukuljin nuorisolle

ViestiKirjoittaja jviirret » 24 Loka 2011, 20:20

PW kirjoitti:Vaikuttaako tuo normaalia poljinta paksumpi rakenne tuohon "kammen" pituuteen ? Siis pitääkö se ottaa huomioon kampea lyhentävänä ilmiönä ?


Ei, poljinhan on yhtä paksu jalka suorana ja jalka koukussa, eli liikerata on saman pituinen polkimen paksuudesta riippumatta.

Jukka
IRC:ssä kanavalla #nojakki

Avatar
Jarcco
Sisällöntuottaja
Viestit: 1611
Liittynyt: 05 Syys 2006, 17:06
Paikkakunta: Hamina
Viesti:

Re: Polkukuljin nuorisolle

ViestiKirjoittaja Jarcco » 24 Loka 2011, 21:26

PW kirjoitti:
Jarcco kirjoitti:No tässä pari kuvaa:


Minkäs kokosia nää kampi materiaalit on ? Putki ja nuo neliö putket sekä laakerit. Meinasin jatkaa tuota omaa projektia joka on ainakin vuoden seissy oottamassa.
Tänään ostin paikallisesta hydrauliikka liikkeestä 20 mm putkea 2,5mm seinämällä, se ilmeisesti käy tuohon akseliksi.

Petri


Akseliputki on samaa kuin sulla, keskimmäinen pitkä neliöputki on 30x30x1,5 ja reunimmaiset pyöreää 30x1,5. Ei hirveästi ylimitoitettu ainakaan ole. Laakerit ostin Kentsolta, ne ovat pallokehäiset kuulalaakerit joita myös Y-laakereiksi kutsutaan. Vakiona niissä on valurautaiset pesät, mutta koska ne painavat yli puoli kiloa/kpl, tilasin peltipesillä jotka ovat puolet kevyemmät.
