Deltan takanapa

[Vilijami]

AZ DeltaWolffin rakentaminen ensi kesäksi on pyörinyt mielessä. Ongelmakohtana olen pitänyt navan laippojen valmistusta. Laserleikkuu tai CNC-työstö on tuntunut olevan kallista pienille sarjoille.

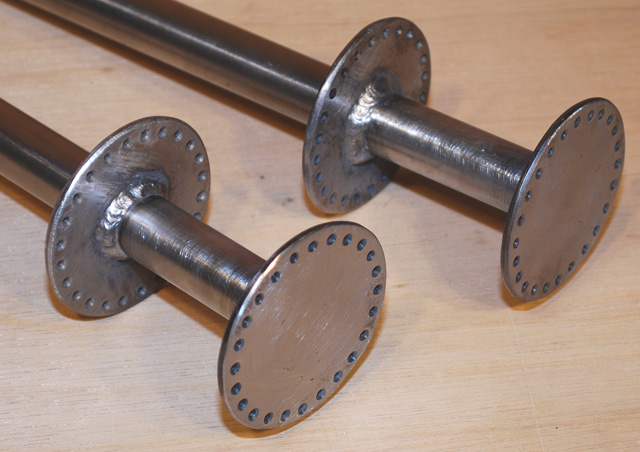

Tuossa kuva valmiista navoista.

[Vilijami]

Tänään kyllästyin jahkailuun ja päätin kokeilla tehdä ne itse. Bauhaussista löytyi sopivia 3,5mm paksuja rikkoja aihioksi.

[Vilijami]

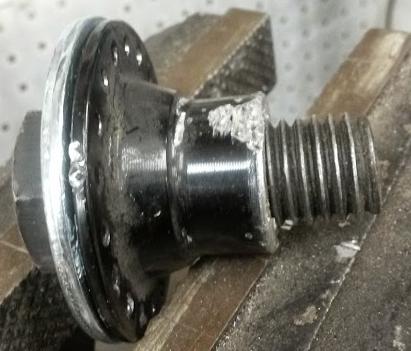

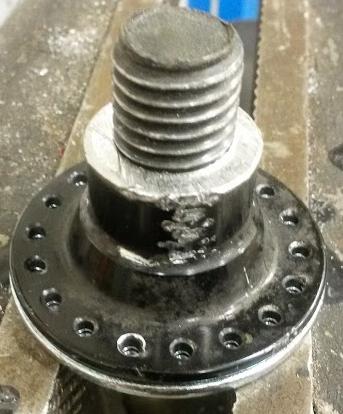

Takanapa poikki ja M18 pultti pulttikoneella napaan kiinni. Pultti työsti kierteet alumiininapaan.

[Vilijami]

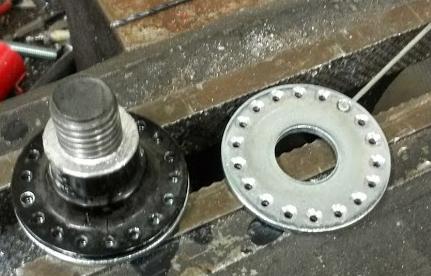

Porausjigi on valmis. 2,5mm terällä tein jäljet rikkaan.

[Vilijami]

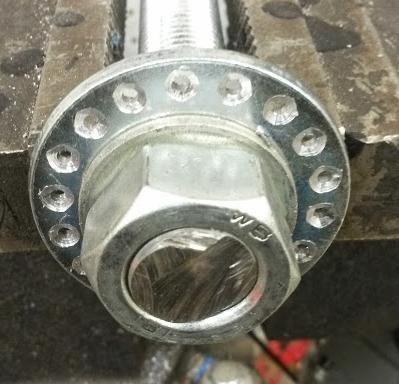

Kiinnitin rikan M20 kierretangolla ruuvipenkkiin ja porasin 2,5mm reijät. 6mm terällä tein viisteet reikiin.

[Vilijami]

Hyvin näytti pinna istuvan reikään. Eihän tämä vaikeaa tai kallista ollut kun ryhtyi vaan puuhaamaan

[jviirret]

Hyvät ohjeet, kiitos

Jukka

[jooseha]

Onko noissa prikoissa oikeasti 20mm reikä? Normaalistihan niissä on joku epämääräinen ylikoko

[Vilijami]

Sitä itsekkin ihmettelin, että miten nuissa voi olla 20mm reikä. Normaalisti tuossa DIN9021 korilaatassa om 22mm reikä. Työntömitalla mittasin 20,10mm. Tuon välyksen kans pärjää.

[Vilijami]

Nyt vasta tajusin, että tuohan on M18 laatta, eikä M20. Siksi reikä on 20mm.

[jviirret]

Nyt vasta tajusin, että tuohan on M18 laatta, eikä M20. Siksi reikä on 20mm.

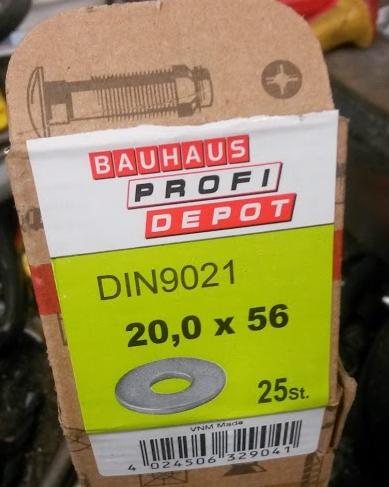

Tässä on kuitenkin kuva M20 prikoista

Vai onko noin merkittynä reikä tosiaan tasan 20mm?

Tuo 18mm tai M18 on muuten melko harvinainen koko. Ei likikään joka paikassa ole myynnissä.

Jukka

[Vilijami]

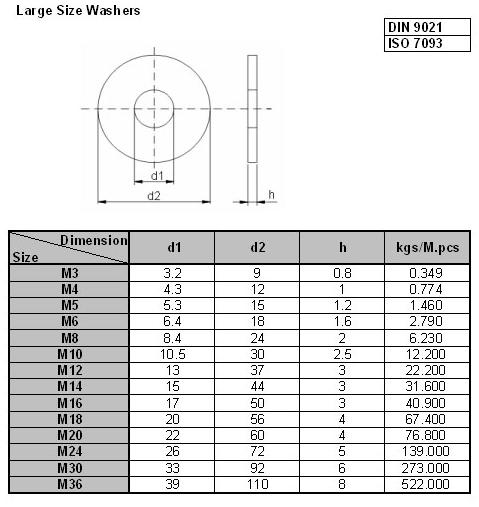

Eihän tuossa paketissa lue M20 eikä mitään muutakaan M kokoa. Taulukosta selviää.

[Vilijami]

Miten muuten on nuiden pinnojen pituuksien kanssa, onko niitä jotain varastokokoja vai voiko ne vapaasti valita?

[mhelander]

Miten muuten on nuiden pinnojen pituuksien kanssa, onko niitä jotain varastokokoja vai voiko ne vapaasti valita?

Lähtökohtaisesti niitä saa 2mm:n pykälin. Netistä ohennetut halvemmalla.

[tm]

Näppärä porausjigi, ei tarvitse turhia mittailla reikien paikkoja.
