Hiilikuituinen omavalmiste

Rakennatko omaa nojapyörää? Täältä voit saada vinkkejä projektiisi.
Tommi
Viestit: 14
Liittynyt: 22 Loka 2010, 20:53

Hiilikuituinen omavalmiste

ViestiKirjoittaja Tommi » 24 Marras 2010, 16:11

Hei!

Tarkoituksenani tai ainakin haaveenani on aloittaa hiili/lasikuituisen nojapyörän rakentaminen. Malliksi olen ajatellut 28/20 high racer- tyylistä pyörää. Rungon suunnittelu on nyt tässä vaiheessa, mielelläni kuulisin kommentteja kokeneilta suunnittelijoilta ja rakentajilta.

Tommi
Liitteet
Viimeksi muokannut Tommi, 26 Elo 2012, 18:38. Yhteensä muokattu 1 kertaa.

Nojanalle
Pistosuojattu sisällöntuottaja
Viestit: 4050
Liittynyt: 09 Touko 2010, 07:33
Paikkakunta: Jyväskylä

Re: Hiilikuituinen omavalmiste!

ViestiKirjoittaja Nojanalle » 24 Marras 2010, 17:23

Kuinka pitkäksi olet suunitellut akseliväliä. :D

Tommi
Viestit: 14
Liittynyt: 22 Loka 2010, 20:53

Re: Hiilikuituinen omavalmiste!

ViestiKirjoittaja Tommi » 24 Marras 2010, 18:11

Nojanalle kirjoitti:Kuinka pitkäksi olet suunitellut akseliväliä. :D

130cm.

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11895
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: Hiilikuituinen omavalmiste!

ViestiKirjoittaja jviirret » 24 Marras 2010, 18:15

Ei tuosta mitää virhettä pomppaa mun silmään. Etupään kulman(liittekuvassa vihreällä) kun pidät 65-70asteessa niin voit käyttää vakiohaarukkaa. Toinen mihin kiinnittäisin huomiota on tuossa stemmissä tuo heilurin pituus(kuvassa sinisen nuolen pituus), siis tangon etäisyys ohjausakselin linjasta. Kovin nojalleen jos pistät penkin ja etuhaarukan kauas niin heilurista tulee liian pitkä ja tasapainoilu on kuin heinän niittämistä vikatteella. Hyvä maksimiarvo on 30cm, lyhyempi parempi. Yksi keino pitää heiluri kohtuudessa on kallistaa keulaa loivemmaksi, mutta sitten joudut tekemään haarukkaan muutoksia jottei jättö kasvaisi liian suureksi.

Jukka
Liitteet
Riman ali ja suoraa ohi maalin...

KV1252
Viestit: 50
Liittynyt: 02 Loka 2010, 13:38

Re: Hiilikuituinen omavalmiste!

ViestiKirjoittaja KV1252 » 18 Joulu 2010, 04:26

Mielenkiintoinen rakennusprojekti! Edellisestä päivityksestä on jo miltei kuukausi, eteneekö suunnittelu?

Fillarien geometriasta ei ole niin minkäänlaista kokemusta, mutta komposiiteista kyllä. Mitä metodia olet ajatellut käyttää? Muotit vai laminointi solumuovirakenteen (tmv kevyen/helposti poistettavan) päälle?

Tommi
Viestit: 14
Liittynyt: 22 Loka 2010, 20:53

Re: Hiilikuituinen omavalmiste

ViestiKirjoittaja Tommi » 18 Joulu 2010, 23:04

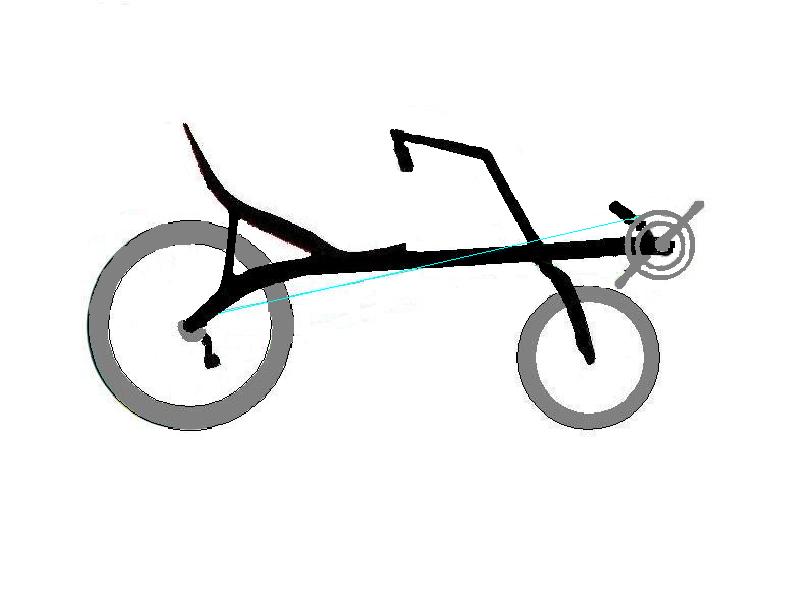

Suunnittelu ei ole edennyt kuin ajatuksen asteella... Mietin akselivälin lyhentämistä viidellä sentillä 125:een senttiin, jos päätän tuon penkin kovin nojalleen laittaa.

Finnfoamista tai vastaavasta suunnittelin rakenteen tehdä, laminoin päälle. Kokemusta ei kuidutuksesta ole kuin veneenpaikkauksesta lasikuidulla. Suunnitelmissa ostaa hiilikuitukangasta ja -tuubia päälle. Poljinkeskiön, ohjainputken ja etuhaarukan yläpään ajattelin palastella vanhasta tarpeettomasta harjoituskilpurista ja liittää runkoon. Myös takahaarukan alapään palastelu ja liittäminen on käynyt mielessä.

Neuvot ja niksit kuidutuksesta on tarpeen, jos projekti sinne saakka joskus etenee.

Tommi

Avatar
mhelander
Pistosuojattu sisällöntuottaja
Viestit: 3742
Liittynyt: 20 Syys 2010, 22:55
Paikkakunta: Oulu

Re: Hiilikuituinen omavalmiste!

ViestiKirjoittaja mhelander » 18 Joulu 2010, 23:35

Käys katteleen täältä vähän ideoita: http://www.jjscozzi.com. Etenkin XPORT ja sen rungon rakennusmalli on erittäin hyvä kotikutoiseen tekemiseen.

Itsekin olin ajatellut tehdä rungon vaahdon päälle mutta kun tuli tehtyä tuo boomi kuidusta siten että kovan uretaanivaahtoisen coren päälle laminoin kerrokset oli tasalaatuisen pinnan saaminen aika vaikeeta.
Tarvittiin jopa auton pakkelia jotta viimeisen kuitukerroksen kehtasi päälle laittaa. BROL:ssa tarkemmin miten homma luonnistui, kielenä Englanti: http://www.bentrideronline.com/messageboard/showthread.php?t=65666&page=4.

Olen tuolla myös käynnistellyt keskustelua elastomeerilla jousitetun mono-etuhaarukan tekemisestä http://www.bentrideronline.com/messageboard/showthread.php?t=65669 ja samoin elastomeerilla jousitetusta rungosta http://www.bentrideronline.com/messageboard/showthread.php?t=66116.

Ennen kuin kysymyksiä satelee että miksi BROL:ssa, niin täällä että recumbents.com foorumeilla on talven tullessa jostakin syystä aika hiljaista... ja nämä minun rakentelut tapahtuu pääosin talvella harjoittelun ohella, kesälle on muuta puuhaa ! :)
-Mika

Käytössä: omavalmisteet Evo off-roader @ 2015 & Vendetta kopio @ 2012, tehtaalta M5 CrMo Lowracer @ 2010
Myydyt: Proto off-roader omavalmiste @ 2012-2016, MetaPhysic (26"/29er & 700c) @ 2011-2017.

Avatar
PW
KOM
Viestit: 15359
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: Hiilikuituinen omavalmiste!

ViestiKirjoittaja PW » 19 Joulu 2010, 11:08

mhelander kirjoitti:Käys katteleen täältä vähän ideoita: http://www.jjscozzi.com. Etenkin XPORT ja sen rungon rakennusmalli on erittäin hyvä kotikutoiseen tekemiseen.

Itsekin olin ajatellut tehdä rungon vaahdon päälle mutta kun tuli tehtyä tuo boomi kuidusta siten että kovan uretaanivaahtoisen coren päälle laminoin kerrokset oli tasalaatuisen pinnan saaminen aika vaikeeta.
Tarvittiin jopa auton pakkelia jotta viimeisen kuitukerroksen kehtasi päälle laittaa. BROL:ssa tarkemmin miten homma luonnistui, kielenä Englanti: http://www.bentrideronline.com/messageboard/showthread.php?t=65666&page=4.

Olen tuolla myös käynnistellyt keskustelua elastomeerilla jousitetun mono-etuhaarukan tekemisestä http://www.bentrideronline.com/messageboard/showthread.php?t=65669 ja samoin elastomeerilla jousitetusta rungosta http://www.bentrideronline.com/messageboard/showthread.php?t=66116.

Ennen kuin kysymyksiä satelee että miksi BROL:ssa, niin täällä että recumbents.com foorumeilla on talven tullessa jostakin syystä aika hiljaista... ja nämä minun rakentelut tapahtuu pääosin talvella harjoittelun ohella, kesälle on muuta puuhaa ! :)


Tuommoset tarinat ois kyllä ihan kiva lukee tältäkin foorumilta suomeksi. Varmaan piristäs tätä talvista hiljasen puoleista keskustelua.

Petri W
Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

JEF-40
Viestit: 85
Liittynyt: 11 Kesä 2010, 17:25
Paikkakunta: Pori

Re: Hiilikuituinen omavalmiste!

ViestiKirjoittaja JEF-40 » 19 Joulu 2010, 12:53

Olen kans tehny käärimällä yhden polkupyörän rungon ja parikin nojapyörän runkoa. Se on vähän semmonen taiteen laji varsinkin pienien osien tekeminen, hiilikuitu on jäykkää ja purkaantuu helposti. Ei kannata yrittää montaa kerrosta kerralla. Karhennuskangas päälle tiukkaan ja kuivuttua lisää kerroksia. Pyoreitä putkia tehdessä päälle lasikuitukudos hiontavaraksi ja jos mahdollista sorvilla mittoihin. Runkoa tehtäessä kannattaa käyttää suunnattuja kuituja ja päälle vasta twilliä. Mikäli tarvii paklata, niin mikropalloista ja epoksista pakkeli, hyvä hioa ja kevyt. Harmi vaan että Suomessa on jalot materiaalit hirmuhinnoissa, esim. jenkeistä tai Englannista sais huom. halvemmalla. Kannattaisko harkita kimppatilausta?

ajarmala
Sisällöntuottaja
Viestit: 1387
Liittynyt: 10 Heinä 2009, 00:17
Paikkakunta: Nummela, Vihti

Re: Hiilikuituinen omavalmiste!

ViestiKirjoittaja ajarmala » 19 Joulu 2010, 16:00

JEF-40 kirjoitti:Mikäli tarvii paklata, niin mikropalloista ja epoksista pakkeli, hyvä hioa ja kevyt. Harmi vaan että Suomessa on jalot materiaalit hirmuhinnoissa, esim. jenkeistä tai Englannista sais huom. halvemmalla. Kannattaisko harkita kimppatilausta?


Muista tarvittavista aineista ei ole tietoa, mutta noita mikropalloja löytyy minulta tarvittaessa aivan kohtuulliseen hintaan. Olen näet jo vuosikaudet ostanut niitä Puolasta ja Kiinasta noin 1500 tonnia vuosittain.

T. Ari
--
T. Ari
Helkama Kulkuri 14 (1990), Performer Agenda (2009), Insera Reflex (2010), Milan SL (2012), Yosemite 20" Folding (2014), Rossano cyclocross (2018)

Tommi
Viestit: 14
Liittynyt: 22 Loka 2010, 20:53

Re: Hiilikuituinen omavalmiste

ViestiKirjoittaja Tommi » 16 Elo 2012, 11:01

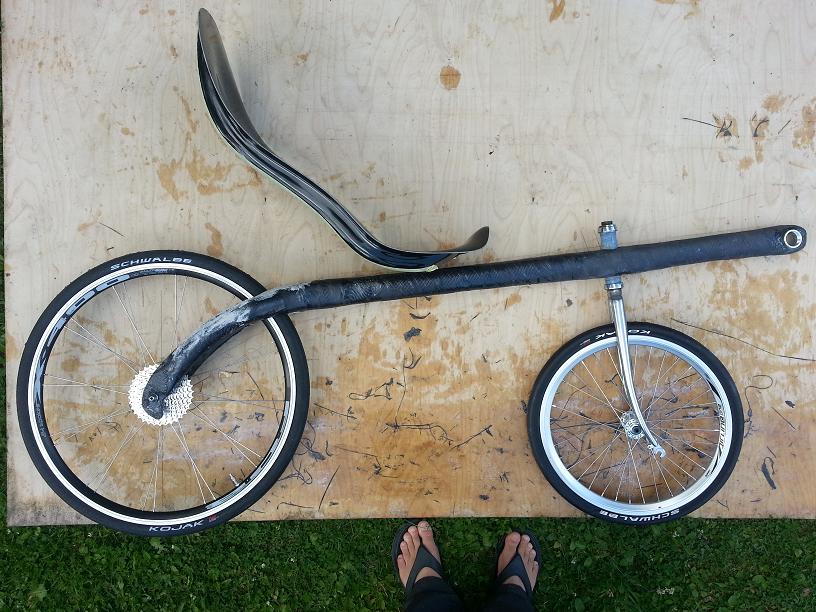

Kesä on opeteltu uretaanin hiontaa ja kuidun käärimistä. Nyt on projekti tällä mallilla. Poljinkeskiö on kuvassa liimattu paikoilleen, emäputki vielä tuossa irrallaan. Lasikuituisen penkin tilasin Jarekilta Puolasta (posteineen 51e). Etuhaarukka on tarkoitus tehdä itse haapapuuytimen ympärille käärimällä. Ketjulinjan suunnittelin vetopuolelta suoraksi, paluuketjulle ohjairissa. Istuinkorkeus n. 60cm, poljinkeskiö 65cm. Vielä voi rakenteeseen muutoksia tehdä, kohtuu vähällä vaivalla, mutta onkohan tarpeen?

Tommi
Liitteet

Avatar
ihmo
Viestit: 176
Liittynyt: 24 Loka 2009, 16:31
Paikkakunta: Alajärvi

Re: Hiilikuituinen omavalmiste

ViestiKirjoittaja ihmo » 18 Elo 2012, 09:55

Lasikuituisen penkin tilasin Jarekilta Puolasta (posteineen 51e)

halpa=hyvä olisko osoitetta laittaa google kun vei ihmesivuille :roll:
itte kun teköö saa justiinsa sellaasta kun osa viä ku neuvvotaan miten tekee niin aina paree

Tommi
Viestit: 14
Liittynyt: 22 Loka 2010, 20:53

Re: Hiilikuituinen omavalmiste!

ViestiKirjoittaja Tommi » 18 Elo 2012, 10:24

jarek_es@poczta.onet.pl . Sivutkin löytyy, lähetän osoitteen myöhemmin.

Tommi
Viestit: 14
Liittynyt: 22 Loka 2010, 20:53

Re: Hiilikuituinen omavalmiste!

ViestiKirjoittaja Tommi » 18 Elo 2012, 19:46


Avatar
ihmo
Viestit: 176
Liittynyt: 24 Loka 2009, 16:31
Paikkakunta: Alajärvi

Re: Hiilikuituinen omavalmiste!

ViestiKirjoittaja ihmo » 18 Elo 2012, 22:35

kiitos :P
ei kyllä googlella löytyny :roll:
itte kun teköö saa justiinsa sellaasta kun osa viä ku neuvvotaan miten tekee niin aina paree
