Eemeli1(kallistuva delta trike)

ViestiKirjoittaja eemeli » 13 Elo 2012, 20:59

Eipä tullut vielä mökkisaunaan kunnalta lupia :( . No jotakin tarvii lomallakin äheltää ettei ihan löhöilyksi mene. No sain kuningas idean koittaa tehdä fleettrikes madmaxin kaltaista kallistuvaa delta trikea. Vielä kun tänä kesänä tottunut ajamaan katetulla niin josko tuonkin koittaisi kattaa. No todennäköisesti valmista ei tule, mutta onpa kesäloma viihdykettä...

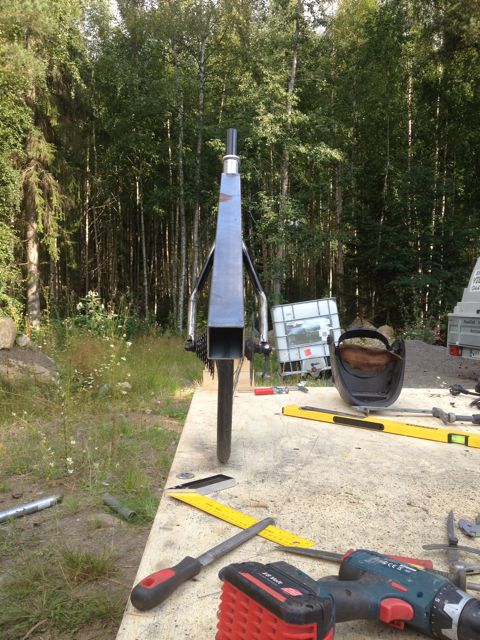

Ekan päivän tuotos olisi tuossa... Eli etuhaarukkaa ja runkoputkea olisi aloiteltu.
Liitteet
Viimeksi muokannut eemeli, 26 Joulu 2018, 17:52. Yhteensä muokattu 2 kertaa.
-Janne-

Heijaa heijaa heijaa kerho :D ...

Avatar
PW
KOM
Viestit: 15357
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: Eemeli1

ViestiKirjoittaja PW » 13 Elo 2012, 21:06

Minkä paksusta putkee ?

Petri
Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

eemeli
Sisällöntuottaja
Viestit: 1015
Liittynyt: 03 Elo 2007, 22:36
Paikkakunta: Hämeenlinna

Re: Eemeli1

ViestiKirjoittaja eemeli » 13 Elo 2012, 21:07

40x40x1,5
-Janne-

Heijaa heijaa heijaa kerho :D ...

Avatar
Pastori
Pistosuojattu sisällöntuottaja
Viestit: 6293
Liittynyt: 22 Joulu 2007, 17:07
Paikkakunta: Joensuu
Viesti:

Re: Eemeli1

ViestiKirjoittaja Pastori » 13 Elo 2012, 22:09

Hienoa. Tosi paljon sitä mitä keväällä itsekin mietin. Kallistuvaa systeemiä en toki rohjennut edes ideoida.

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11895
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: Eemeli1

ViestiKirjoittaja jviirret » 13 Elo 2012, 23:08

onko tuo keula 1" vai 1 1/8"? Mistä sait emäputken, vai onko taidokkaasti jostakin romusta irroitettu ja kiillotettu? Itse en ole mistään onnistunut löytämään 38x2 putkea, se olisi sopivaa kierteellisen keulan emäputkeksi. Olen sitten käyttänyt 38x1,5 putkea ja laittanut 0,5mm pellistä rinkulat laakerikuppien ympärille. Turhan työlästä irroitella romuista siististi, toki "prototyyppeihin" riittää vähemmän siistitkin.

Jukka
Riman ali ja suoraa ohi maalin...

eemeli
Sisällöntuottaja
Viestit: 1015
Liittynyt: 03 Elo 2007, 22:36
Paikkakunta: Hämeenlinna

Re: Eemeli1

ViestiKirjoittaja eemeli » 13 Elo 2012, 23:15

Emäputki Jukan mainitsemaa 38x2. Sattui olemaan paikallisessa "rautakaupassa" kuuden metrin kanki. Otin parimetriä. Pitäiskö loppukin hakea pois, jos kerta niin harvinaista on?
-Janne-

Heijaa heijaa heijaa kerho :D ...

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11895
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: Eemeli1

ViestiKirjoittaja jviirret » 13 Elo 2012, 23:26

eemeli kirjoitti:Emäputki Jukan mainitsemaa 38x2. Sattui olemaan paikallisessa "rautakaupassa" kuuden metrin kanki. Otin parimetriä. Pitäiskö loppukin hakea pois, jos kerta niin harvinaista on?


En tiedä kuinka harvinaista se on, mutta 1,5mm on kuitenkin seinämävahvuutena paljon yleisempi kuin 2mm. Olin jo siinä uskossa ettei tuota tehdä kuin tilauksesta. Täältä en ole sitä vielä putkihyllyistä löytänyt. Osaapahan jatkaa etsintöjä.

Jukka
Riman ali ja suoraa ohi maalin...

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3777
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski

Re: Eemeli1

ViestiKirjoittaja irakas » 14 Elo 2012, 21:57

Mielenkiintoista nähdä miten kallistuva perä kotihommin onnistuu. :roll:

Sakari
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33

jori
Pistosuojattu sisällöntuottaja
Viestit: 10293
Liittynyt: 15 Syys 2006, 19:00
Paikkakunta: Tampere, Petsamo

Re: Eemeli1

ViestiKirjoittaja jori » 14 Elo 2012, 23:55

Käy eemeli hakemassa se loppukin emäputkiaihio. Käyn hakemassa sen jonain päivänä. Ei nimittäin löytynyt RautaSoinilta Tampereelta tuota kokoa. Helpottaisihan se töitä, kun ei tarvitsisi emäputkia perata irti raadoista. Onkos se niin, että tuohon sopii laakeriholkit, kun viilaa hitsauspurseen pois putken sisältä, vai täytyykö noita vielä sorvissa käyttää?
Jori

On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. - Sakari Holma

jori
Pistosuojattu sisällöntuottaja
Viestit: 10293
Liittynyt: 15 Syys 2006, 19:00
Paikkakunta: Tampere, Petsamo

Re: Eemeli1

ViestiKirjoittaja jori » 15 Elo 2012, 00:20

irakas kirjoitti:Mielenkiintoista nähdä miten kallistuva perä kotihommin onnistuu. :roll:

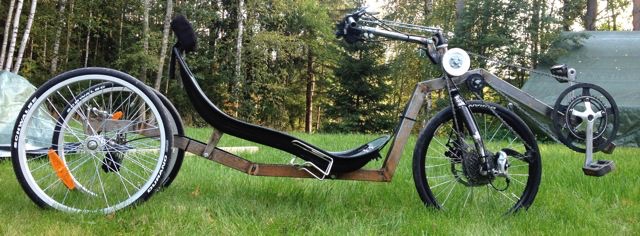

Olethan sinä sellaisen nähnyt jo yhdeksän vuotta sitten. Tuolla kuvia retkeltä, johon osallistuin kallistuvalla kolmipyöräisellä ja sinä Ziphy III:llä. http://ecotrip.info/fi-2003/timo/e-index.htm
Pyörässä oli heilurityyppiset takapyörien ripustukset, jotka oli yhdistetty toisiinsa narulla :) rungon alta. Naru kiersi varmuuden vuoksi yhden kierroksen runkoputken ympäri, jottei kallistuma muuttunut omia aikojaan. Kallistumaa muutettiin heilurivarsien päiden jatkeilta vetämällä, jolloin narukytkös löystyi ja asentoa saattoi vaihtaa. Asiaa auttoi, että pyörän ohjaamiseen ei tarvinnut käsiä. :D Kuva
Säätökahva näkyy hyvin, naru juuri ja juuri takakiekon läpi.
Jori

On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. - Sakari Holma

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3777
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski

Re: Eemeli1

ViestiKirjoittaja irakas » 15 Elo 2012, 07:51

Kyllä muistan härvelin. Ei tullut aikanaan sitä tutkittua kunnolla eikä tuonkaan selostuksen pohjalta aivan selvinnyt mitenkä se toimii. Missä kohtaa siinä on ohjausakseli? Oliko struktuurissa jokin ongelma, kun ei sitä ole sen koommin näkynyt? :roll:

Sakari
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33

jori
Pistosuojattu sisällöntuottaja
Viestit: 10293
Liittynyt: 15 Syys 2006, 19:00
Paikkakunta: Tampere, Petsamo

Re: Eemeli1

ViestiKirjoittaja jori » 15 Elo 2012, 10:15

irakas kirjoitti:Kyllä muistan härvelin. Ei tullut aikanaan sitä tutkittua kunnolla eikä tuonkaan selostuksen pohjalta aivan selvinnyt mitenkä se toimii. Missä kohtaa siinä on ohjausakseli? Oliko struktuurissa jokin ongelma, kun ei sitä ole sen koommin näkynyt? :roll:

Hyvin löysit laitteen ytimen. Siinä on erikoista nimenomaan se, ettei siinä ole ohjausakselia. :D Ohjausakseli on virtuaalinen ja etupyörä kääntyy ylhäällä olevan pallonivelen (M8 ruuvi) ja alhaalta tukevien nivelvarsien leikkauspisteiden ympäri. Ohjausakseli on tavallaan pyörivän kiekon sisällä pinnojen välissä. :shock:

Ei tuossa laitteessa ollut muuta ongelmaa, kuin että se oli rakennettu turhan painavasti. Rakenne vaatii napavaihteen ja minulla ei tuolloin ollut muita, kuin vanhoja 3-vaihteisia StrumArchereita. Kahdesta tällaisesta meni akseli poikki ajossa, jonka jälkeen purin takapyörät käsipyörän takapyöriksi kuntoilukäyttöön.
Kuva
Jori

On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. - Sakari Holma

eemeli
Sisällöntuottaja
Viestit: 1015
Liittynyt: 03 Elo 2007, 22:36
Paikkakunta: Hämeenlinna

Re: Eemeli1

ViestiKirjoittaja eemeli » 15 Elo 2012, 15:31

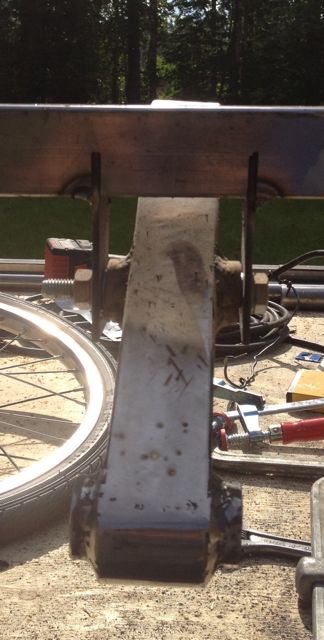

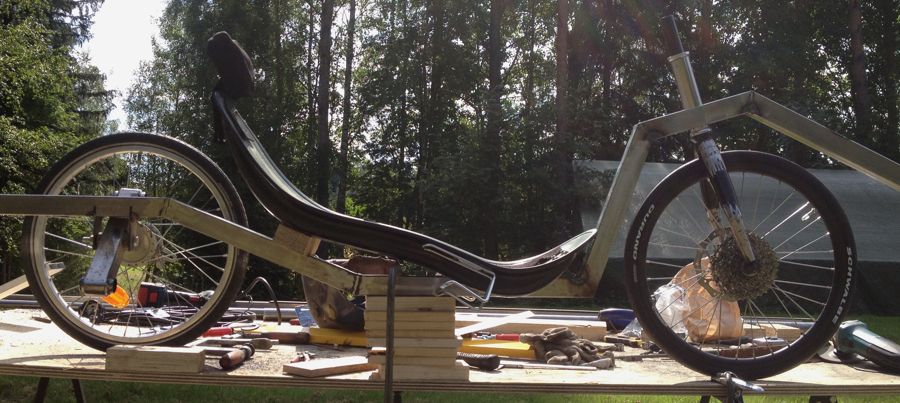

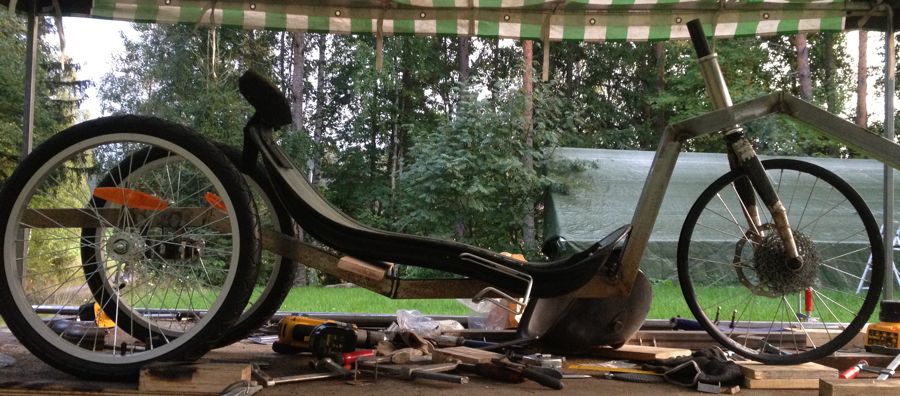

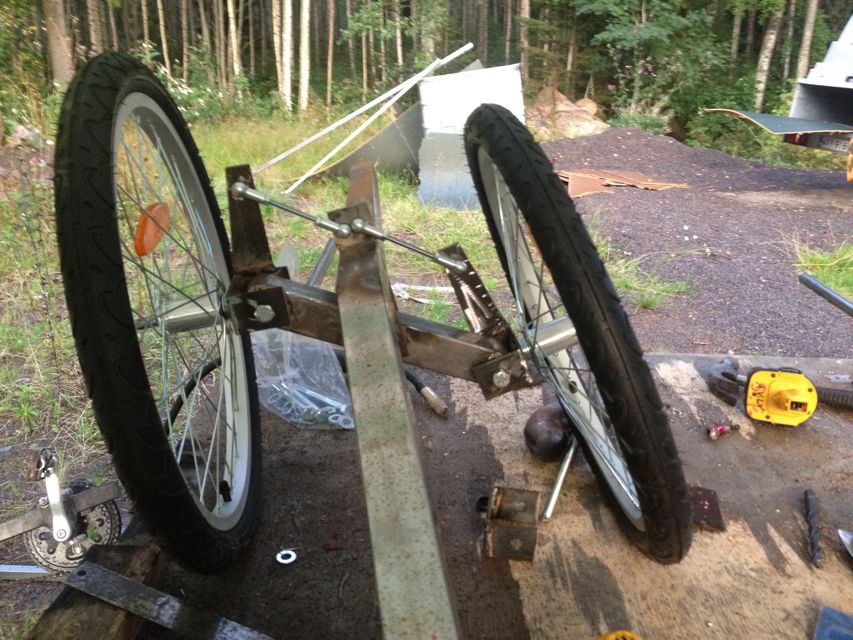

Edistyy verkkaan vaikka joka päivä pääsee tekemään. No lomalla tässä ollaan...

Pinnan/puolan mittoja kaipailisin. Rullatuolin napa mitoiltaan. Navan leveys 58mm ja laipassa reikien väli 41mm ja jos tuolta tilais vaikka vanteet http://www.bikeshop.fi/Alex_DM24_20_36h ... &listpos=0 niin minkä mittaset puolat pitäisi olla? Mistäs noi pinnat/puolat voisi tilata? Jonkun kiekon olen puolannut, mutta puolan mitan määrittäminen on mulle täyttä hepreaa...
Liitteet
-Janne-

Heijaa heijaa heijaa kerho :D ...

Avatar
PW
KOM
Viestit: 15357
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: Eemeli1

ViestiKirjoittaja PW » 15 Elo 2012, 15:52

Siellähän on ahkeroitu kovasti, tuleeks tuosta semmonen ett voit vaihtaa yhen takapyörän kahen tilalle ?

Petri
Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

eemeli
Sisällöntuottaja
Viestit: 1015
Liittynyt: 03 Elo 2007, 22:36
Paikkakunta: Hämeenlinna

Re: Eemeli1

ViestiKirjoittaja eemeli » 27 Elo 2012, 21:06

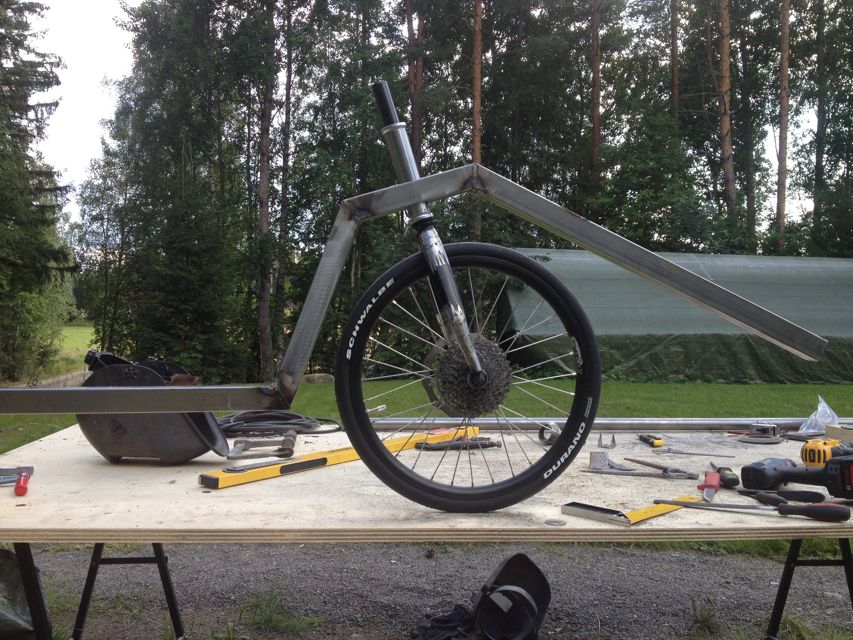

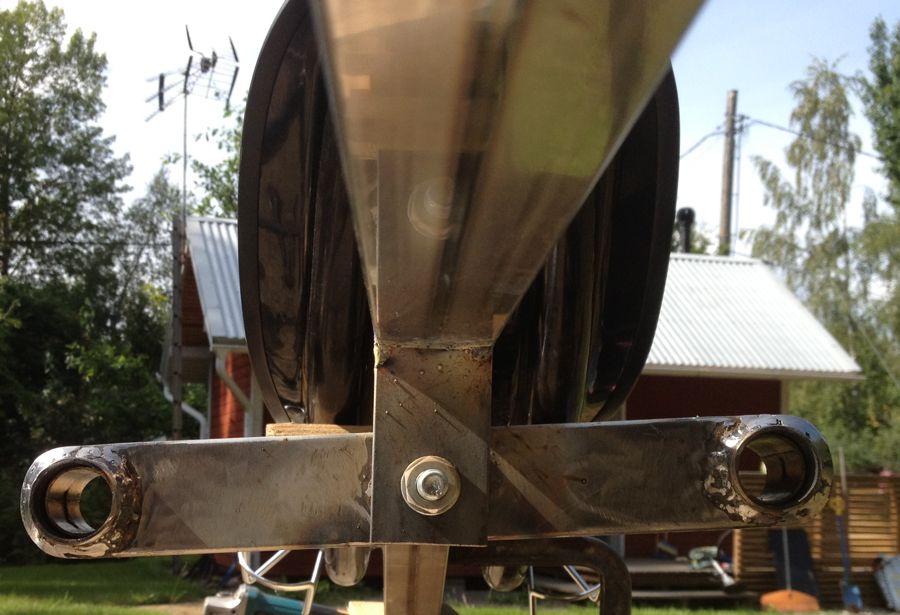

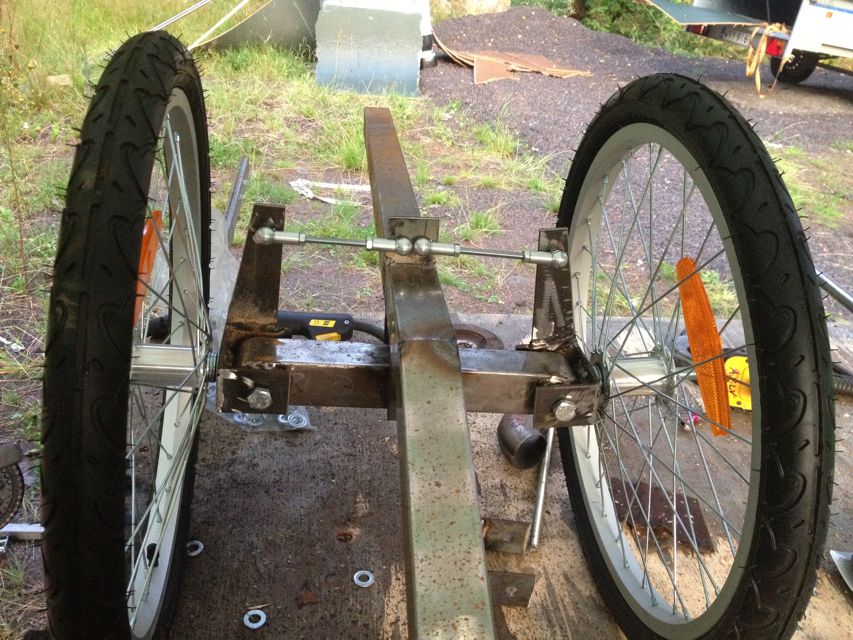

Pikkuhiljaa edistyy...
Liitteet
-Janne-

Heijaa heijaa heijaa kerho :D ...
