SH20

ViestiKirjoittaja irakas » 08 Syys 2012, 09:45

Tällaista olen pähkäillyt Cruzbike-tyyliin:

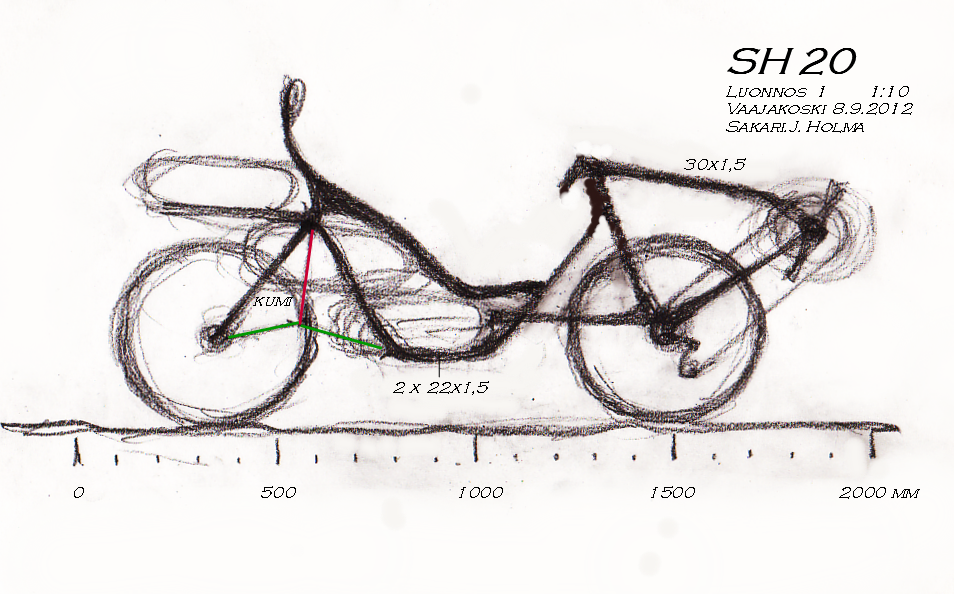

SH 20 Luonnos 1.png


Renkaat 20", Jorin takajousitussysteemi, 22x1,5 mm:n kaksoisputkirunko, kiinteä alaohjaus. Istuimen alle tilaa akulle ja pakaaseille. Kun kansalaisopistolla ei onnistunutkaan AL-hitsaus on tyydyttävä teräsrunkoon.

Kaksoisputkirunko lähtee emäputkelta tasaisesti levenemään istuimen ylempään tukiputkeen, johon myös nivelöityy takahaarukka.

Sakari
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3787
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski

Re: SH20

ViestiKirjoittaja irakas » 09 Syys 2012, 18:01

Ajattelin, että kaksoirungon liittäminen emäputkeen saisi lujemmaksi taivuttamalla runkoputkien päät, jolloin hitsauspinnat olisivat suuremmat:

SH 20 Luonnos 1.png

Sakari
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33

Avatar
Mustasudenkorento
Sisällöntuottaja
Viestit: 1680
Liittynyt: 14 Maalis 2008, 14:50
Paikkakunta: Oulunsalo
Viesti:

Re: SH20

ViestiKirjoittaja Mustasudenkorento » 09 Syys 2012, 21:48

irakas kirjoitti:Ajattelin, että kaksoirungon liittäminen emäputkeen saisi lujemmaksi taivuttamalla runkoputkien päät, jolloin hitsauspinnat olisivat suuremmat:


Sakari

Eikö tuossa heikko kohta siirry vain tuohon kohtaan josta hitsaus alkaa, ja runko putki jatkaa matkaa yksin alas?
ei sillä ei se siitä hajoa mutta tuleeko siinä vain turhaa varmuuskerrointa ja painoa?
ei se nyt monta grammaa lisää tee mutta mietin vain "ääneen"...
Vastatuuli vihaa meitä... tahtoo alemmas....
http://kotisivu.suomi.net/mustasudenkorento/

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3787
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski

Re: SH20

ViestiKirjoittaja irakas » 09 Syys 2012, 22:25

Mustasudenkorento kirjoitti:
irakas kirjoitti:Ajattelin, että kaksoirungon liittäminen emäputkeen saisi lujemmaksi taivuttamalla runkoputkien päät, jolloin hitsauspinnat olisivat suuremmat:


Sakari

Eikö tuossa heikko kohta siirry vain tuohon kohtaan josta hitsaus alkaa, ja runko putki jatkaa matkaa yksin alas?
ei sillä ei se siitä hajoa mutta tuleeko siinä vain turhaa varmuuskerrointa ja painoa?
ei se nyt monta grammaa lisää tee mutta mietin vain "ääneen"...


Joo, se on heikko kohta. Alasmeneviä 22x1,5 mm:n runkoputkia on kaksi, ja taivutukset ovat liitoksen lujittamiseksi. Jos ne vain suoraan hitsattaisiin emäputkeen, liitos olisi heikompi.

SH11:ssa on 22x1,5 mm:n kasoisrunko, ja epäilyksistä huolimatta se on hyvin kestänyt:

26062010 sh11.2.jpg

Sakari
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11895
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: SH20

ViestiKirjoittaja jviirret » 10 Syys 2012, 05:59

irakas kirjoitti:Tällaista olen pähkäillyt Cruzbike-tyyliin:


Jos et pitänyt hipparion-kopiosi jalka-ohjauksesta niin miten käy tämän kans kun ohjaamisen lisäksi pitää tasapainoakin pitää jalkoja kääntelemällä.

Jukka
Riman ali ja suoraa ohi maalin...

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3787
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski

Re: SH20

ViestiKirjoittaja irakas » 10 Syys 2012, 08:10

jviirret kirjoitti:
irakas kirjoitti:Tällaista olen pähkäillyt Cruzbike-tyyliin:


Jos et pitänyt hipparion-kopiosi jalka-ohjauksesta niin miten käy tämän kans kun ohjaamisen lisäksi pitää tasapainoakin pitää jalkoja kääntelemällä.

Jukka


No just sen takia asia pähkäilyttääkin. On vain tuo Cruzbike-tyyppinen voimansiirto niin yksinkertainen ja tehokkaan oloinen, että houkuttaa tekemään. Arvelen, että tuo suora alaohjaus helpottaa asiaa. :roll:

Sakari
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33

eemeli
Sisällöntuottaja
Viestit: 1029
Liittynyt: 03 Elo 2007, 22:36
Paikkakunta: Hämeenlinna

Re: SH20

ViestiKirjoittaja eemeli » 10 Syys 2012, 08:24

Ei näitä runko-ohjattuja käsillä ohjata :D tai no ei ainakaan pythoneita. Muista ei kokemusta... Parempi olisi varmaan jättää tanko pois ja opetella ajamaan ilman sitä. Tangon voi sitten lisätä jälkikäteen... Yleensä tuon pythontriken koeajajat eivät saa ensi alkuun pyörää kääntymään. Koittavat vääntää "ohjaustangoista", mutta eihän se sieltä käänny edes väkisin. Kädet vaan rennosti mahan päälle ja menoksi :D ... Näissä positiivisen jätön runko-ohjattavissa voi tietenkin olla eri asia. Mielenkiinnolla odotan tätäkin pyörää.
-Janne-

Heijaa heijaa heijaa kerho :D ...

Avatar
tavasti
Pistosuojattu sisällöntuottaja
Viestit: 2582
Liittynyt: 06 Elo 2007, 10:55
Paikkakunta: Kangasala
Viesti:

Re: SH20

ViestiKirjoittaja tavasti » 10 Syys 2012, 08:37

irakas kirjoitti:
jviirret kirjoitti:Jos et pitänyt hipparion-kopiosi jalka-ohjauksesta niin miten käy tämän kans kun ohjaamisen lisäksi pitää tasapainoakin pitää jalkoja kääntelemällä.

No just sen takia asia pähkäilyttääkin. On vain tuo Cruzbike-tyyppinen voimansiirto niin yksinkertainen ja tehokkaan oloinen, että houkuttaa tekemään. Arvelen, että tuo suora alaohjaus helpottaa asiaa. :roll:

Alaohjauksella ei ainakaan pääse käsivoimin vääntämällä yrittämään ohjaamista. Eli hyvää siis se, että on pakko ohjata jaloilla. Huonoa se, että jos kuvittelee käsillä ohjaavansa niin ei onnistu.

Itsellä 'jalkaohjattavien' kanssa kokemus rajoittuu Flevolla kurvailuun Nokialla. Kyllä minä sitä varmaan ohjasin käsin, ja koitin välttää jaloilla pilaamasta :-)
Ajokkina Nazca Paseo 26/26 ja opeteltavana kiertopalkinto-Python

"... mutta ei se toimi kuoppaisella savisella soratiellä, varsinkaan jyrkässä ylämäessä!"

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3787
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski

Re: SH20

ViestiKirjoittaja irakas » 10 Syys 2012, 08:57

tavasti kirjoitti:
irakas kirjoitti:
jviirret kirjoitti:Jos et pitänyt hipparion-kopiosi jalka-ohjauksesta niin miten käy tämän kans kun ohjaamisen lisäksi pitää tasapainoakin pitää jalkoja kääntelemällä.

No just sen takia asia pähkäilyttääkin. On vain tuo Cruzbike-tyyppinen voimansiirto niin yksinkertainen ja tehokkaan oloinen, että houkuttaa tekemään. Arvelen, että tuo suora alaohjaus helpottaa asiaa. :roll:

Alaohjauksella ei ainakaan pääse käsivoimin vääntämällä yrittämään ohjaamista. Eli hyvää siis se, että on pakko ohjata jaloilla. Huonoa se, että jos kuvittelee käsillä ohjaavansa niin ei onnistu.

Itsellä 'jalkaohjattavien' kanssa kokemus rajoittuu Flevolla kurvailuun Nokialla. Kyllä minä sitä varmaan ohjasin käsin, ja koitin välttää jaloilla pilaamasta :-)


Eihän nyt ole kysymys pythonista. Cruzbikessä ohjausakseli on normaalipaikalla etupyörän päällä, kun se on pythonissa etupyörän takana, ja se on suuri ero.

Sakari
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11895
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: SH20

ViestiKirjoittaja jviirret » 10 Syys 2012, 08:58

tavasti kirjoitti:Itsellä 'jalkaohjattavien' kanssa kokemus rajoittuu Flevolla kurvailuun Nokialla. Kyllä minä sitä varmaan ohjasin käsin, ja koitin välttää jaloilla pilaamasta :-)


No, et kuitenkaan jalkoja voinut suorassa pitää ja koska et niillä ohjausta pilannut niin käänsit niitä käsien mukaan?

Jukka
Riman ali ja suoraa ohi maalin...

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11895
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: SH20

ViestiKirjoittaja jviirret » 10 Syys 2012, 09:01

irakas kirjoitti:Arvelen, että tuo suora alaohjaus helpottaa asiaa.


Jos pythonissa on ohjaustanko niin suora alaohjaushan siinäkin on.
irakas kirjoitti:Eihän nyt ole kysymys pythonista. Cruzbikessä ohjausakseli on normaalipaikalla etupyörän päällä, kun se on pythonissa etupyörän takana, ja se on suuri ero.


Ero toki on, mutta se suuri yhtäläisyys on se että ilman jalkatyötä ei ohjaus toimi. Ihan sama missä se tanko ja ohjausnivel on.

Jukka
Riman ali ja suoraa ohi maalin...

Nojanalle
Pistosuojattu sisällöntuottaja
Viestit: 4075
Liittynyt: 09 Touko 2010, 07:33
Paikkakunta: Jyväskylä

Re: SH20

ViestiKirjoittaja Nojanalle » 10 Syys 2012, 09:19

Kun katsot sen vilmin jossa opetetaan Cruzbikellä ajamisesta. niin siinä käsketään ottaa liikkeellä lähtiessä kevyt kämmenpohja ote ohjaustangosta. Käsiä ei saa käyttää siinä vaiheessa ohjataakseen. Jalat äkkiä vaan petaaleille ja polkemaan. Kyllä pyörä keskittää itseensä.Aivoin samoin kuin Flevot ja Airbiket ja Pyyttonit. Kaikki kuuluu samaan ryhmään, vaikka poikkeavat toisistaan ulkoisesti.

eemeli
Sisällöntuottaja
Viestit: 1029
Liittynyt: 03 Elo 2007, 22:36
Paikkakunta: Hämeenlinna

Re: SH20

ViestiKirjoittaja eemeli » 10 Syys 2012, 09:23

Kyllähän tämä varmasti helpompi ajaa kuin python. Kääntyy mm. vähemmällä voimalla. Pythonissahan penki nousee sitä enemmän mitä käännetään. Nimeomaan jyrkässä käännöksessä pythontrikessä ohjaustangot on paikollaan.... Kaksipyöräisessä ne olivat vain tiellä.
Mä haaveilin pythonin jälkeen tälläisestä. Nimenomaan halusin päästä maanrajasta vähän paremmin näkyville. Ei jostain syystä tullut ikinä tehtyä. Laiskuus? Pirun hieno homma, että näitä on ruvettu suomessakin tekemään :D ...
-Janne-

Heijaa heijaa heijaa kerho :D ...

Avatar
tavasti
Pistosuojattu sisällöntuottaja
Viestit: 2582
Liittynyt: 06 Elo 2007, 10:55
Paikkakunta: Kangasala
Viesti:

Re: SH20

ViestiKirjoittaja tavasti » 11 Syys 2012, 10:49

jviirret kirjoitti:
tavasti kirjoitti:Itsellä 'jalkaohjattavien' kanssa kokemus rajoittuu Flevolla kurvailuun Nokialla. Kyllä minä sitä varmaan ohjasin käsin, ja koitin välttää jaloilla pilaamasta :-)

No, et kuitenkaan jalkoja voinut suorassa pitää ja koska et niillä ohjausta pilannut niin käänsit niitä käsien mukaan?

Juu, niin ehdottomasti. Minä varmaan ajelin niin, että koitin pitää jalat rennosti että tekisin niillä mahdollisimman vähän, vaikka oikeasti pitäisi olla niin että kädet rentona tai irti?
Ajokkina Nazca Paseo 26/26 ja opeteltavana kiertopalkinto-Python

"... mutta ei se toimi kuoppaisella savisella soratiellä, varsinkaan jyrkässä ylämäessä!"

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11895
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: SH20

ViestiKirjoittaja jviirret » 11 Syys 2012, 11:24

tavasti kirjoitti:
jviirret kirjoitti:
tavasti kirjoitti:Itsellä 'jalkaohjattavien' kanssa kokemus rajoittuu Flevolla kurvailuun Nokialla. Kyllä minä sitä varmaan ohjasin käsin, ja koitin välttää jaloilla pilaamasta :-)

No, et kuitenkaan jalkoja voinut suorassa pitää ja koska et niillä ohjausta pilannut niin käänsit niitä käsien mukaan?

Juu, niin ehdottomasti. Minä varmaan ajelin niin, että koitin pitää jalat rennosti että tekisin niillä mahdollisimman vähän, vaikka oikeasti pitäisi olla niin että kädet rentona tai irti?


Kun enempi ajaa niin jalat tottuu kääntymiseen, alkavat alitajuisesti kääntymään jännitettynäkin ja lopulta voit ajaa ilman käsiä pelkillä jaloilla ohjaamalla.

Jukka
Riman ali ja suoraa ohi maalin...
