Eemeli4 (clwb24/24)

Rakennatko omaa nojapyörää? Täältä voit saada vinkkejä projektiisi.
eemeli
Sisällöntuottaja
Viestit: 1033
Liittynyt: 03 Elo 2007, 22:36
Paikkakunta: Hämeenlinna

Eemeli4 (clwb24/24)

ViestiKirjoittaja eemeli » 12 Syys 2013, 21:44

Tälläinen "terapiaprojekti" tällä kertaa... Tähän tarttis myös sen leveämmän poljinkeskiön. Pahoittelut huonosta kuvasta. Koitetaan ottaa parempia kuvia viikonloppuna paremmalla ajalla.
Liitteet
Viimeksi muokannut eemeli, 15 Syys 2013, 19:17. Yhteensä muokattu 1 kertaa.
-Janne-

Heijaa heijaa heijaa kerho :D ...

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11895
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: Eemeli4 (clwb24/24)

ViestiKirjoittaja jviirret » 13 Syys 2013, 06:28

Tai sitten etuhaarukan jossa jousitus on Sinner Spiritin tapaan kaulaputkessa...
Tai sitten yksipuleisen etuhaarukan:

Kuva

Jukka
Riman ali ja suoraa ohi maalin...

eemeli
Sisällöntuottaja
Viestit: 1033
Liittynyt: 03 Elo 2007, 22:36
Paikkakunta: Hämeenlinna

Re: Eemeli4 (clwb24/24)

ViestiKirjoittaja eemeli » 13 Syys 2013, 13:32

Tais löytyä keskiö ongelmaan ratkaisu... Kävin hakemassa motonetistä 127 mm keskiön ja siihen kun laittoi pyörätohtorin 152 mm kammet kiinni niin kampien sisäleveys on 175mm. Etujoustohaarukka on 162 mm leveä.

Samalla kattelin motonetin yksipyöräistä niin siinä on kammet tosi leveällä. Onnistuiskohan leveämmän keskiön tekeminen pyörätohtorin navalla?...
-Janne-

Heijaa heijaa heijaa kerho :D ...

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11895
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: Eemeli4 (clwb24/24)

ViestiKirjoittaja jviirret » 13 Syys 2013, 13:59

eemeli kirjoitti:Samalla kattelin motonetin yksipyöräistä niin siinä on kammet tosi leveällä. Onnistuiskohan leveämmän keskiön tekeminen pyörätohtorin navalla?...


Miksikäs ei, keskiön "pesä" vaan pitää tehdä itse. Mittasin omasta Motonetin yksipyöräisestä ja akseli näyttäisi olevan n.150-160pitkä ja normaalilla neliökiinnityksellä näyttäisi kammet olevan.

Jukka
Riman ali ja suoraa ohi maalin...

Avatar
Syväri
Sisällöntuottaja
Viestit: 1215
Liittynyt: 24 Kesä 2011, 14:35
Paikkakunta: Ilmajoki

Re: Eemeli4 (clwb24/24)

ViestiKirjoittaja Syväri » 15 Syys 2013, 17:31

"Terapiaprojekti" :D Tässä on pyöräkoko kohdillaan. Ja minusta ainakin tuli pitkäpyöräfani kerralla :D
Velokraft VK-HI -2011

eemeli
Sisällöntuottaja
Viestit: 1033
Liittynyt: 03 Elo 2007, 22:36
Paikkakunta: Hämeenlinna

Re: Eemeli4 (clwb24/24)

ViestiKirjoittaja eemeli » 15 Syys 2013, 19:36

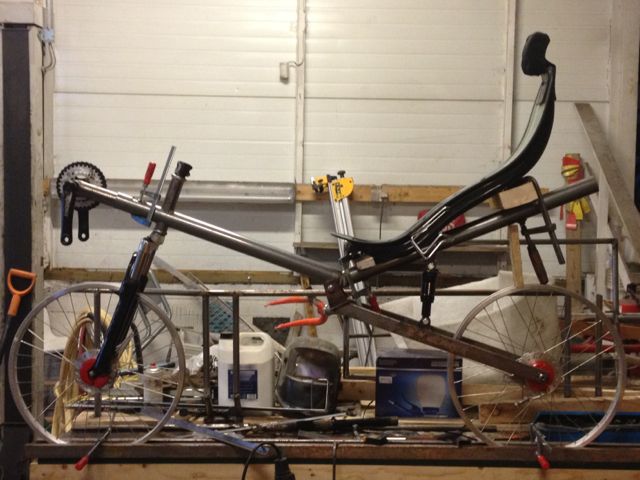

Pikkuhiljaa edistyy...

Penkki taitaa tulla vähän liian korkealle... Nyt 77cm + renkaat. Pöydän reunalla testailin, että 75cm olisi mulle aikalailla maximi. Penkkiä saisi kyllä laskettua, mutta keskiön puolella alkaa tilaa loppua. Sheldonin laskurin mukaan toi 34 hampainen saattaisi kyllä riittää, joten keskiötäkin voisi laskea muutaman sentin alemmaksi. Pitäisi kai sen verran hitsailla kasaan, että uskaltaisi istua päälle niin tietäisi paremmin...
Liitteet
-Janne-

Heijaa heijaa heijaa kerho :D ...

eemeli
Sisällöntuottaja
Viestit: 1033
Liittynyt: 03 Elo 2007, 22:36
Paikkakunta: Hämeenlinna

Re: Eemeli4 (clwb24/24)

ViestiKirjoittaja eemeli » 15 Syys 2013, 19:43

Syväri kirjoitti:"Terapiaprojekti" :D Tässä on pyöräkoko kohdillaan. Ja minusta ainakin tuli pitkäpyöräfani kerralla :D


Nimenomaan "terapiaprojekti" :D. Ei mulla tälle varsinaisesti tarvetta ole, mutta saa ajatukset työkuvioista muualle... Mä olen kanssa mieltynyt näihin pitkäpyöriin tuon Tw bentsin myötä :D ...
-Janne-

Heijaa heijaa heijaa kerho :D ...

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11895
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: Eemeli4 (clwb24/24)

ViestiKirjoittaja jviirret » 15 Syys 2013, 19:45

Eikö tuossa ole vähän rajusti joustovaraa? Vaikka kuvittelisi kumin ja lokasuojan taakse niin silti ainakin 20cm.

Jukka
Riman ali ja suoraa ohi maalin...

eemeli
Sisällöntuottaja
Viestit: 1033
Liittynyt: 03 Elo 2007, 22:36
Paikkakunta: Hämeenlinna

Re: Eemeli4 (clwb24/24)

ViestiKirjoittaja eemeli » 15 Syys 2013, 19:50

Joo onhan siinä liikaa tilaa... Tavoite oli saada penkki aika lailla keskiön korkeudelle ettei tule liian ahdasta.
-Janne-

Heijaa heijaa heijaa kerho :D ...

eemeli
Sisällöntuottaja
Viestit: 1033
Liittynyt: 03 Elo 2007, 22:36
Paikkakunta: Hämeenlinna

Re: Eemeli4 (clwb24/24)

ViestiKirjoittaja eemeli » 16 Syys 2013, 20:53

jviirret kirjoitti:Eikö tuossa ole vähän rajusti joustovaraa? Vaikka kuvittelisi kumin ja lokasuojan taakse niin silti ainakin 20cm.

Jukka


eemeli kirjoitti:Joo onhan siinä liikaa tilaa... Tavoite oli saada penkki aika lailla keskiön korkeudelle ettei tule liian ahdasta.

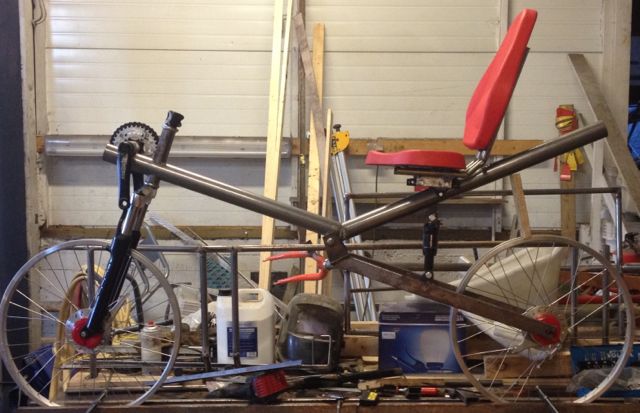

Ei tuossa taidakaan olla kauheasti liikaa tilaa. Puupalikan mitaksi sain 18cm...

Ehkä tän voisi tehdä näinkin. En mä kyllä tiedä...
Liitteet
-Janne-

Heijaa heijaa heijaa kerho :D ...

Avatar
mhelander
Pistosuojattu sisällöntuottaja
Viestit: 3753
Liittynyt: 20 Syys 2010, 22:55
Paikkakunta: Oulu

Re: Eemeli4 (clwb24/24)

ViestiKirjoittaja mhelander » 17 Syys 2013, 12:06

eemeli kirjoitti:
eemeli kirjoitti:Joo onhan siinä liikaa tilaa... Tavoite oli saada penkki aika lailla keskiön korkeudelle ettei tule liian ahdasta.


Ei tuossa taidakaan olla kauheasti liikaa tilaa. Puupalikan mitaksi sain 18cm...

Ehkä tän voisi tehdä näinkin. En mä kyllä tiedä...


Tuo näyttää nyt aika paljon samalta kuin mun maastonojakki. Niska & pää on juuri ja juuri taka-akselin etupuolella. Keskiö on parikymmentä senttiä penkin pohjaa ylempänä. Kammet ei ota eturenkaaseen ja ehkä kantapäätkään ei pahasti.

Kun keskiö ja penkki ovat vielä aika alhaalla on tästä tulossa helppo ajettava. Paitsi ehkä pehmeällä pinnalla (hiekka & lumi). Tykkään enemmän kuin edellisestä kuvasta.
-Mika

Käytössä: omavalmisteet Evo off-roader @ 2015 & Vendetta kopio @ 2012, tehtaalta M5 CrMo Lowracer @ 2010
Myydyt: Proto off-roader omavalmiste @ 2012-2016, MetaPhysic (26"/29er & 700c) @ 2011-2017.

eemeli
Sisällöntuottaja
Viestit: 1033
Liittynyt: 03 Elo 2007, 22:36
Paikkakunta: Hämeenlinna

Re: Eemeli4 (clwb24/24)

ViestiKirjoittaja eemeli » 22 Syys 2013, 20:01

Syysflunssa iski tännekin. Kävin kuitenkin hallilla vähän askartelemassa. Hitsailin saumoja ja kaikkea muuta pientä...
Liitteet
-Janne-

Heijaa heijaa heijaa kerho :D ...

Nojanalle
Pistosuojattu sisällöntuottaja
Viestit: 4081
Liittynyt: 09 Touko 2010, 07:33
Paikkakunta: Jyväskylä

Re: Eemeli4 (clwb24/24)

ViestiKirjoittaja Nojanalle » 22 Syys 2013, 20:22

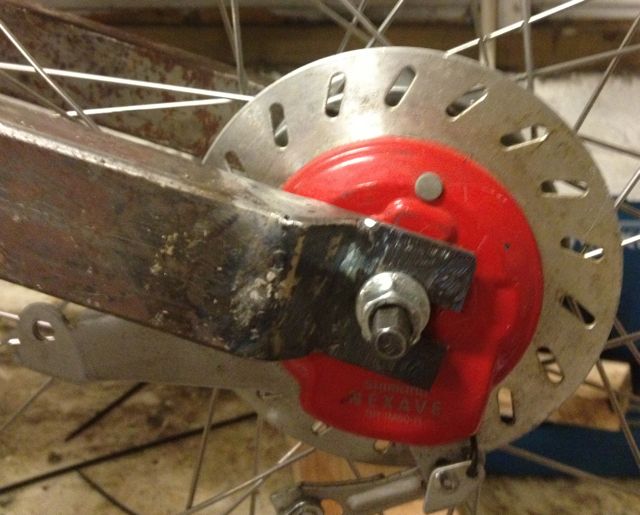

Paljon on näköjään keretty . Tuo takahaarukan taaksepäin avattu haarukanpää ei ole niitä turvallisimpia ratkaisuja. Siihen kannattas kehittää jonkilainen lukitus prikka . :wink:

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11895
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: Eemeli4 (clwb24/24)

ViestiKirjoittaja jviirret » 22 Syys 2013, 20:39

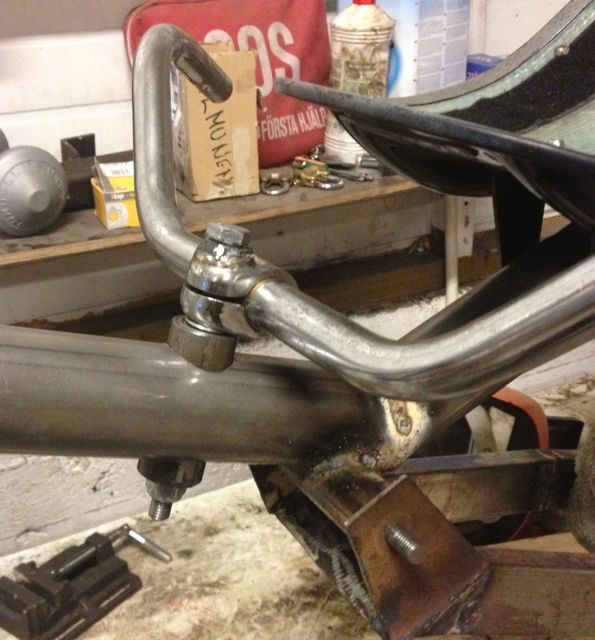

eemeli kirjoitti: Hitsailin saumoja ja kaikkea muuta pientä...


Siistejä saumoja.

Nojanalle kirjoitti:Tuo takahaarukan taaksepäin avattu haarukanpää ei ole niitä turvallisimpia ratkaisuja.


Vuodet olen työmatkaa tuollaisella ajellut, vielä ei oo vaaratilanteita tullut.

Jukka
Riman ali ja suoraa ohi maalin...

jori
Pistosuojattu sisällöntuottaja
Viestit: 10529
Liittynyt: 15 Syys 2006, 19:00
Paikkakunta: Tampere, Petsamo

Re: Eemeli4 (clwb24/24)

ViestiKirjoittaja jori » 22 Syys 2013, 21:39

Täytelankamiggikö?
Mikä tuo salaluukku tuossa etupuomin päällä on?
Kuva
Jori

On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. - Sakari Holma
