Yksi versio Warriorista. Trike.

ViestiKirjoittaja JariS » 02 Heinä 2014, 14:38

Tuolla toisessa säikeessä eemeli toivoi lähikuvia trikestäni niin päätin tehdä tästä kokonaan uuden aiheen.

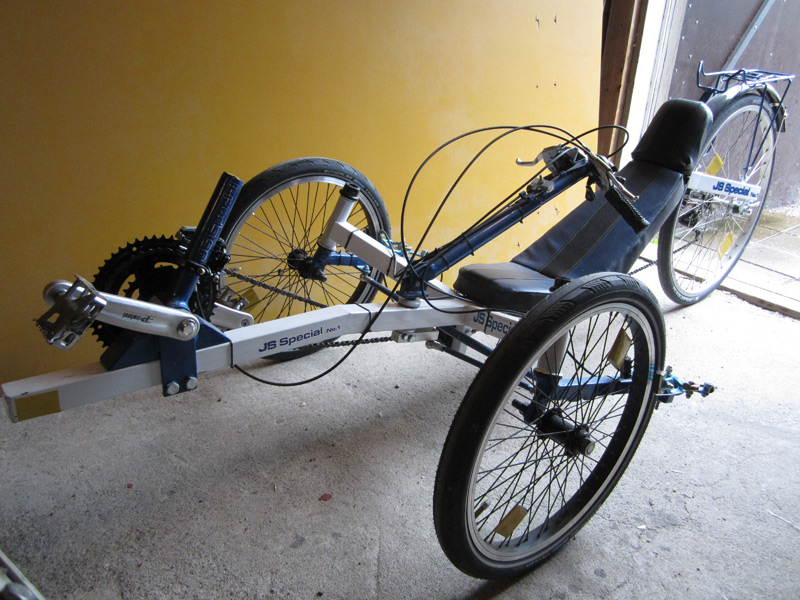

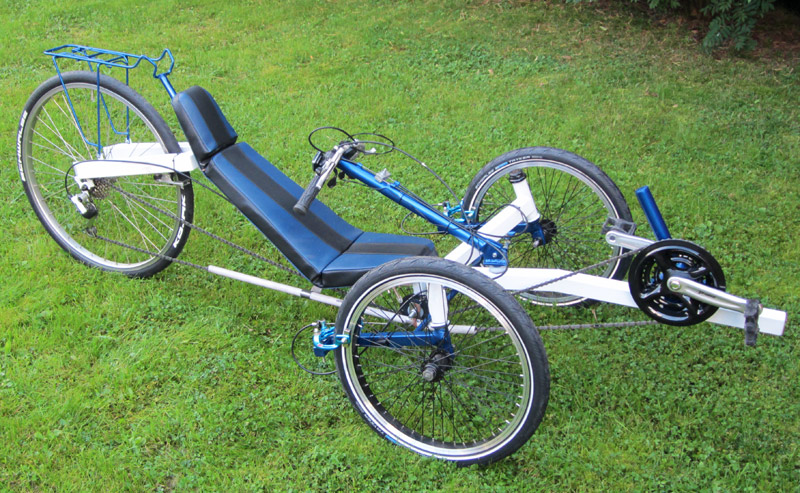

Eli rakentelin viime kesänä Atomic zombien Warriorista hieman modifioidun version.

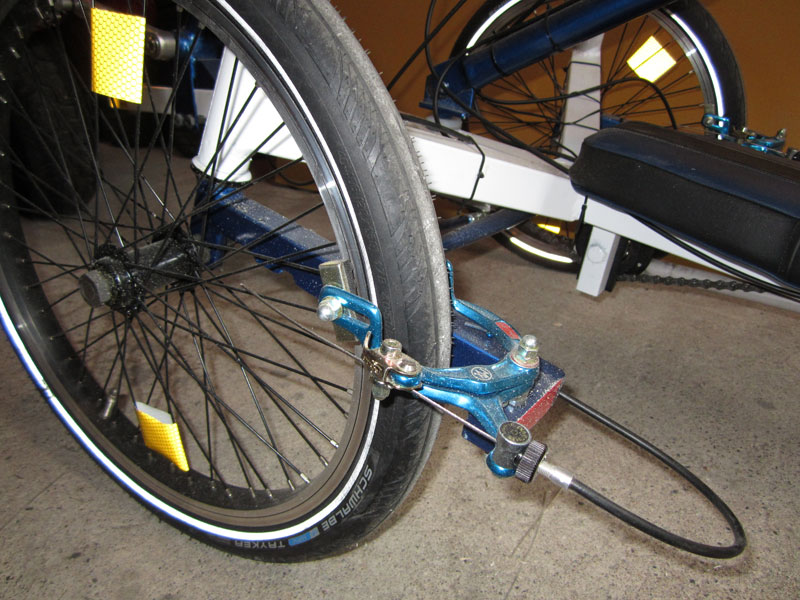

Jarruiksi tuli säästösyistä levyjarrujen sijaan BMX:n "hevosenkenkä" jarrut joita varten jatkoin jarruvarsia kiertämään renkaan takapuolelle asti.

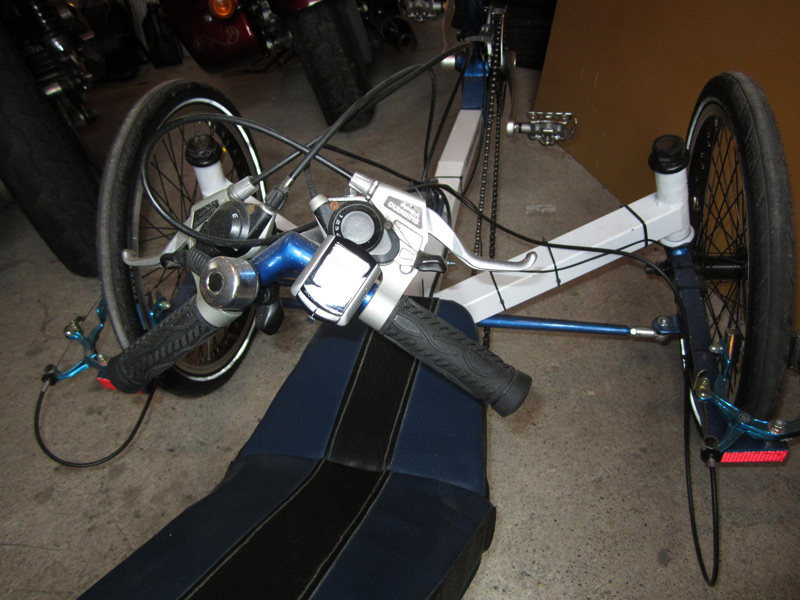

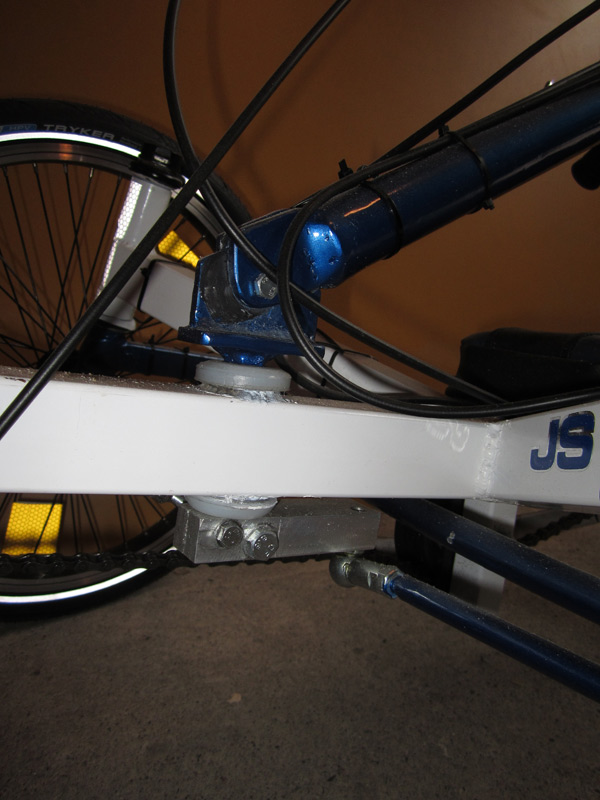

Ohjauksen tein syliin tulevan tangon välityksellä toimivaksi. Tangon laakeroin runkoputkeen nailon puslilla ja ohjaus tapahtuu siirtämällä tankoa sivusuunnassa.

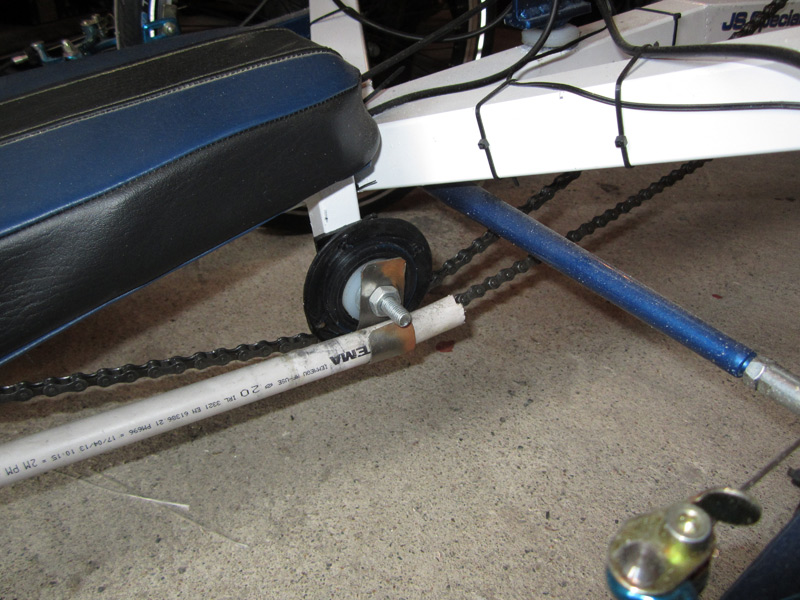

Ketjun ohjasin penkin alitse tekemällä vetopuolelle kääntörullan moottorikelkan telarullasta sorvatulla rullalla. Laakeri voisi tietysti olla kevyempikin, mutta tällainen lojui tallissa joutilaana niin se saa kelvata toistaiseksi. Paluu puoli kulkee sähköasennusputken sisällä.


Otsikkoa muokattu. T:MSK

Avatar
Stapani
Treenaileva sisällöntuottaja
Viestit: 794
Liittynyt: 16 Touko 2008, 20:43
Paikkakunta: Vantaa Länsimäki

Re: Yksi versio Warriorista

ViestiKirjoittaja Stapani » 02 Heinä 2014, 15:20

Moi

Hienon triken olet puuhastellut.
Paljonko on painoa?
Tapani

Catrike Speed 3x26 2011
Quest XS Carbon 2015 "Kinuski"

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3710
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski
Viesti:

Re: Yksi versio Warriorista

ViestiKirjoittaja irakas » 02 Heinä 2014, 15:23

Onpa hieno peli ja siistiä työtä! Paljon Onnea! :mrgreen:

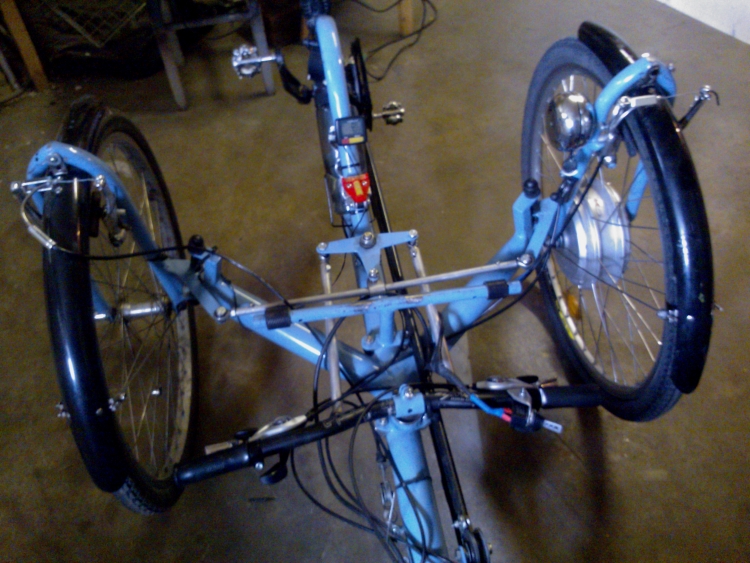

Tuollaisilla kulmanivelillä tulee ajan oloon ohjaukseen klappia. Sitä voisi pienentää vaihtamalla nivelet tällaisiin nivellaakereihin http://www.ptpoy.fi/images/kuvat/Nivellaakerit001.jpg tai laittamalla kaksi ohjaussauvaa kuten tässä:
Liitteet
SH22 6.6.2014.jpg
SH22 6.6.2014.jpg (372.68 KiB) Katsottu 2197 kertaa
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH25, SH26, SH30

JariS
Viestit: 15
Liittynyt: 01 Heinä 2014, 16:53
Paikkakunta: Oulun seutu
Viesti:

Re: Yksi versio Warriorista

ViestiKirjoittaja JariS » 02 Heinä 2014, 15:34

Stapani kirjoitti:Moi

Hienon triken olet puuhastellut.
Paljonko on painoa?

Kiitos!
26.9kg näytti henkilövaaka painoksi.
Piti oikein käydä punnitsemassa kun juuri aiemmin päivällä yritin muistella paljonko sain painoksi viime kesänä punnitessa. Muisti tekikin tepposet tässä kun muistelin että paino olisi ollut jossain 20kg:n paikkeilla.

irakas kirjoitti:Onpa hieno peli ja siistiä työtä! Paljon Onnea! :mrgreen:

Tuollaisilla kulmanivelillä tulee ajan oloon ohjaukseen klappia. Sitä voisi pienentää vaihtamalla nivelet tällaisiin nivellaakereihin http://www.ptpoy.fi/images/kuvat/Nivellaakerit001.jpg tai laittamalla kaksi ohjaussauvaa kuten tässä:

Kiitos!
Tällaisia niveliä yritin metsästää viime kesänä rakennusvaiheessa mutta en niitä onnistunut silloin löytämään sopivan pieninä. Onko sinulla tiedossa jokin hyvä hankintapaikka tällaisille?

niko
Viestit: 117
Liittynyt: 30 Maalis 2012, 18:25
Paikkakunta: Raahe

Re: Yksi versio Warriorista

ViestiKirjoittaja niko » 02 Heinä 2014, 15:52


JariS
Viestit: 15
Liittynyt: 01 Heinä 2014, 16:53
Paikkakunta: Oulun seutu
Viesti:

Re: Yksi versio Warriorista

ViestiKirjoittaja JariS » 02 Heinä 2014, 16:03

Kiitos linkeistä!
Täytyy vaihtaa nuo nivelet tulevaisuudessa tuohon parempaan malliin.

Edit:
Tämä Recumbentparts.com olikin hyvä linkki! Olisipa ollut tämä tiedossa trikeä rakentaessa!

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3710
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski
Viesti:

Re: Yksi versio Warriorista

ViestiKirjoittaja irakas » 02 Heinä 2014, 20:11

Ei sun tartte lähteä merta edemmäs kalaan, kun käyt hakemassa nivellaakerit Oulun IKH:sta:
Ainakin Jyväskylän IKH:sta olen niitä löytänyt. :mrgreen:
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH25, SH26, SH30

Avatar
janx
Sisällöntuottaja
Viestit: 1827
Liittynyt: 24 Elo 2008, 11:33
Paikkakunta: Helsinki
Viesti:

Re: Yksi versio Warriorista

ViestiKirjoittaja janx » 02 Heinä 2014, 20:16

Komea peli. Muokkaatko vielä ensimmäisen viestin otsikkoon taikasana trike, niin löytyy jatkossa paremmin. :)

Otsikkoa muokattu, taikasana lisätty. t:MSK
Nojakit: CLWB2008c (09-12), Nazca ePaseo (06/12-) ja 20/26 SWB Fenix (08/17-) | Pystyt: Tunturi eDonna 28/250
IRC-keskustelua kanavilla #nojakki@IRCnet ja englanniksi #hpv@OFTC -Mikä on IRC? | WhatsApp: E-Suomen nojapyöräilijät

Jarcco
Sisällöntuottaja
Viestit: 1682
Liittynyt: 05 Syys 2006, 17:06
Paikkakunta: Hamina
Viesti:

Re: Yksi versio Warriorista

ViestiKirjoittaja Jarcco » 02 Heinä 2014, 21:09

Nivelaakereita myy Kentso: http://www.kentso.fi/prebeo/category/laakerit/nivelvarret/0170/8
Mulla on omassa tadpolessa SQ-tyyppinen, jonka olettaisi kestävän kauemmin koska koska siinä on suojakumi kuten autojen nivelissä.
----------------------------------------
Omat pyörät:
Feenix , Jive , Kruiseri , CrankForward-pystäri

JariS
Viestit: 15
Liittynyt: 01 Heinä 2014, 16:53
Paikkakunta: Oulun seutu
Viesti:

Re: Yksi versio Warriorista

ViestiKirjoittaja JariS » 02 Heinä 2014, 21:38

irakas kirjoitti:Ei sun tartte lähteä merta edemmäs kalaan, kun käyt hakemassa nivellaakerit Oulun IKH:sta:
Ainakin Jyväskylän IKH:sta olen niitä löytänyt. :mrgreen:

Kappas niitäkö olisi löytynyt niinkin läheltä? Jotenkin olen mieltänyt tuon IKH.n (pelkästään) traktorin osien kaupaksi niin ei ole älynnyt tällaisia pienempiä osia sieltä edes etsiä.

janx kirjoitti:Komea peli. Muokkaatko vielä ensimmäisen viestin otsikkoon taikasana trike, niin löytyy jatkossa paremmin. :)

Otsikkoa muokattu, taikasana lisätty. t:MSK

Kiitos!
Ja kiitos myös otsikon muokkauksesta!

Jarcco kirjoitti:Nivelaakereita myy Kentso: http://www.kentso.fi/prebeo/category/laakerit/nivelvarret/0170/8
Mulla on omassa tadpolessa SQ-tyyppinen, jonka olettaisi kestävän kauemmin koska koska siinä on suojakumi kuten autojen nivelissä.

Kiitos tästäkin linkistä.
Näitä nivellaakereitahan tuntuu löytyvän vähän joka suunnalta kun tietää mitä etsiä. Itselläni ei tainnut olla hakusana kohdallaan siloin noita etsiessäni.

Avatar
mhelander
Pistosuojattu sisällöntuottaja
Viestit: 3725
Liittynyt: 20 Syys 2010, 22:55
Paikkakunta: Oulu

Re: Yksi versio Warriorista. Trike.

ViestiKirjoittaja mhelander » 03 Heinä 2014, 09:48

Omaan maasturiin hain eilen vastaaavat nivelet Tasannolta siitä Starkin naapurista, lähellä Kärkkäistä. Neljä niveltä 54 €. Nykyisissä kun on jo klappia, eivät kestäneet kuin himpun alle kymppitonnin ajoa mitä surkeammisssa olosuhteissa.

Epäilen että viime syksyn maantiesuola teki tehtävänsä ja nivelet ensin jäykistyi ja vaikka puhdistin ja voitelin niin alkoi klappia tulla keväällä. Hyviä ovat siis, yli vuosi ajoa ilman klappia.
-Mika

Käytössä: omavalmisteet Evo off-roader @ 2015 & Vendetta kopio @ 2012, tehtaalta M5 CrMo Lowracer @ 2010
Myydyt: Proto off-roader omavalmiste @ 2012-2016, MetaPhysic (26"/29er & 700c) @ 2011-2017.

JariS
Viestit: 15
Liittynyt: 01 Heinä 2014, 16:53
Paikkakunta: Oulun seutu
Viesti:

Re: Yksi versio Warriorista. Trike.

ViestiKirjoittaja JariS » 03 Heinä 2014, 15:37

mhelander kirjoitti:Omaan maasturiin hain eilen vastaaavat nivelet Tasannolta siitä Starkin naapurista, lähellä Kärkkäistä. Neljä niveltä 54 €. Nykyisissä kun on jo klappia, eivät kestäneet kuin himpun alle kymppitonnin ajoa mitä surkeammisssa olosuhteissa.

Epäilen että viime syksyn maantiesuola teki tehtävänsä ja nivelet ensin jäykistyi ja vaikka puhdistin ja voitelin niin alkoi klappia tulla keväällä. Hyviä ovat siis, yli vuosi ajoa ilman klappia.

Onko vertailu kokemuksia kestävyyden suhteen esim. noista IKH.n tms. nivelistä. Saako samaa laatua eri hintaan vai meneekö näissä kuten mm. laakereissa, hinta ja laatu käsikädessä?

Avatar
mhelander
Pistosuojattu sisällöntuottaja
Viestit: 3725
Liittynyt: 20 Syys 2010, 22:55
Paikkakunta: Oulu

Re: Yksi versio Warriorista. Trike.

ViestiKirjoittaja mhelander » 03 Heinä 2014, 17:53

JariS kirjoitti:Onko vertailu kokemuksia kestävyyden suhteen esim. noista IKH.n tms. nivelistä. Saako samaa laatua eri hintaan vai meneekö näissä kuten mm. laakereissa, hinta ja laatu käsikädessä?


On Tasannon nivelet laadukkaampia saksalaisia kuin halpakauppojen jossa oli kaikissa klappia.
