Eemeli6("läskinojakki")

Rakennatko omaa nojapyörää? Täältä voit saada vinkkejä projektiisi.
eemeli
Sisällöntuottaja
Viestit: 1015
Liittynyt: 03 Elo 2007, 22:36
Paikkakunta: Hämeenlinna

Eemeli6("läskinojakki")

ViestiKirjoittaja eemeli » 25 Tammi 2015, 22:43

Mä kävin piirtelemässä pajalla "läskinojakkia" tai no ei tuota kauheasti tarvinnut miettiä kun Tm teki sen mun puolesta. Vaikea tehdä erillaista, jos haluaa pitkärunkoisen suorallaputkella. Vähän vielä arvon, että teenkö yläpuolisella etäohjauksella. Kovasti olen kyllä tykästynyt tuohon semipitkäänkin, joka tuli tehtyä viime talvena.

Ajattelin koittaa tehdä etuhaarukankin itse. Kestäisköhän tuossa tuumaisella emäputkella oleva? Ei ole tällä hetkellä pyöränromuissa muita tarjolla...

https://plus.google.com/app/basic/photo ... %26gl%3Dfi

Kuva
Viimeksi muokannut eemeli, 24 Helmi 2015, 23:41. Yhteensä muokattu 1 kertaa.
-Janne-

Heijaa heijaa heijaa kerho :D ...

eemeli
Sisällöntuottaja
Viestit: 1015
Liittynyt: 03 Elo 2007, 22:36
Paikkakunta: Hämeenlinna

Re: Eemeli6("läskinojakki")

ViestiKirjoittaja eemeli » 29 Tammi 2015, 19:08

Pientä edistystä. Päädyin kuitenkin semipitkään. Helpompi tehdä kun on jo yhden tehnyt mistä ottaa mittoja...

https://plus.google.com/app/basic/photo ... %26gl%3Dfi

Kuva
-Janne-

Heijaa heijaa heijaa kerho :D ...

Avatar
PW
KOM
Viestit: 15357
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: Eemeli6("läskinojakki")

ViestiKirjoittaja PW » 30 Tammi 2015, 09:57

En oo aivan varma mihin kohtaan kammet tulee, ilmeisesti vähän emäputken etupuolelle. Ottaako haarukan olkapäät sääriin tai kantapäihin?
Aika paljon tilaa vanteen ja haarukan välissä, tietyst renkaan ja lokarin väliin tarttee jäädä enempi tilaa ku maantiepyörässä.
Kiekot tais olla 24", eiks joo?
Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

eemeli
Sisällöntuottaja
Viestit: 1015
Liittynyt: 03 Elo 2007, 22:36
Paikkakunta: Hämeenlinna

Re: Eemeli6("läskinojakki")

ViestiKirjoittaja eemeli » 30 Tammi 2015, 11:11

Kammet tulee aikalailla samaan kohtaan kuin tässä viewtopic.php?f=3&t=3247&start=30. Nyt vanteen yläreunasta runkoputken keskelle mitattuna n.270mm. Tuohon pitäisi mahtua 90-100mm rengas ja 155 kammet niin ei siihen pitäisi liikaa tilaa jäädä. Ei tuossa toisessa tekeleessä ainakaan ota kiinni pohkeet tai kantapäät haarukan olkapäihin. Toivottavasti ei tässäkään. Varmaan pitää tehdä/hankkia jostain se leveämpi keskiö. Juu wackylta ostetut 24 tuumaiset...

Muoks. Luin taas petrin viestin huolimattomasti. Juu kyllähän tuota etuhaarukkaa voisi lyhentää ja siirtää ohjainputkea alemmaksi. Ehkä olisi parempikin niin. Jäisi paluuketjullekin enemmän tilaa...
-Janne-

Heijaa heijaa heijaa kerho :D ...

eemeli
Sisällöntuottaja
Viestit: 1015
Liittynyt: 03 Elo 2007, 22:36
Paikkakunta: Hämeenlinna

Re: Eemeli6("läskinojakki")

ViestiKirjoittaja eemeli » 01 Helmi 2015, 13:43

Ei malttanut olla kokeilematta renkaiden kanssa. Laitoin normi sisäkumit ja sen verran ilmaa nousi vanteelle...

Akseliväli: n132cm
Penkki: n.70cm
Keskiö: n.87cm
Kammet: Tepon tekemät 120mm...

https://plus.google.com/app/basic/photo ... %26gl%3Dfi
-Janne-

Heijaa heijaa heijaa kerho :D ...

Jarcco
Sisällöntuottaja
Viestit: 1730
Liittynyt: 05 Syys 2006, 17:06
Paikkakunta: Hamina
Viesti:

Re: Eemeli6("läskinojakki")

ViestiKirjoittaja Jarcco » 01 Helmi 2015, 13:47

Tosi hyvältä näyttää. En muuttaisi mitään :D
----------------------------------------
Omat pyörät:
Feenix , Jive , Kruiseri , CrankForward-pystäri

Avatar
tm
Pistosuojattu sisällöntuottaja
Viestit: 3029
Liittynyt: 05 Loka 2007, 03:00
Paikkakunta: Nokia

Re: Eemeli6("läskinojakki")

ViestiKirjoittaja tm » 01 Helmi 2015, 23:19

Pätevän näköinen.
Pitäisi saada omaakin läskiprojektia nykäistyä viimein eteenpäin...

Nojanalle
Pistosuojattu sisällöntuottaja
Viestit: 4050
Liittynyt: 09 Touko 2010, 07:33
Paikkakunta: Jyväskylä

Re: Eemeli6("läskinojakki")

ViestiKirjoittaja Nojanalle » 01 Helmi 2015, 23:42

Penkin kyllä sais alemmaksi . Tuo 700mm on aika hurja korkeus . Mikäs siinä jos jalat riittää tarvittaessa maahan . 8)

eemeli
Sisällöntuottaja
Viestit: 1015
Liittynyt: 03 Elo 2007, 22:36
Paikkakunta: Hämeenlinna

Re: Eemeli6("läskinojakki")

ViestiKirjoittaja eemeli » 02 Helmi 2015, 00:45

Penkki suurinpiirtein samalla korkeudella kuin eemeli4:ssa. Tuo on mulle kyllä aikalailla maksimi. Penkkiä saisi kyllä alemmaksi, mutta sitten poljinkeskiö olisi omaan makuun liian korkealla...
-Janne-

Heijaa heijaa heijaa kerho :D ...

Avatar
mhelander
Pistosuojattu sisällöntuottaja
Viestit: 3742
Liittynyt: 20 Syys 2010, 22:55
Paikkakunta: Oulu

Re: Eemeli6("läskinojakki")

ViestiKirjoittaja mhelander » 02 Helmi 2015, 10:12

eemeli kirjoitti:Ei malttanut olla kokeilematta renkaiden kanssa. Laitoin normi sisäkumit ja sen verran ilmaa nousi vanteelle...

Akseliväli: n132cm
Penkki: n.70cm
Keskiö: n.87cm
Kammet: Tepon tekemät 120mm...

https://plus.google.com/app/basic/photo ... %26gl%3Dfi

Kuva

Kuva

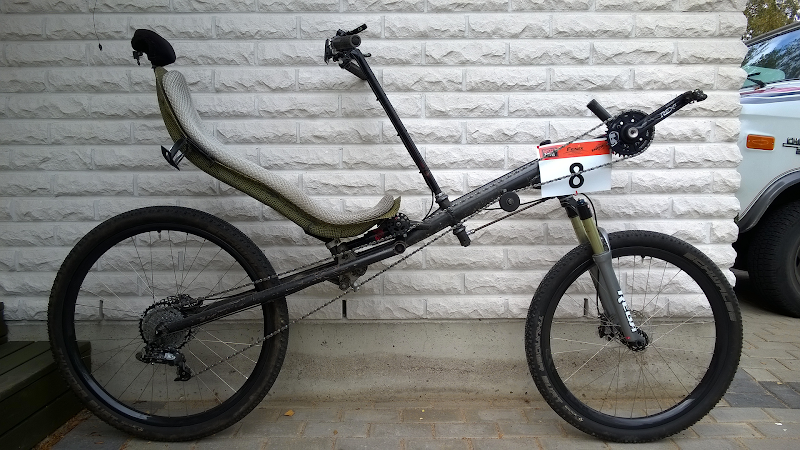

Hyvältä näyttää... ja häkellyttävän lähellä mun maasturin kriittisiä dimensioita. Kiva kuulla miten kulkee sitten maastossa ja erilaisilla pinnoilla...
-Mika

Käytössä: omavalmisteet Evo off-roader @ 2015 & Vendetta kopio @ 2012, tehtaalta M5 CrMo Lowracer @ 2010
Myydyt: Proto off-roader omavalmiste @ 2012-2016, MetaPhysic (26"/29er & 700c) @ 2011-2017.

eemeli
Sisällöntuottaja
Viestit: 1015
Liittynyt: 03 Elo 2007, 22:36
Paikkakunta: Hämeenlinna

Re: Eemeli6("läskinojakki")

ViestiKirjoittaja eemeli » 02 Helmi 2015, 16:41

Kiitos tuosta kuvavertailusta. Aika vaikea näistä "suoraputkisista" on erilaisia tehdä. Itse olen tuon malliseen tykästynyt. Tämä on nyt kolmas samanmallinen tähän talouteen...

Kun en tykkää ajaa kädet kovin koukussa niin ajattelin jättää etäohjauksen pois. Ehkä putkenpätkän voisi kuitenkin etäohjausta varten lisätä niin pääsisi kokeileen miltä tuo tuntuisi. Tulee kuitenkin laitettua lyhyet kammetkin niin saisi laitettua tankoa hieman kauemmaksi kropasta.
-Janne-

Heijaa heijaa heijaa kerho :D ...

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11895
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: Eemeli6("läskinojakki")

ViestiKirjoittaja jviirret » 02 Helmi 2015, 16:52

Laitan vielä vertailun vuoksi mun geopyörän

Kuva

Kuva

Koska emäputki tulee paljon lähemmäs kuljettajaa tulee ohjauksen heilurista väkisinkin "järkevä" ilman etäohjaustakin.
Vastaavasti istumakorkeus ja keskiön korkeus ovat suuremmat.

Jukka
Riman ali ja suoraa ohi maalin...

eemeli
Sisällöntuottaja
Viestit: 1015
Liittynyt: 03 Elo 2007, 22:36
Paikkakunta: Hämeenlinna

Re: Eemeli6("läskinojakki")

ViestiKirjoittaja eemeli » 02 Helmi 2015, 17:13

Kiitos Jukka. Nämä kuvat auttaa paljon suunnittelussa. Tässä pyörässä viewtopic.php?f=3&t=3247&start=30 on ongelmana, että jyrkässä käänöksessä ei tahdo ylettyä tangolle. Lisäksi tanko ottaa tietyissä käännöksissä reisiin kiinni. Tähän rakenteilla olevaan olisi tarkoitus laittaa penkki hieman pystympään. Joten tangolle ylettämisen ongelma ratkeaa varmaan tuolla...
-Janne-

Heijaa heijaa heijaa kerho :D ...

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11895
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: Eemeli6("läskinojakki")

ViestiKirjoittaja jviirret » 02 Helmi 2015, 17:47

eemeli kirjoitti:Tässä pyörässä viewtopic.php?f=3&t=3247&start=30 on ongelmana, että jyrkässä käänöksessä ei tahdo ylettyä tangolle. Lisäksi tanko ottaa tietyissä käännöksissä reisiin kiinni.


Geopyörässä tismalleen samat ongel..., öö, ominaisuudet ;)

Jukka
Riman ali ja suoraa ohi maalin...

Avatar
mhelander
Pistosuojattu sisällöntuottaja
Viestit: 3742
Liittynyt: 20 Syys 2010, 22:55
Paikkakunta: Oulu

Re: Eemeli6("läskinojakki")

ViestiKirjoittaja mhelander » 03 Helmi 2015, 10:24

jviirret kirjoitti:
eemeli kirjoitti:Tässä pyörässä viewtopic.php?f=3&t=3247&start=30 on ongelmana, että jyrkässä käänöksessä ei tahdo ylettyä tangolle. Lisäksi tanko ottaa tietyissä käännöksissä reisiin kiinni.


Geopyörässä tismalleen samat ongel..., öö, ominaisuudet ;)

Arvatkaas miksi mun maasturissa on etäohjaus ? :) Toisaalta se rajoittaa kääntösädettä mutta tähän mennessä kun on oppinut ajamaan ja tasapainoilemaan jopa paikallaan niin ei ole osoittautunut ongelmaksi. Parissa cyclo-cross kisassa on kyllä menty mutkia "rajoitinta vasten"...
-Mika

Käytössä: omavalmisteet Evo off-roader @ 2015 & Vendetta kopio @ 2012, tehtaalta M5 CrMo Lowracer @ 2010
Myydyt: Proto off-roader omavalmiste @ 2012-2016, MetaPhysic (26"/29er & 700c) @ 2011-2017.
