Kaupunkiläski (24" fat swb?)

ViestiKirjoittaja juuva » 14 Marras 2015, 15:26

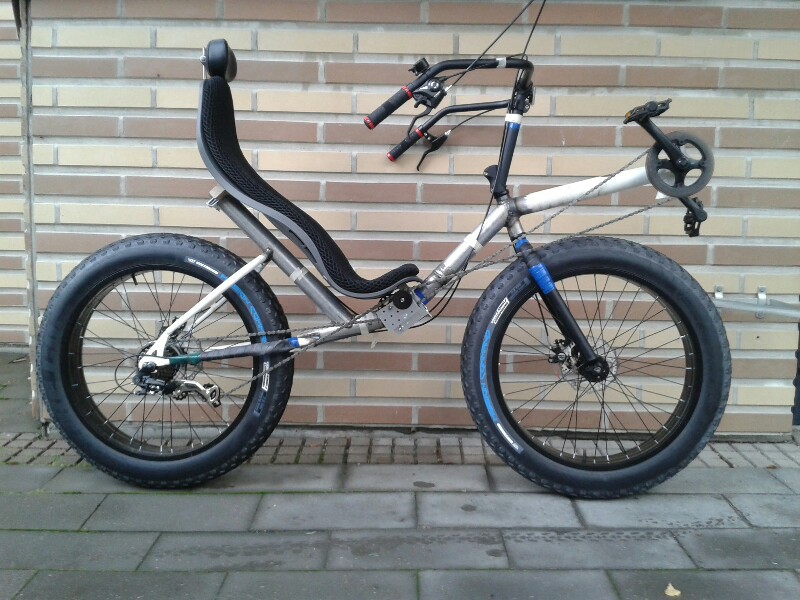

Tällaisen parissa on muutama viikko tullut puuhasteltua. Koeajolla tuli käytyä sen verran mitä noilla väliaikaisilla penkin ja taittopyörien kiinnikkeillä uskalsi. Pieniä muutoksia vielä vaatineen ennen ajoon saamista..
Liitteet

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11895
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: Kaupunkiläski (24" fat swb?)

ViestiKirjoittaja jviirret » 14 Marras 2015, 15:37

Näyttää toimivalta. Ensimmäin IRC:ssä läpi viety projekti?

Jukka
Riman ali ja suoraa ohi maalin...

Avatar
juuva
Viestit: 140
Liittynyt: 07 Elo 2011, 19:02
Paikkakunta: Helsinki

Re: Kaupunkiläski (24" fat swb?)

ViestiKirjoittaja juuva » 14 Marras 2015, 15:44

Kuljettajan kanssa ei kuvaa mutta kokeillaan tällaista https://goo.gl/photos/HEfCGAosQiMwxhgc8

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11895
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: Kaupunkiläski (24" fat swb?)

ViestiKirjoittaja jviirret » 14 Marras 2015, 15:56

juuva kirjoitti:Kuljettajan kanssa ei kuvaa mutta kokeillaan tällaista


Omin luvin nappasin siitä tällaisen



Jukka
Riman ali ja suoraa ohi maalin...

Avatar
PW
KOM
Viestit: 15359
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: Kaupunkiläski (24" fat swb?)

ViestiKirjoittaja PW » 14 Marras 2015, 16:03

Hieno pyörä!
Vaikkakin onhan se hiukan ärsyttävää tehdä pyörä valmiiksi ja ilmottaa: "Tein tommosen". Kateellinen siis olen ja haluisin joskus itekin tehdä noin :wink:
Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

Avatar
juuva
Viestit: 140
Liittynyt: 07 Elo 2011, 19:02
Paikkakunta: Helsinki

Re: Kaupunkiläski (24" fat swb?)

ViestiKirjoittaja juuva » 14 Marras 2015, 18:36

Hieman tarinaa rakentelusta näin jälkikäteen, joskaan valmishan tämä ei vielä läheskään ole.

Homma alkoi ircissä käytyjen keskustelujen ja yleisen läskipyöräinnostuksen seurauksena kun sattui sopiva isyyslomajakso syys/talviaikaan. Ensimmäiset piirustukset olivat tikkurunkoiseen vielä pienempipyöräiseen versioon, mutta jviirretin vahvojen suosittelujen jälkeen muutama piirrustuskierros tuotti tällaisen:
Piirustuksia


Luovuttajapyöräksi vahvistui halpa teräsrunkoinen lastenpyörä Coyote fatman 24", Saksasta, muut osat tulivat recumbentpartsista sekä talviteloille jääneestä flevosta. Toistaiseksi ainoana kevennysosana ulkokumit toisesta Saksalaisesta kaupasta

Luovuttajapyörä

Luovuttajapyörällä oli painoa paketista tullessaan n. 20,5kg ja kaikki osat juuri sitä halvinta mahdollista. Tuossa eteisessä se majaili kolme päivää kunnes kävin kerran ajamassa n. 30min lenkin lähistöllä ja ihmettelin että voiko tällaisella kukaan ajaa.. hauska peli toki, mutta kyllä kävi kuntoilusta 36 x 28-14 välityksillä pienetkin mäet. Pyörivää painoa tuossa oli lähes 10kg, joten hienosti se alamäkeen rullasi.

Sitten luovuttaja pistettiin palasiksi ja alkoi osien mallailu yhteen, tavoitteena suunnilleen samanpainoinen paketti nojaversiona.
Sovittelua


Ketjulinja on tarkoitus saada toimimaan kahdella taittopyörällä, jotka oli suunniteltu penkin alle/puomiin.. ketjulinjan mallaamiseen menikin varmaan viikko... kyseinen kuva on ensimmäisiä sovitteluja, niitä sitten tuli useita tuon jälkeen. Myös putkiliitosten sovittelussa kului reippaasti aikaa verta ja hikeä sähköttöillä käsityökaluilla (saha, muutama viila) kun hitsausmahdollisuudet ovat lievästi rajoittuneet kerrostaloasujalla :/ Hitsari onneksi löytyi lähistöltä jonne putkenpätkät ja vanteet kulkivat Ikean loistavissa kasseissa pyöräillen :)

Runko yhdessä osassa

Perjantaina (6.11.) Runko saatiin yhdistettyä yhdeksi putkeksi. Joskin hieman kieroon se meni kun ohjaus halusi vanteilla ollessa vetää hieman metsän puolelle. Syyllisenä tähän lienee minun kiire saada runko kasaan isyysloman loppuessa..

Koeajokunnossa

Edellinen viikko sitten askarreltiin ilta-aikaan pyörää koeajokuntoon, ketjulinjasta tuli taas useampi variaatio ja penkkiä siirreltiin edestakaisin.. yhäkin pohdinnan alla on pitäisikö keskirunkoa hieman pidentää.

Kriittiset mitat tälä hetkellä:
Istuimen alin kohta 56cm
Keskiö 87cm ( ero ilman ventisitiä 31cm!)
Akseliväli 116
Jättö 6,5 cm?
Paino 20,8kg..

Ajotuntuma on hieman levoton, vahvaa ohjausta kallistuksen suuntaan havaittavissa.. ajaminen ilman käsiä mahdollista muutamia sekunteja mahdollista, harjottelulla ehkä niistämisen verran. Hieman erityyppinen pyörä siis kuin flevo :D

Tehtävää riittää vielä paljon, muutaman testilenkin voisi vielä tuolaisenaan ajaa kunhan saa jarrut toimimaan ja päättää sitten penkin ja mahdollisen rungon muutoksen tarpeen.

Edit: lisätty kauppojen osoitteita
Viimeksi muokannut juuva, 14 Marras 2015, 20:51. Yhteensä muokattu 1 kertaa.

Avatar
PW
KOM
Viestit: 15359
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: Kaupunkiläski (24" fat swb?)

ViestiKirjoittaja PW » 14 Marras 2015, 18:46

Vähän korkeellahan nuo kammet on, penkkiin verraten. Istuin korkeus taitaa läskiks taas olla hyvinkin matala. Minkä mittaset kammet?
Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

Avatar
juuva
Viestit: 140
Liittynyt: 07 Elo 2011, 19:02
Paikkakunta: Helsinki

Re: Kaupunkiläski (24" fat swb?)

ViestiKirjoittaja juuva » 14 Marras 2015, 19:30

Nyt kammet on 152mm, tm:n kampipajalle lähteneen tilausta jos tämä vaikuttaa ajokelpoiselta n. 130mm pituisista maastokammista.

Istuinkorkeus on tarkoituksella matala, lyhytkoipinen kun olen. Joskin tässä samalla mallailen kuinka pljon sitä voisi korottaa.. mitään säätöjähän ei runkoon ole tullut ainakaan vielä niin hyvä olisi oikeisiin sijainteihin kiinnikkeet saada.

Avatar
Pastori
Pistosuojattu sisällöntuottaja
Viestit: 6293
Liittynyt: 22 Joulu 2007, 17:07
Paikkakunta: Joensuu
Viesti:

Re: Kaupunkiläski (24" fat swb?)

ViestiKirjoittaja Pastori » 14 Marras 2015, 19:53

Arvostan. Hyvä proggis.

Mistä toi ohjaustanko on kotoisin?

Voisitko laittaa muutenkin linkkei paikoilleen - ettei kaikkien tartte ettiä esim. se halpisläskin ostopaikka.

Avatar
jooseha
Pistosuojattu sisällöntuottaja
Viestit: 4110
Liittynyt: 09 Kesä 2009, 22:43

Re: Kaupunkiläski (24" fat swb?)

ViestiKirjoittaja jooseha » 14 Marras 2015, 20:14

Näitähän syntyy kuin sieniä sateella. Hyvä niin saadaan muidenkin näkökulma noihin kuin Wackyn :P
Aika ahtaan näköinen sylikulma.
PW kirjoitti:Vaikkakin onhan se hiukan ärsyttävää tehdä pyörä valmiiksi ja ilmottaa: "Tein tommosen". Kateellinen siis olen ja haluisin joskus itekin tehdä noin :wink:

Voihan sen tehdä hitaastikin salassa ;) Itse kokeilin uusimmallani ja tuskin on toiste tarve. Kummassakin tavassa on puolensa, mutta omassa rauhassa tehdessä on käytössä vain oma näkökulma. Foorumilta saa toisten näkökulman avuksi - jättää vaan kuuntelematta kun se on väärä :mrgreen:

Avatar
terppa
Pistosuojattu sisällöntuottaja
Viestit: 3369
Liittynyt: 09 Huhti 2010, 16:02
Paikkakunta: Lahden perämetsä

Re: Kaupunkiläski (24" fat swb?)

ViestiKirjoittaja terppa » 14 Marras 2015, 20:51

Hienolta näyttää! Näitä alkaa tulemaan kuin sieniä sateella :) koitin kuukkeloida niin virolaiselta virmalta 375€ saisi tuota rakennusaihiota? http://www.kauppamme.info/index.php?mai ... edobmkja76

jos jollain muullakin alkaa läskipolte heräämään niin multa saattas löytyä 559 kokoiset läskikiekot 80 mm leveällä vanteella :)
Nojasyklismiä vuodesta 2010

"Nojapyöräily on parasta mitä voi tehdä housut jalassa mutta kinnerillä voi ajaa myös ilman housuja"

Quidquid latine dictum sit, altum videtur.

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11895
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: Kaupunkiläski (24" fat swb?)

ViestiKirjoittaja jviirret » 14 Marras 2015, 20:56

terppa kirjoitti:Hienolta näyttää! Näitä alkaa tulemaan kuin sieniä sateella :) koitin kuukkeloida niin virolaiselta virmalta 375€ saisi tuota rakennusaihiota? http://www.kauppamme.info/index.php?mai ... edobmkja76


Paino: 60Kg


:shock: Siinä on kilohinta kohdillaan 6,25e/kg

Jukka
Riman ali ja suoraa ohi maalin...

Avatar
Wacky
Pistosuojattu sisällöntuottaja
Viestit: 3164
Liittynyt: 14 Heinä 2010, 12:38
Paikkakunta: Helsinki, Vesala

Re: Kaupunkiläski (24" fat swb?)

ViestiKirjoittaja Wacky » 14 Marras 2015, 21:15

jviirret kirjoitti:
terppa kirjoitti:Hienolta näyttää! Näitä alkaa tulemaan kuin sieniä sateella :) koitin kuukkeloida niin virolaiselta virmalta 375€ saisi tuota rakennusaihiota? http://www.kauppamme.info/index.php?mai ... edobmkja76


Paino: 60Kg


:shock: Siinä on kilohinta kohdillaan 6,25e/kg

Jukka

Ei voi painaa niin paljon ja veikkaan että on ennemmin joko paino raja tai mahdollisesti paketointeineen paino.
- Richard "Riku" Griffin
Savenmaa Alku (2010 - 2011) Azub Bufo (2011 - 2014) MetaPhrastic.28 (2012 ->) MetaPhat (2013 - 2017) Nopia (2017 ->) Specbike Extrim (2017 ->)

Avatar
terppa
Pistosuojattu sisällöntuottaja
Viestit: 3369
Liittynyt: 09 Huhti 2010, 16:02
Paikkakunta: Lahden perämetsä

Re: Kaupunkiläski (24" fat swb?)

ViestiKirjoittaja terppa » 14 Marras 2015, 21:21

Wacky kirjoitti:
jviirret kirjoitti:
terppa kirjoitti:Hienolta näyttää! Näitä alkaa tulemaan kuin sieniä sateella :) koitin kuukkeloida niin virolaiselta virmalta 375€ saisi tuota rakennusaihiota? http://www.kauppamme.info/index.php?mai ... edobmkja76


Paino: 60Kg


:shock: Siinä on kilohinta kohdillaan 6,25e/kg

Jukka

Ei voi painaa niin paljon ja veikkaan että on ennemmin joko paino raja tai mahdollisesti paketointeineen paino.


Tai näppäilyvirhe? 20,8 kg ilmoitetaan toisessa kaupassa painoksi.
Nojasyklismiä vuodesta 2010

"Nojapyöräily on parasta mitä voi tehdä housut jalassa mutta kinnerillä voi ajaa myös ilman housuja"

Quidquid latine dictum sit, altum videtur.

Avatar
juuva
Viestit: 140
Liittynyt: 07 Elo 2011, 19:02
Paikkakunta: Helsinki

Re: Kaupunkiläski (24" fat swb?)

ViestiKirjoittaja juuva » 14 Marras 2015, 22:13

Hieman salaa rakentelin, tosin irkissä jatkuvasti neuvoja kysellen. Ajattelin näin tulevan valmista käytettävissä olevana aikana paremmin.. muutenkaan rakennusmenetelmät ja tarkkuus eivät ole sitä parasta, enemmänkin menetelmällä "katkastaan tuo putki nyt suunnilleen tuohon kulmaan - jaa tämä keskiö on 10cm liian kaukana" ;) Yhäkin keskirungon pituutta arvotaan siis..

Ostoslista oli seuraavanlainen:
Coyote fatman 24" Pentagon sportsista (ei linkitetty, ei löydy enää 24" kokoisena) 379e, myyjiä tälle ebay listasi useita kun sopivaa metsästin. Välttämättä en suosittelisi vaakaan olevien droppareiden ja 7v korvakkeettoman takavaihtajan takia (tourney tx) jos kuituhommat onnistuu niin nyt alkaa alumiinirunkoina löytymään soveltuvampaa, jota voisi kuiduttaa toisiin putkiin kiinni..

Mission command renkaat x2

Optiman ohjaustanko melko suolaiseen hintaan (120e) + muuta pikkusälää ketjulinjaa ohjaamaan. Stemmi on 70mm korkea mikä hieman vaikeutti kiinnitystä, päätin lyhentää purkuosana tullutta emäputkea 12mm ja pituutta jäi sille enää 11cm.

Ja keskiosa rungosta tuli Motonetin 50x1,5mm alusinkitystä pakoputkesta ja yhdestä 30° mutkaputkesta.
