ViestiKirjoittaja irakas » 21 Marras 2015, 15:59

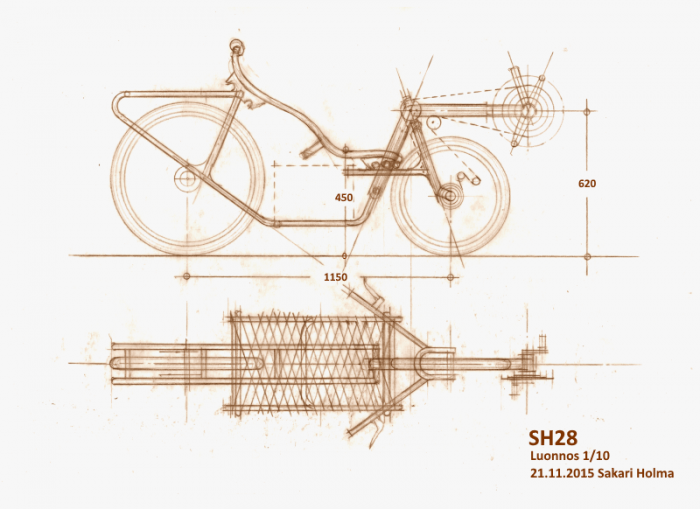

Kun SH11 onnistui aikanaan aika hyvin, olen ajatellut tehdä seuraavaksi vastaavanlaisen rahtikoneen eli SH28:n. Kaksoisrunko on 25x1,5 mm:n putkea, tarakkaosalta saman mittaista AL-putkea. Puomi 50x1,5 mm. Piirustuksessa jäi etupyörä liian lähelle runkoa. Ohjausakselin kulma on 72 astetta. Sitä voi vähän loiventaa. Ja härpäke tietenkin sähkövarustetaan. Kun takapyörään asennetaan napamoottori, siitä tulee 2-pyörävetoinen niin kuin SH11 oli. :mrgreen:
Liitteet
10082010 SH11 1.jpg
SH28 21.11.2015.png
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3777
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski

Re: SH28

ViestiKirjoittaja irakas » 21 Marras 2015, 16:23

Nyt huomasin, että ohjaustangot ovat hiukan liian ylhäällä, ja niiden välistä kulmaa täytyy suurentaa.
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3777
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski

Re: SH28

ViestiKirjoittaja irakas » 21 Marras 2015, 17:42

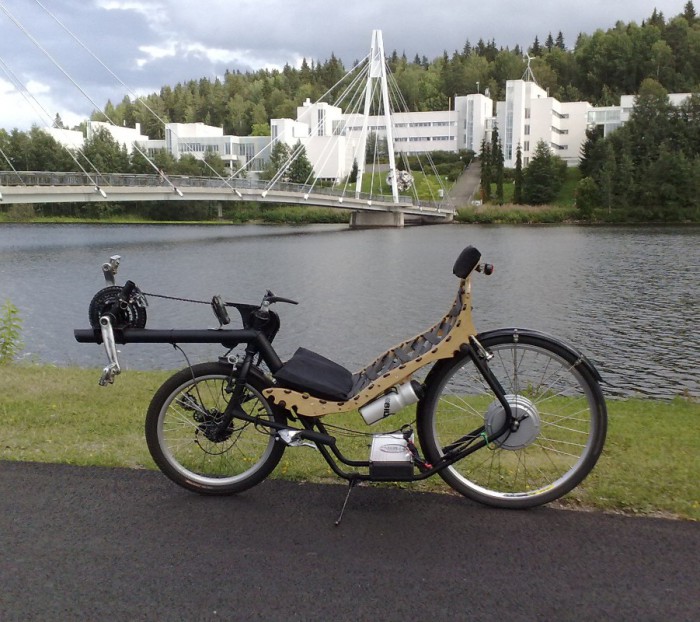

SH11 lienee nykyään Karkkilassa. Sen rakennushistoria löytyy täältä: viewtopic.php?f=3&t=799&hilit=SH11
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3777
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski

Re: SH28

ViestiKirjoittaja irakas » 22 Marras 2015, 15:45

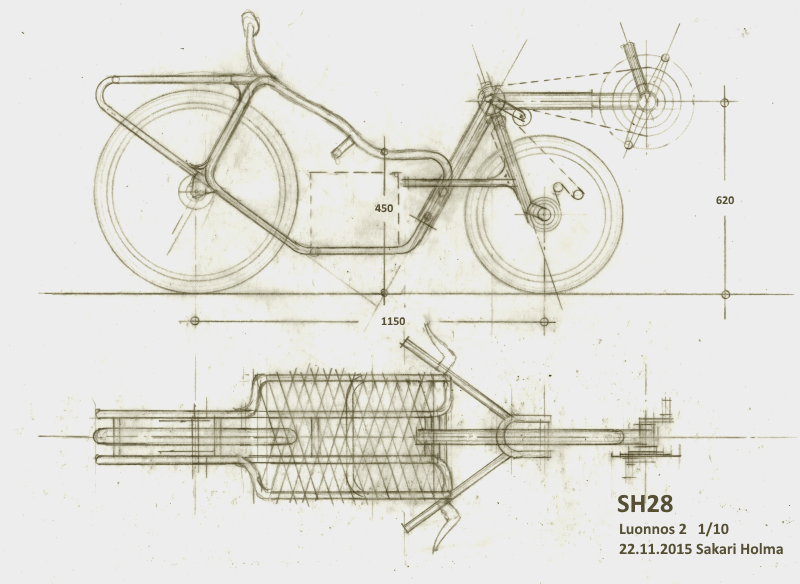

SH11:ta suunnitellessa vilahti tällainenkin suunnitelma


Piirsin tuolta pohjalta uuden SH28 suunnitelman:

SH28 22.11.2015.png

Runkoputki olisi joko 19x1,5 tai 22x1,5 mm
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11895
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: SH28

ViestiKirjoittaja jviirret » 22 Marras 2015, 16:01

Putkentaivuttajan taidonnäyte :) Hieno tulee jos onnistuu.

Jukka
Riman ali ja suoraa ohi maalin...

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3777
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski

Re: SH28

ViestiKirjoittaja irakas » 22 Marras 2015, 16:25

Onneksi on mahdollista tehdä sopivista pätkistä. :mrgreen:
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33

Avatar
jooseha
Pistosuojattu sisällöntuottaja
Viestit: 4110
Liittynyt: 09 Kesä 2009, 22:43

Re: SH28

ViestiKirjoittaja jooseha » 22 Marras 2015, 17:04

Oliko se juuri sh11 missä jalka osui takavaihtajaan? Tässä näyttäisi keskiö tulevan vielä lähemmäs napaa.

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3777
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski

Re: SH28

ViestiKirjoittaja irakas » 22 Marras 2015, 18:21

jooseha kirjoitti:Oliko se juuri sh11 missä jalka osui takavaihtajaan? Tässä näyttäisi keskiö tulevan vielä lähemmäs napaa.


Joo, kylläpä hyvin muistat. Pian kuitenkin tottui pitämään oikeaa kantapäätä hiukan ulompana. Täytyy muistaa tässä asentaa keskiö enemmän vasemmalle, ja yrittää löytää pitempi keskiön akseli.
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33

jori
Pistosuojattu sisällöntuottaja
Viestit: 10293
Liittynyt: 15 Syys 2006, 19:00
Paikkakunta: Tampere, Petsamo

Re: SH28

ViestiKirjoittaja jori » 25 Marras 2015, 03:01

irakas kirjoitti:
jooseha kirjoitti:Oliko se juuri sh11 missä jalka osui takavaihtajaan? Tässä näyttäisi keskiö tulevan vielä lähemmäs napaa.


Joo, kylläpä hyvin muistat. Pian kuitenkin tottui pitämään oikeaa kantapäätä hiukan ulompana. Täytyy muistaa tässä asentaa keskiö enemmän vasemmalle, ja yrittää löytää pitempi keskiön akseli.

Reippailijalla on taittopyörässään takavaihtaja, jonka mekanismi on sisäpuolella ja rakenne tosi matala, mikset käyttäisi sellaista. Sori en muista merkkiä ja mallia, mutta eiköhän tuo googlaamalla löydy. :oops:
Jori

On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. - Sakari Holma

Avatar
PW
KOM
Viestit: 15357
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: SH28

ViestiKirjoittaja PW » 25 Marras 2015, 15:26

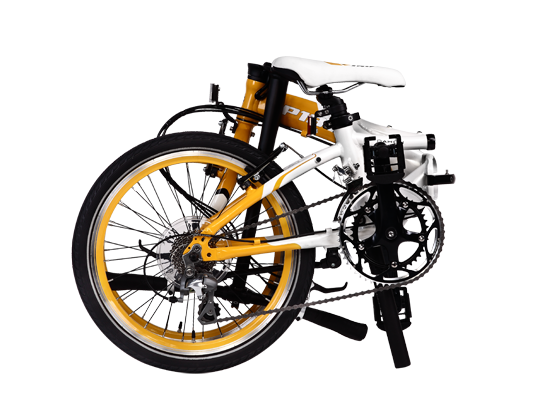

Liitteet
Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

jori
Pistosuojattu sisällöntuottaja
Viestit: 10293
Liittynyt: 15 Syys 2006, 19:00
Paikkakunta: Tampere, Petsamo

Re: SH28

ViestiKirjoittaja jori » 25 Marras 2015, 16:00

Tällaista takavaihtajamallia tarkoitin, jossa vaihtaja ei tule juuri haarukan ulkoreunaa ulommas.
Kuva
Kuva
Jori

On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. - Sakari Holma

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3777
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski

Re: SH28

ViestiKirjoittaja irakas » 25 Marras 2015, 18:28

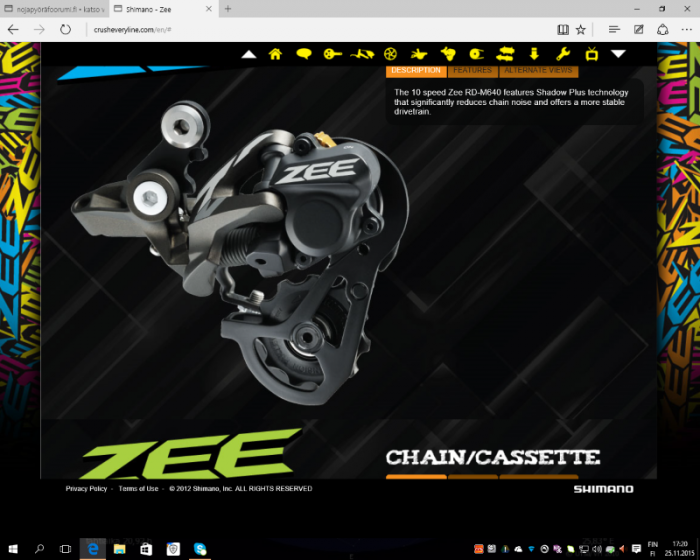

Onkohan tässä uudempi versio:
Liitteet
2015-11-25 ZEE- vaihtaja.png
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33

Avatar
Wacky
Pistosuojattu sisällöntuottaja
Viestit: 3164
Liittynyt: 14 Heinä 2010, 12:38
Paikkakunta: Helsinki, Vesala

Re: SH28

ViestiKirjoittaja Wacky » 25 Marras 2015, 18:53

Kaikki Shimanon Shadow Plus takavaihtajat ovat profiililtaan samanlaisia kuin tuo kuvissa esiintynyt Zee sarjan vaihtaja joten sinun ei välttämättä tarvitse ostaa juuri sen sarjan vaihtajaa jos et halua. Katsot vain että mainitaan tuo Shadow Plus.
Plus on erittäin tärkeä olla siinä shadow vaihtajista puuttuu paluu ketjun parempi kiristin.
Muita osasarjoja joista Shadow Plus vaihtajia löytyy on ainakin SLX, XT ja XTR
- Richard "Riku" Griffin
Savenmaa Alku (2010 - 2011) Azub Bufo (2011 - 2014) MetaPhrastic.28 (2012 ->) MetaPhat (2013 - 2017) Nopia (2017 ->) Specbike Extrim (2017 ->)

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3777
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski

Re: SH28

ViestiKirjoittaja irakas » 25 Marras 2015, 21:19

Tilaiskohan tuommoisen? Hinta on ainakin kohtuullinen moniin muihin verrattuna.

http://www.wiggle.co.uk/shimano-slx-m67 ... erailleur/
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33

Avatar
Wacky
Pistosuojattu sisällöntuottaja
Viestit: 3164
Liittynyt: 14 Heinä 2010, 12:38
Paikkakunta: Helsinki, Vesala

Re: SH28

ViestiKirjoittaja Wacky » 26 Marras 2015, 10:20

irakas kirjoitti:Tilaiskohan tuommoisen? Hinta on ainakin kohtuullinen moniin muihin verrattuna.

http://www.wiggle.co.uk/shimano-slx-m67 ... erailleur/

Tämä liike myy hieman halvemmalla vielä, eli homma on kiinni toimituskuluista aika pitkälti
Keskipitkä häkki: http://www.bike-discount.de/en/buy/shimano-slx-10-speed-rear-derailleur-rd-m675-gs-shadow-plus-48849/wg_id-451
Pitkä häkki: http://www.bike-discount.de/en/buy/shimano-slx-10-speed-rear-derailleur-rd-m675-sgs-shadow-plus-41509/wg_id-451

Tässä liikkeessä toimitus on nykyisin 9,95 kun valitsee DHLän eli normaalin postin.
- Richard "Riku" Griffin
Savenmaa Alku (2010 - 2011) Azub Bufo (2011 - 2014) MetaPhrastic.28 (2012 ->) MetaPhat (2013 - 2017) Nopia (2017 ->) Specbike Extrim (2017 ->)
