Kaksiraiteinen kolmipyörä

Rakennatko omaa nojapyörää? Täältä voit saada vinkkejä projektiisi.
Tapani
Viestit: 16
Liittynyt: 14 Loka 2015, 10:37
Paikkakunta: Asikkala

Kaksiraiteinen kolmipyörä

ViestiKirjoittaja Tapani » 30 Marras 2015, 22:20

Oli siinä ihmettelemistä juuri noiden pyörän ohjauskulmien kanssa. Jarrut ja vaihteensiirtäjät nyt seuraavaksi.
Opettelin lukemaan silloin kun Joka Poika lehti kirjoitteli amfibiokinnerillä kaverien Ruotsin matkasta joskus viime vuosituhannen puolenvälin paikkeilla.
Nyt sattui sopivasti aikaa joten jatkan silloin tekemääni päätöstä. Kinneri pitää tehdä! Ei täällä Hämeessä mihinkään kiire ole.

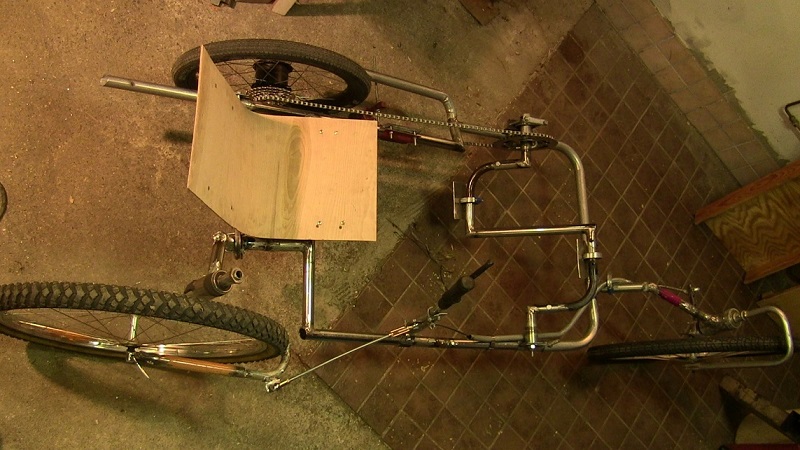

Etupyörän ohjaus toimii 6mm jäykällä rst. vaijerilla. Jäi joskus tähteeksi kun purjeveneen rakentaminen oli ajankohtaista. Penkki on 4mm vaneria 12mm neliöputken päälle muutamalla 5mm ruuvilla. Vetopyörän napa on sähköistetty. Saa nähdä sitten? Polkimien lätkät alumiinista turkkilevyä klemmarilla laakerin päälle, kääntyy aina inhottavasti alaspäin. Kammet on pätkistä, joten niiden muokkaaminen on pikkuhomma kunhan nyt pääsee kokeilemaan. Saa nähdä montako raitaa jää kunhan tulee ensilumi
Liitteet
Kaksiraiteinen .jpg
Ikinä ensimmäinen rakennelmani

jori
Pistosuojattu sisällöntuottaja
Viestit: 10293
Liittynyt: 15 Syys 2006, 19:00
Paikkakunta: Tampere, Petsamo

Re: Kaksiraiteinen kolmipyörä

ViestiKirjoittaja jori » 30 Marras 2015, 22:44

Mahtavaa! Onneksi olkoon ja tervetuloa nojapyöräilijäksi. :)
Jori

On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. - Sakari Holma

Avatar
jooseha
Pistosuojattu sisällöntuottaja
Viestit: 4110
Liittynyt: 09 Kesä 2009, 22:43

Re: Kaksiraiteinen kolmipyörä

ViestiKirjoittaja jooseha » 30 Marras 2015, 23:09

Hieno peli :D
Onko siinä olkatapit sivusuunnassa pystyssä?

Avatar
Pastori
Pistosuojattu sisällöntuottaja
Viestit: 6292
Liittynyt: 22 Joulu 2007, 17:07
Paikkakunta: Joensuu
Viesti:

Re: Kaksiraiteinen kolmipyörä

ViestiKirjoittaja Pastori » 01 Joulu 2015, 08:03

Hieno homma. Lisäkuvia janotaan :)

Tapani
Viestit: 16
Liittynyt: 14 Loka 2015, 10:37
Paikkakunta: Asikkala

Re: Kaksiraiteinen kolmipyörä

ViestiKirjoittaja Tapani » 01 Joulu 2015, 14:01

Yritin ainakin seitsemän kertaa voimakkaasti kallistettua olka-akselia mutta siinä pienikin astekulman muutos tuotti kummalisen keikahduksen vanteen kallistukseen. Lopulta tein tuon kurjenkaulan eli runko putkesta noin 300 mm pitkä aisa siten että olka-akseli on miltei suoraan kosketuspisteen kohdalla. Lopulta olin jo asentamassa tavallista etu haarukkaa, mutta ilman vastuksen vuoksi päätin ettei korkeus saa nousta. Suunnitelmissani on että katan koko komeuden jonkinlaisella korilla joten senkään vuoksi ei siitä korkeudesta ole väliä

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11895
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: Kaksiraiteinen kolmipyörä

ViestiKirjoittaja jviirret » 01 Joulu 2015, 14:19

Tapani kirjoitti:Yritin ainakin seitsemän kertaa voimakkaasti kallistettua olka-akselia mutta siinä pienikin astekulman muutos tuotti kummalisen keikahduksen vanteen kallistukseen. Lopulta tein tuon kurjenkaulan eli runko putkesta noin 300 mm pitkä aisa siten että olka-akseli on miltei suoraan kosketuspisteen kohdalla.


Pääasia että olkatappi on sivusuunnassa kallistettu ja osoittaa renkaan maakosketuskohtaa, muuten pattiin tai monttuun osuessa ohjaus nykäisee voimakkaasti ja muuttaa pyörän kulkusuuntaa.

Jukka
Riman ali ja suoraa ohi maalin...

Avatar
PW
KOM
Viestit: 15357
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: Kaksiraiteinen kolmipyörä

ViestiKirjoittaja PW » 01 Joulu 2015, 14:34

Hienoo ett näitä syntyy. Lisää kuvia oottelen miekin.
Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

Tapani
Viestit: 16
Liittynyt: 14 Loka 2015, 10:37
Paikkakunta: Asikkala

Re: Kaksiraiteinen kolmipyörä

ViestiKirjoittaja Tapani » 03 Joulu 2015, 22:14

Jos nyt alkaisin kampien tekoon tekisin kolmesta alumiinilevystä kiekot jotka reiitäisin sopivasti valmiiksi kampiakseliksi 20mm putken pätkät joihin ½tuman putkikierteet ja laippamutterit päihin Saisi samalla vapaat kädet muuttaa kammen pituuksia kun alumiinilaipoihin porailisi mielensä mukaan polkimille uusia asemia. Ei olisi keskitys ongelmia kun nipussa läpi poraamalla mitoitus osuisi aina oikein. samalla hoituisi laakerin vaihto tarvittaessa päähän siten vaikka niittaamalla tai pultilla teräksinen vahvistus ja lukitus laippa.

katso: Itse tehdyt rattaat / kokemuksia ovaaleista rattaista?

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11895
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: Kaksiraiteinen kolmipyörä

ViestiKirjoittaja jviirret » 03 Joulu 2015, 23:20

Tapani kirjoitti:Jos nyt alkaisin kampien tekoon tekisin kolmesta alumiinilevystä kiekot jotka reiitäisin sopivasti valmiiksi kampiakseliksi 20mm putken pätkät joihin ½tuman putkikierteet ja laippamutterit päihin


Ketjurattaan puoleinen "kiekko" ainakin pyörisi pultin ympärillä tyhjää vaikka kuinka kireälle vetäisi...

Jukka
Riman ali ja suoraa ohi maalin...

Tapani
Viestit: 16
Liittynyt: 14 Loka 2015, 10:37
Paikkakunta: Asikkala

Re: Kaksiraiteinen kolmipyörä

ViestiKirjoittaja Tapani » 03 Joulu 2015, 23:32

niinpä. yritin piirtää että saisin asiani esille. En saanut Paintila mieleistäni kuvaa :? Tietenkin vetopään - eli ketjun - puoleisen al.kiekkon pitää tehdä rautainen keskiö

vaaka
Pistosuojattu sisällöntuottaja
Viestit: 3069
Liittynyt: 10 Maalis 2015, 09:13

Re: Kaksiraiteinen kolmipyörä

ViestiKirjoittaja vaaka » 13 Joulu 2015, 00:29

http://respecta.digipap.eu/Respecta_2014/Liikkuminen_pyoratuolit_ja_mopot_2014/index.html#3/z

HIntaa on, mutta tuolla tavalla voisi tehdä kolmi-, tai nelipyörän ei kätevä ihminen isolla rahalla kasi- ja kolmiraiteisena vastaavasti. Eli joku oli jo tuotteistanut idean apupyörästä, jota aiemmin esitin toisessa kaksiraiteisketjussa minkä tahansa kaksipyöränojakin muuttamisesta kaksiraiteiseksi kolmipyöräksi.

Huomatkaa myös kammenlyhennin samalla sivulla. ERilaisia polkimiakin samalla sivulla.

Avatar
Vilijami
Pistosuojattu sisällöntuottaja
Viestit: 3882
Liittynyt: 27 Maalis 2014, 10:19
Paikkakunta: Oulu

Re: Kaksiraiteinen kolmipyörä

ViestiKirjoittaja Vilijami » 13 Joulu 2015, 14:52

vaaka kirjoitti:http://respecta.digipap.eu/Respecta_2014/Liikkuminen_pyoratuolit_ja_mopot_2014/index.html#3/z

HIntaa on, mutta tuolla tavalla voisi tehdä kolmi-, tai nelipyörän ei kätevä ihminen isolla rahalla kasi- ja kolmiraiteisena vastaavasti. Eli joku oli jo tuotteistanut idean apupyörästä, jota aiemmin esitin toisessa kaksiraiteisketjussa minkä tahansa kaksipyöränojakin muuttamisesta kaksiraiteiseksi kolmipyöräksi.

Huomatkaa myös kammenlyhennin samalla sivulla. ERilaisia polkimiakin samalla sivulla.


Eka nojapyörään koitin ostaa astinlautoja ja kammenlyhentimiä, mutta eivät myy niitä ilman koko pyörän ostamista :evil:

Avatar
Pastori
Pistosuojattu sisällöntuottaja
Viestit: 6292
Liittynyt: 22 Joulu 2007, 17:07
Paikkakunta: Joensuu
Viesti:

Re: Kaksiraiteinen kolmipyörä

ViestiKirjoittaja Pastori » 13 Joulu 2015, 15:32

Suomi nousuun asenne siellä myös - kuten teräsputkikauppiailla.

Avatar
jooseha
Pistosuojattu sisällöntuottaja
Viestit: 4110
Liittynyt: 09 Kesä 2009, 22:43

Re: Kaksiraiteinen kolmipyörä

ViestiKirjoittaja jooseha » 13 Joulu 2015, 15:34

Vähän sama kun kävin pyöräliikkeessä kysymässä bigapplea. Ei saa ellei osta koko 10kpl nippua :shock:
Sitten vielä harmittelevat että ihmiset tilaavat mieluummin netistä :roll:

Avatar
Pastori
Pistosuojattu sisällöntuottaja
Viestit: 6292
Liittynyt: 22 Joulu 2007, 17:07
Paikkakunta: Joensuu
Viesti:

Re: Kaksiraiteinen kolmipyörä

ViestiKirjoittaja Pastori » 13 Joulu 2015, 17:24

jooseha kirjoitti:Vähän sama kun kävin pyöräliikkeessä kysymässä bigapplea. Ei saa ellei osta koko 10kpl nippua :shock:
Sitten vielä harmittelevat että ihmiset tilaavat mieluummin netistä :roll:


Kovasti yritän suosia lähikauppiasta - mutta kun se on niin h******n vaikeeta täällä iloisten itäsuomalaisten parissa. Mä en käsitä mistä ihmeestä nää jurottavat mykät on muiden suomalaisten mielestä iloisia ja vilkkaita.
