Korpinojakki

Rakennatko omaa nojapyörää? Täältä voit saada vinkkejä projektiisi.
ES
Viestit: 28
Liittynyt: 07 Huhti 2016, 20:56

Korpinojakki

ViestiKirjoittaja ES » 17 Kesä 2016, 20:16

Etsiskelin ketterään jarrulänkiä mutta löysinkin jotain muuta.
Nimittäin ehjän joustokeulan ja melko loppuun ajetun täysjoustomaasturin, joiden näkeminen välittömästi muistutti minua Helanderin maastonojakkia kohtaan tuntemastani kateudesta.

Taidan tosin laittaa muutaman mutkan suoraksi ja yksinkertaistan rakennetta ohjauksen ja takajousituksen osalta.
Tätä tuskin siltikään saa yhtä nopeasti ajokuntoon kuin ketterän.

ES
Viestit: 28
Liittynyt: 07 Huhti 2016, 20:56

Re: Korpinojakki

ViestiKirjoittaja ES » 18 Kesä 2016, 13:25

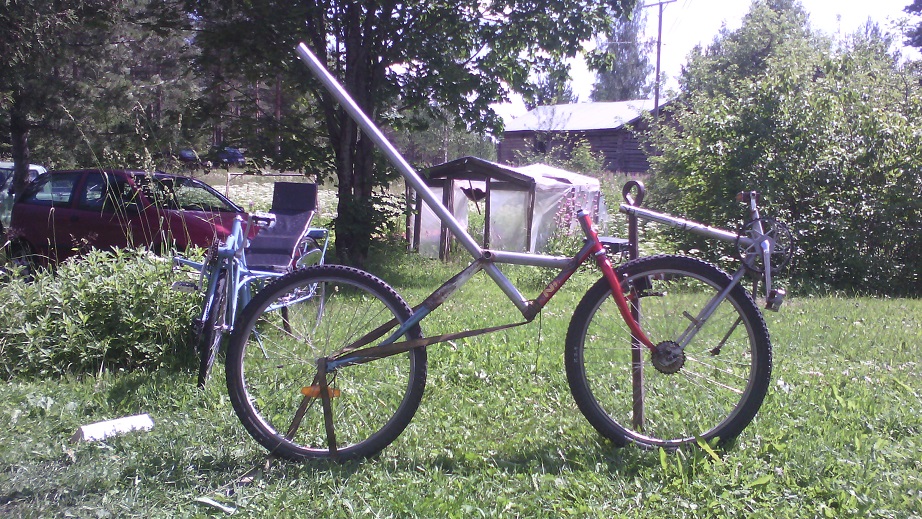

Hitsasin emäputken ja etupuomin paikalleen.
Kampikeskiö on vasta narulla kiinni.

Laitoin putken ja puupalikan esittämään penkkiä jotta pääsisin kärryille siitämitä olen tekemässä.
Suora yläohjaus näyttäisi onnistuvan.
Kampikeskiötä voisia nostaa hieman ja akseliväliä venyttää kymmenisen senttiä.

Takapään rakenne tuottaa vähän hankaluuksia kun sen pitäisi joustaa ja sinne pitäisi vielä jotenkin saada mahtumaan ketjut, jarrut ja vielä se hemmetin jousikin :? .

Avatar
PW
KOM
Viestit: 15825
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: Korpinojakki

ViestiKirjoittaja PW » 19 Kesä 2016, 12:14

Jos laitat taakse vaan paksun renkaan?
Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

vaaka
Pistosuojattu sisällöntuottaja
Viestit: 3069
Liittynyt: 10 Maalis 2015, 09:13

Re: Korpinojakki

ViestiKirjoittaja vaaka » 19 Kesä 2016, 15:56

Jousi tuo hajoavan huollettavan hintaa ja painoa nostavan osan. Jotta rengas tekee oikeaa vaimennusta, sen pitää olla leveä. 2,5 Bar lukee minimipaineena Schwalbe Big Apple 559-50 renkaassa ja ei se huonosti jousitetussa pyörässä täysin suojaa asfaltin reikäisiin kohtiin lujaa ajamiselta jne. Tämä vielä nylonpistosuojatulla ohuen sivuseinämän versiolla, joka on selvästi joustavampi kuin kevlarpistosuojattu paksukylkinen yksilö.

60 millin 406 omppu 1,5 Bar joustaa jo mukavasti.

ES
Viestit: 28
Liittynyt: 07 Huhti 2016, 20:56

Re: Korpinojakki

ViestiKirjoittaja ES » 24 Heinä 2016, 22:03

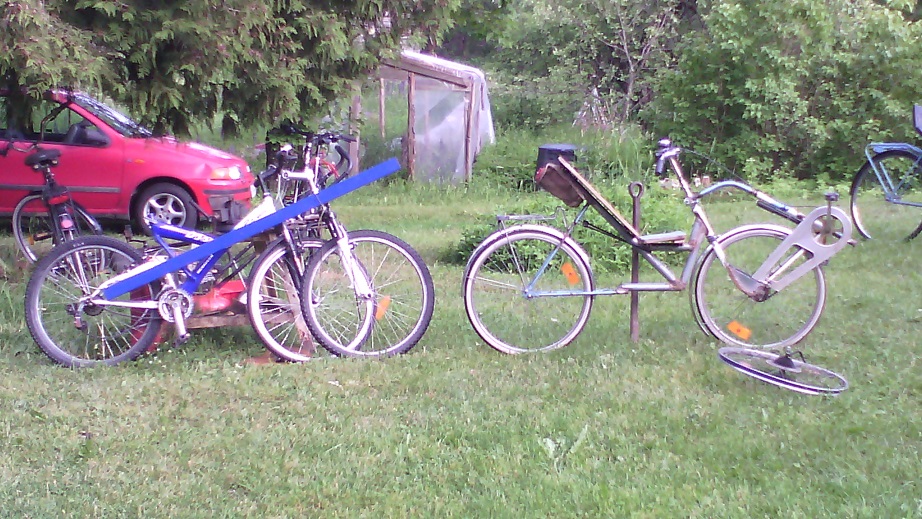

Minulta loppui kiinnostus koko viritykseen ja heitin osat takaisin samaan läjään mistä ne kaivoinkin :x .

Mutta heti seuraavana päivänä ajoin ketterän vanteen solmuun metsäautotien pinnasta törröttävää kiveä vasten ja laskeuduin vähemmän ketterästi ojaan.
Onneksi siellä oli mutaa kivien ja terävien kantojen sijaan.


Piti rakentaa jotain mikä kestää paremmin kivä ja kuoppia joten kaivoin varastoläjästä korpinojakkiin ajattelemani pyörät. Päätin käyttää myös korpinojakin nimeä ettei joka toinen foorumin ketju käsittele jotain minun kesken jättämääni kyhäelmää :oops: .
Ja MBB:hän siitä on taas tuli.
Kuvia en kauheasti kerennyt räpsimään kun rytistelin rungon mahdollisimman nopeasti kasaan kummallisen ilon ja raivon sekoituksen vallassa :twisted:.
Kopioin rungon mallin ketterästä lisäten siihen naruperän.

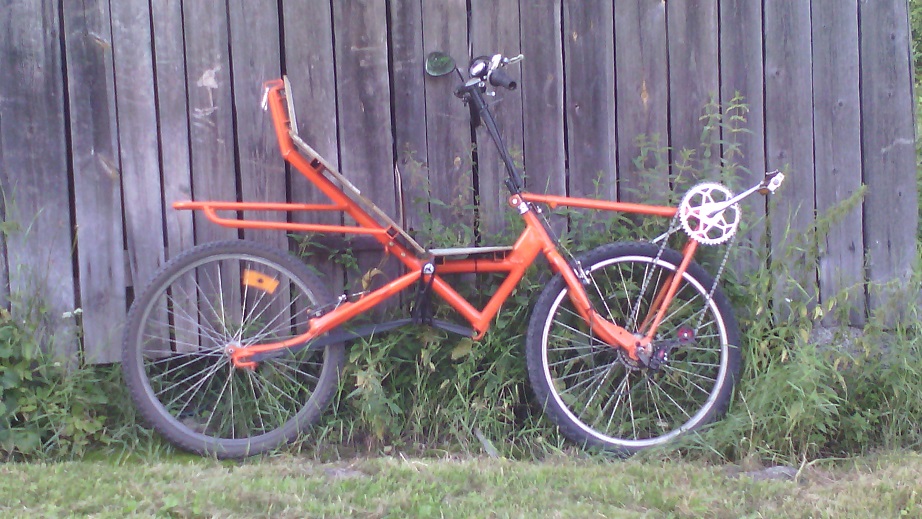

Seuraavana päivänä laitoin pyörän ajokuntoon ja totesin sen olevan tähänastisista ylivoimaisesti paras ajettava mutta näyttävän aivan hirveältä.

Pyyhin rälläkällä ylimääräiset sojottavat raudat pois ja maalasin koko roskan. Tämän jälkeen se näyttikin yllättävän hyvältä :D.

Selkänojan putki menee runkoputken sisään ja on kiinni kahdella pultilla, helpottaa paljon pyörän kuljetusta autolla.
Takahaarukka oli järkyttävän vetelä joten sitä piti vahvistaa parilla putkella. Tietysti olisi ollut helpointa tehdä koko haarukka alusta asti itse eikä väkisin käyttää liian hentoista etuhaarukkaa.

Avatar
Vilijami
Pistosuojattu sisällöntuottaja
Viestit: 4027
Liittynyt: 27 Maalis 2014, 10:19
Paikkakunta: Oulu

Re: Korpinojakki

ViestiKirjoittaja Vilijami » 25 Heinä 2016, 08:00

Tämä on hienompi kuin alkuperäinen suunnitelma :D
Minkälainen on ajaa? Naruperässä taitaa olla aika pitkä joustoliike, ottaako rengas tarakkaan kiinni kuopassa?

Avatar
PW
KOM
Viestit: 15825
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: Korpinojakki

ViestiKirjoittaja PW » 25 Heinä 2016, 08:34

Hyvältä se miustakin näyttää;)
Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

vaaka
Pistosuojattu sisällöntuottaja
Viestit: 3069
Liittynyt: 10 Maalis 2015, 09:13

Re: Korpinojakki

ViestiKirjoittaja vaaka » 25 Heinä 2016, 13:42

On näköä hyvinkin.

ES
Viestit: 28
Liittynyt: 07 Huhti 2016, 20:56

Re: Korpinojakki

ViestiKirjoittaja ES » 25 Heinä 2016, 13:56

Vilijami kirjoitti:Minkälainen on ajaa? Naruperässä taitaa olla aika pitkä joustoliike, ottaako rengas tarakkaan kiinni kuopassa?

Todella helppo ajaa, heti ensimmäisellä koeajolla pystyin ajamaan pelkillä jaloilla ohjaten. Ketterän akseliväli on 111cm ja tämän 121.5cm ja sen huomaa heti paljon parempana suuntavakautena vaikkei ketteräkään ole mitenkään huono ajettava. Liinat suorina renkaan ja tarakan väliin jää noin 2cm rako.

ES
Viestit: 28
Liittynyt: 07 Huhti 2016, 20:56

Re: Korpinojakki

ViestiKirjoittaja ES » 17 Elo 2016, 20:56

Hieman pyörän nykytilanteesta.
Pienin vaihde oli turhan raskas jyrkempiin ylämäkiin ja isoimpia vaihteita pystyi käyttämään vain alamäissä joten vaihdoin eturattaaksi jonkun lastenpyörän eturattaan, nyt vaihdeskaala asettuu juuri sopivalle alueelle.

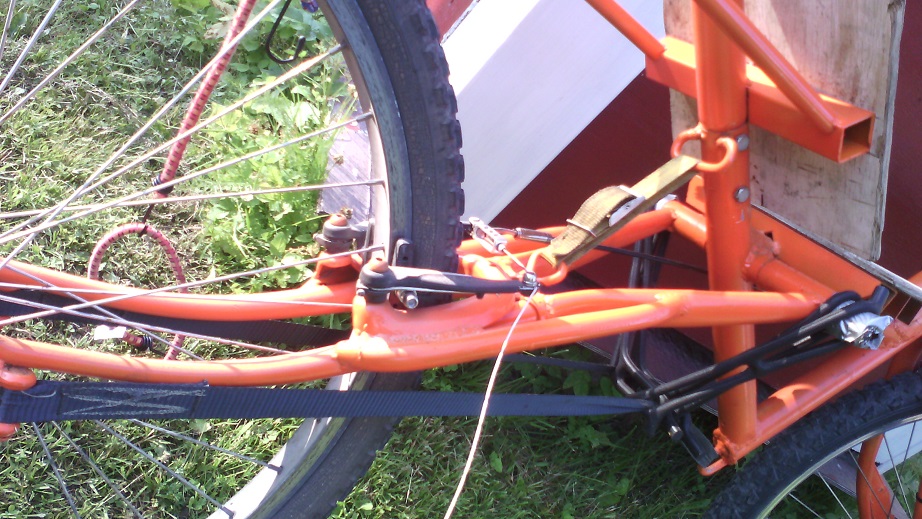

Naruperän pressukumit alkoivat haurastua ja katkeilla joten vaihdoin ne kahteen sisäkumiin. Nyt perä on huomattavasti jäykempi ja näyttääkin paremmalta.

Maastorenkaat vaihtuivat hieman sileämpiin 47mm renkaisiin ja pumpullekin löytyi paikka selkänojan runkoputken takaa.
oranssi vehje.jpg
oranssi vehje.jpg (184.34 KiB) Katsottu 2208 kertaa

Avatar
Premnas
Pistosuojattu sisällöntuottaja
Viestit: 2507
Liittynyt: 24 Maalis 2007, 21:47
Paikkakunta: Kaarina

Re: Korpinojakki

ViestiKirjoittaja Premnas » 17 Elo 2016, 21:04

Tyylikäs oranssi :) !
HP Velotechnik Scorpion 2009-, Optima Cheetah 2014-, Charge Cooker maxi 2 2016- ja VeloMotion Sequoia 2017.
