Avus streamliner

[tm]

Joko laskitte ensimmäisen mäen?

Pulkkamäkilaskut olisi pitänyt kokeilla ehjällä pohjalla ennen pyöränaukkojen leikkaamista, olisikin varmasti kiitänyt vauhdikkaasti mäkeä alas .

Vois jo kuvitella ja uskoo, ett tuo nähdään Nokialla ens kesänä.

Näin me rakentelijatkin uskomme .

[Puusilmä]

Eikös tämä ollut aiemmin delta? Etuveto ja kaksi ohjaavaa takapyörää? Onko minulta mennyt ohi jotain?

Huippuhieno toki on!

[Pastori]

Eikös tämä ollut aiemmin delta? Etuveto ja kaksi ohjaavaa takapyörää? Onko minulta mennyt ohi jotain?

Nope.

Tää on ollut se legendaarinen - takaohjattu trike > http://nojapyorafoorumi.fi/viewtopic.php?f=3&t=3404

[Puusilmä]

Nope.

Tää on ollut se legendaarinen - takaohjattu trike > http://nojapyorafoorumi.fi/viewtopic.php?f=3&t=3404

No niinpä se mieli vääntää asioita, juuri tuota muistelin, mutta jostain syystä keksin taakse kaksi rengasta...

[tm]

Josko seuraavaan malliin sitten lisättäisiin toinen rengas taaksekin, nelipyöräisethän ovat nykyään kovasti muodissa .

[tm]

Vaikkei foorumipäivityksiä ole hetkeen ollutkaan, niin Avuksen kehitys on jatkunut mm. tekniikan fundeeraamisen parissa. Penkkiäkin on tehty (tästä kirjoittelen oman viestin). Tänä viikonloppuna saatiin tehtyä korin alapuoliskoon alumiiniset poikkiputket (40x2 mm), joihin kiinnitetään etu- ja takaosan tekniikka.






[vph]

Ihan pro-hommaa siellä taas menossa.

Millaisessa lämpötilassa tuo uuni pidetään ja kuinka kauan paistetaan?

[jviirret]

Katoin noita tukirakennelman lautoja. Ihan ku ois varta vasten juuri tuon mittaiseksi sahattu. Päät suorassa kulmassa, ruuveissa oikeaoppiset upotukset, molemmin puolin koria yhtä suuret ylitykset, höylätty ja nurkat pyöristetty. Kai ne on jotain mahonkia ja lakattu ennen uunitusta Tehty ainakin huolellisemmin ku monella rakentajalla koko runko ja nuo on vaan tukirakenteita

Jukka

[tm]

Millaisessa lämpötilassa tuo uuni pidetään ja kuinka kauan paistetaan?

Tuolla 3 kW:n rakennuslämppärillä laatikon lämpötilan saa nousemaan vain noin 50 asteeseen, jolloin käytetylle epoksille (Ampreg 21) tarvitaan 16 tunnin paistoaika (post curing time).

[tm]

Katoin noita tukirakennelman lautoja. Ihan ku ois varta vasten juuri tuon mittaiseksi sahattu. Päät suorassa kulmassa, ruuveissa oikeaoppiset upotukset, molemmin puolin koria yhtä suuret ylitykset, höylätty ja nurkat pyöristetty. Kai ne on jotain mahonkia ja lakattu ennen uunitusta Tehty ainakin huolellisemmin ku monella rakentajalla koko runko ja nuo on vaan tukirakenteita

Sattui nyt ainoat nurkissa olleet suorat laudat olemaan höylättyjä. Loppu oli insinöörisihmisen turhaa tarkkuutta .

[tm]

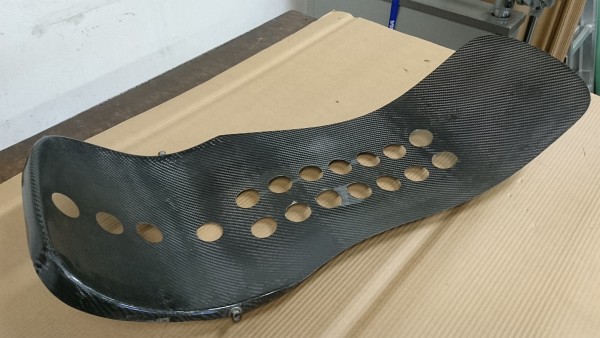

Muoto Avuksen penkkiin olisi ollut helpoin kopioida oman tallin kinneristä eli Questista, mutten ole täysin tyytyväinen sen muotoiluun, siispä malliksi otettiin ajarmalan Milanin penkki.

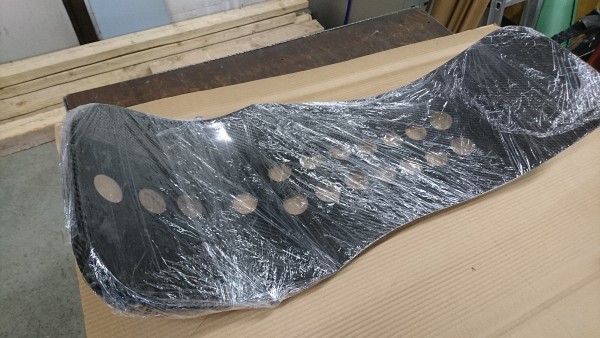

Ensin suojasin penkin pakkausteipillä ja muovikalvolla ("elmukelmulla").

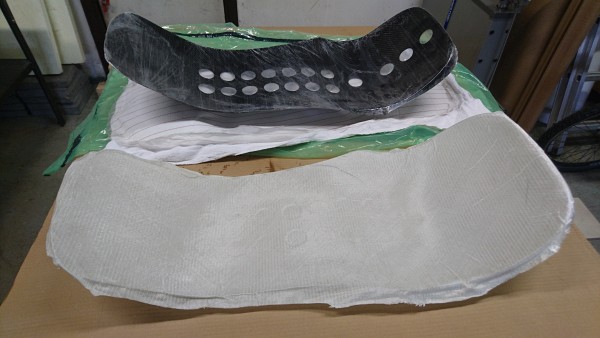

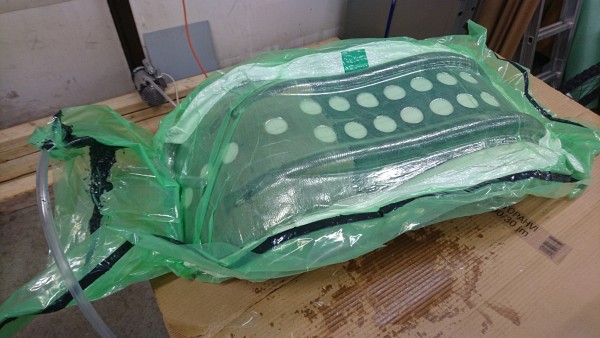

Sitten laminoin päälle kolme kerrosta lasikuitua. Koska en luottanut 100 %:sesti penkin suojaukseen, niin enempää en uskaltanut lutrata epoksin kanssa, vaan laitoin paketin vakuumisäkkiin.

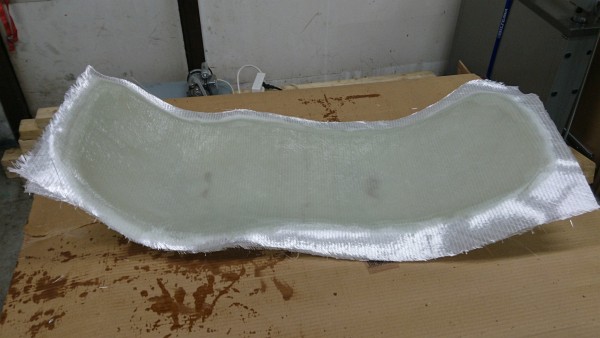

Kappaletta (=muottia) piti tämän jälkeen jäykistää vielä neljällä lisäkerroksella lasikuitua.

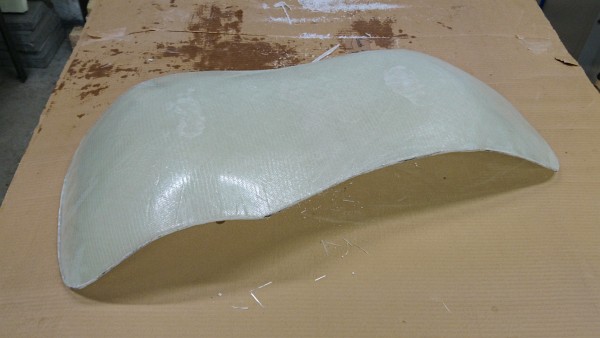

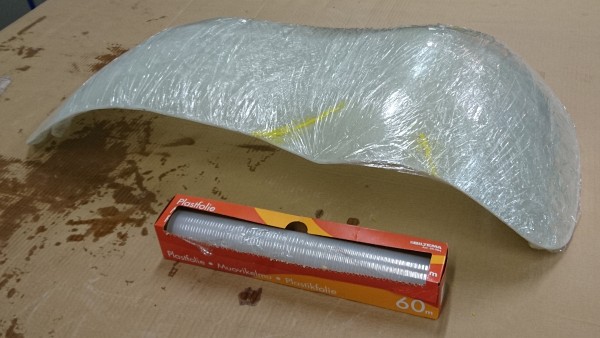

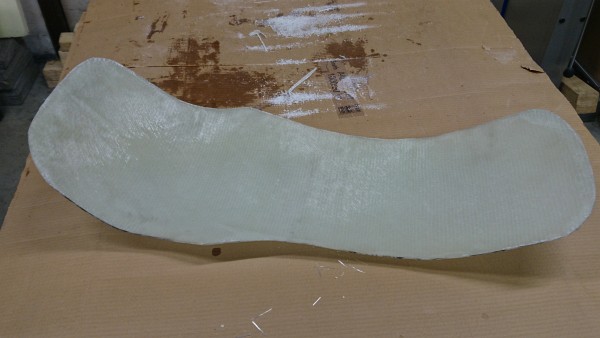

Koska ensimmäisen protopenkin pinnanlaadulla ei olisi niin väliä, niin työläs ja aikaavievä muottipinnan viimeistely päätettiin jättää myöhempään ajankohtaan. Siispä muotin päälle vain elmukelmua estämään epoksin tarttuminen.


Tämän päälle tuli pari kerrosta hiilikuitua, ja alipainesäkitys.

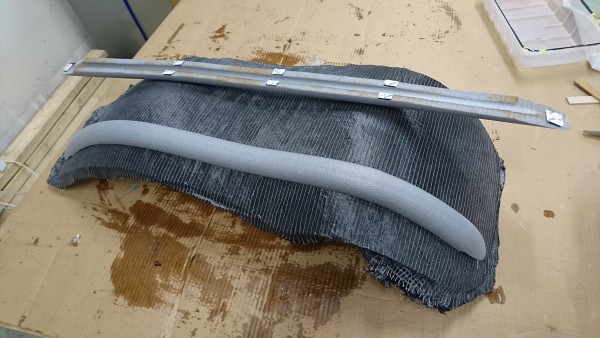

Seuraava vaihe oli jäykisteiden lisääminen, "kylkiluiden" aihiona toimi halkaistu putkieriste. Näiden päälle vedin kaksi hiilarikerrosta. Ja jälleen säkkiin.


[tm]

Käytetty alipaine oli liikaa putkieriste-solumuoville, jonka kokoonpainuessa hiilarikerrokset olivat menneet ruttuun.




Jäykkäreiden jäykkyys ei ollut kummoinen, joten lisäsin niiden päälle vielä 2 - 3 kerrosta hiilarisuikaleita.



Lopputulos vaikutti nyt kokeilukelpoiselta. Mahdollinen lisämodauksen tarve ja lopullinen kestävyys selviää vasta kinneriin ruuvaamisen jälkeen ja viimeistään käytössä.
Massa tällä hetkellä 478 grammaa.


[tm]

Miksi ihmeessä Tapatalk ei näytä kuvia oikeilla paikoilla (tekstin välissä kuten ne tietokoneella tuli laitettua), ja kuvat ovat vielä väärässä järjestyksessäkin???

[PW]

Menikö putkieriste ruttuun paineesta, vai olisko epoksi sulattanu sitä? Jäykempi solumuovi toimis myös jäykkärinä, ei pelkkänä jäykkärin muottina.
Saako näitä penkkejä missä vaiheessa tilattua? ; (

[tm]

Meni ruttuun paineesta, epoksi ei sulata tuota. Vähän jäykempi solumuovi olisi parempi, tai vaihtoehtoisesti laminoida kerros hiilaria ilman vakuumia, ja sen kovettumisen jälkeen loput kerrokset säkityksen kanssa.

En lupaa ehtiä tehdä penkkejä myyntiin lähitulevaisuudessa, Avus pitää saada ensin valmiiksi. Mutta jos vaikka Nojailijalla olisi jossain vaiheessa luppoaikaa, niin viimeistelemätön muotti on vapaasti käytettävissä...
