Ok, olen ymmärtänyt väärin. Minä olen luullut, että moottorijarrutus ja sen energian talteen ottaminen on kaksi eri asiaa. Olen vaan tavallinen muusikko ja luokanopettaja, enkä sähköinsinööri
Ymmärrän nyt, että moottori toimii tuossa tapauksessa niin kuin dynamo, eli generaattori.
Nyt tuli mieleen, että eikö sitä energiaa voisi jollain tavalla päästää "harakoille"? Joku vastus väliin, joka kuluttaa sen ylimääräisen?

Mä en kans usko että. Gers toimii vuoriston pitkissä alamäissä. Niissä on niin paljon tarjolla energiaa, että ei se yksinkertaisesti mahdu akkuun.

[Härski]

Toki ilmaa voi lämmittää, monellakin tapaa. Joko lömpövastuksella... Tai sitten vaikkapa jarruvarjolla!

Sellainen kilowatin.. Parin, lämpötehoa kestävä vastus vain on jo melkoinen laitos mukana kuljetetavaksi. Haihdutuspinta-alaa täytyy olla paljon ettei lanka vallan sula.

Pieni saunankiuas vois olla aika hyvä! Olis kiuas valmiiksi lämmin kun tulee lenkiltä.

[Mahe]

Jos kinnerin keulaan laittaisi potkurin ja pyörittäisi sitä moottorijarrutuksesta saatavalla sähköllä sellaiseen suuntaan että sekin jarruttaisi vielä lisää?

[Vilijami]

Ei taida Bilteman laite riittää, vai? 12–48 V. Mun systeemissä on akut nominal voltage 50,4V.

B-kaupasta ainakin löytyy.
https://www.biltema.fi/veneily/veneen-s ... 2000041888

Itse uskaltaisin kokeilla, koska vaikka voltit menevät vähän yli, niin ampeereita biltsun katkaisija kestää 200 ja sulla on vaan 50A sulake.

[Ralii]

Kyllä mä laittaisin jonkun sähkögrillin ni sais herkutella sit ku on mäki laskettu.

Regen on ainakin velogatissa aivan ehdoton. Ilman en olisi enää.

[jori]

Ei taida Bilteman laite riittää, vai? 12–48 V. Mun systeemissä on akut nominal voltage 50,4V.

B-kaupasta ainakin löytyy.
https://www.biltema.fi/veneily/veneen-s ... 2000041888

Hyvin riittää. Jännite ei ole tuossa kynnyskysymys, jos vain Ampeerit riittää. Jännitteenkesto on rajoitettu tuohon 48 volttiin lyijyakkujen takia. Todellisuudessa 48 Voltin lyijyakkusysteemissä jännite on latausvaiheessa 57 V paikkeilla. Tuollainen muutaman kymmenen voltin jännite eristyy aivan ohuella 0,1 mm muovikalvolla. Ei noissa rakenteissa ole mitään syytä tehdä mitään eristysrakennetta noin ohueksi. Helppohan tuosta on silmällä katsoa, mistä läpilyönti tulee jos on tullakseen ja onko siinä riittävästi eristettä välissä. Arvaisin, että tuhat volttia kestää helposti.

[ajou]

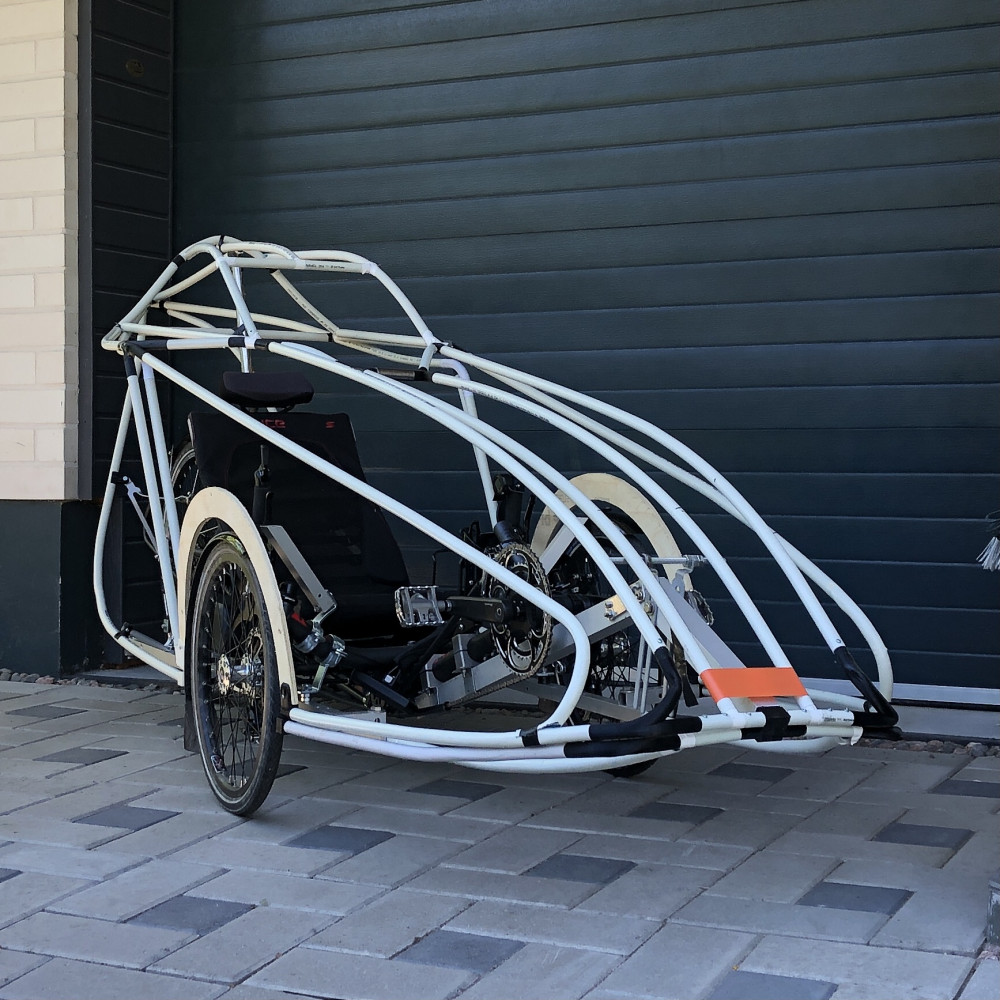

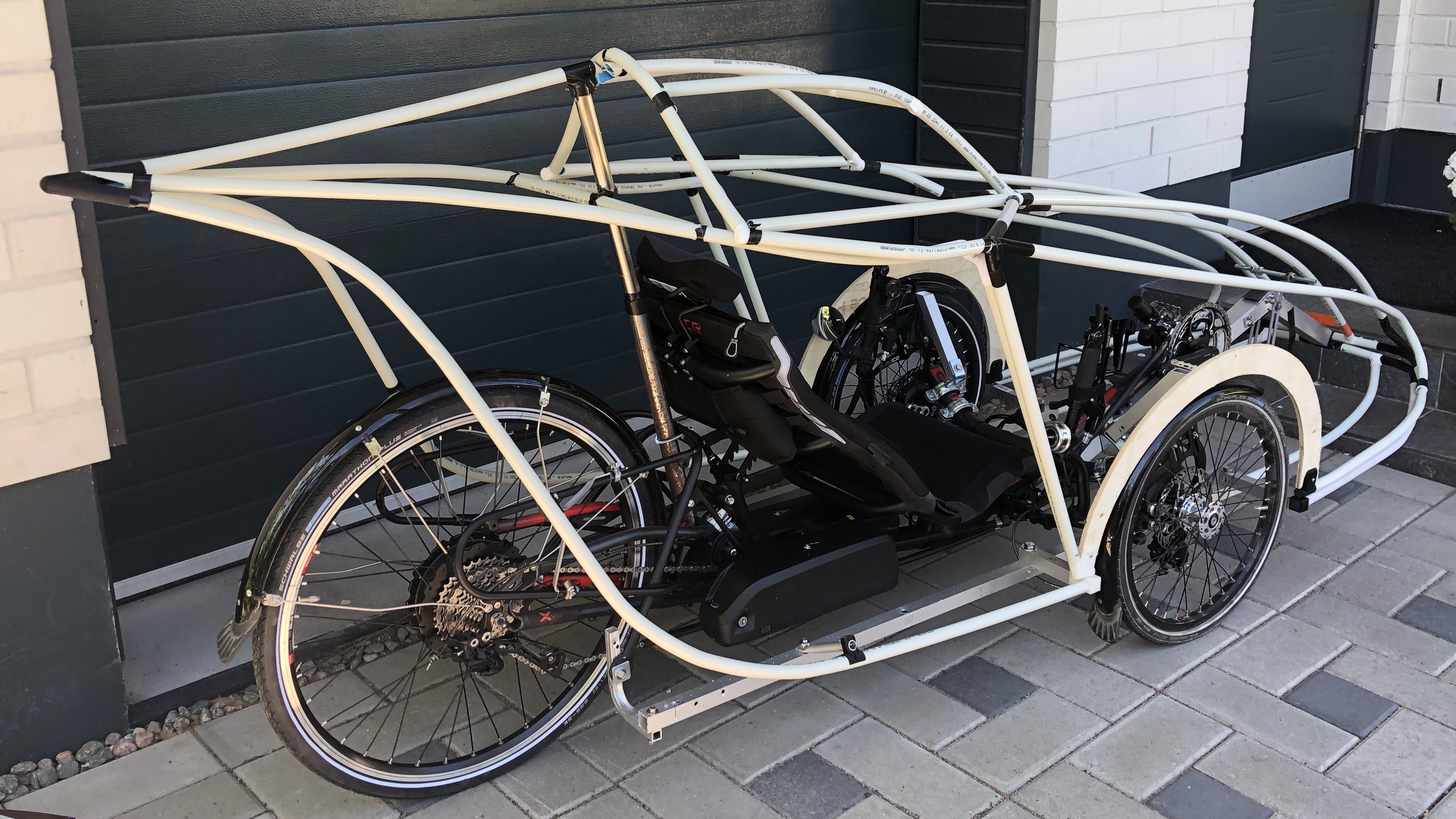

Nyt alkaa olla jo näytettävääkin! Runko sähköputkesta on muotoineen nyt sellainen, että olen siihen tyytyväinen. Vähän täytyy noita etupuörien yläpuolisia kaaria vielä muokata, että joustoliikkeelle on tarpeeksi tilaa. Samaten tuon pohjan neliöputkesta tehty tukirinko on liian pitkä ja näkyy rumasti takakaaren alta. Täytyy siis lyhentää ja kiinnittää se eri tavalla tavaratelineeseen. Samaten yksi takaosan sivutuki puuttuu vielä.
Seuraavaksi taivuttelen rungon sisälle tukikaaret alumiiniputkesta, sitten pääsenkin jo kankaan mallaamiseen.
Proton ekaan versioon tulee joku kevyt ja edullinen joustava kangas, sillä en uskalla tehdä lopullista siitä Scotchlite-kankaasta, ennen kuin olen harjoitellut halvemmalla

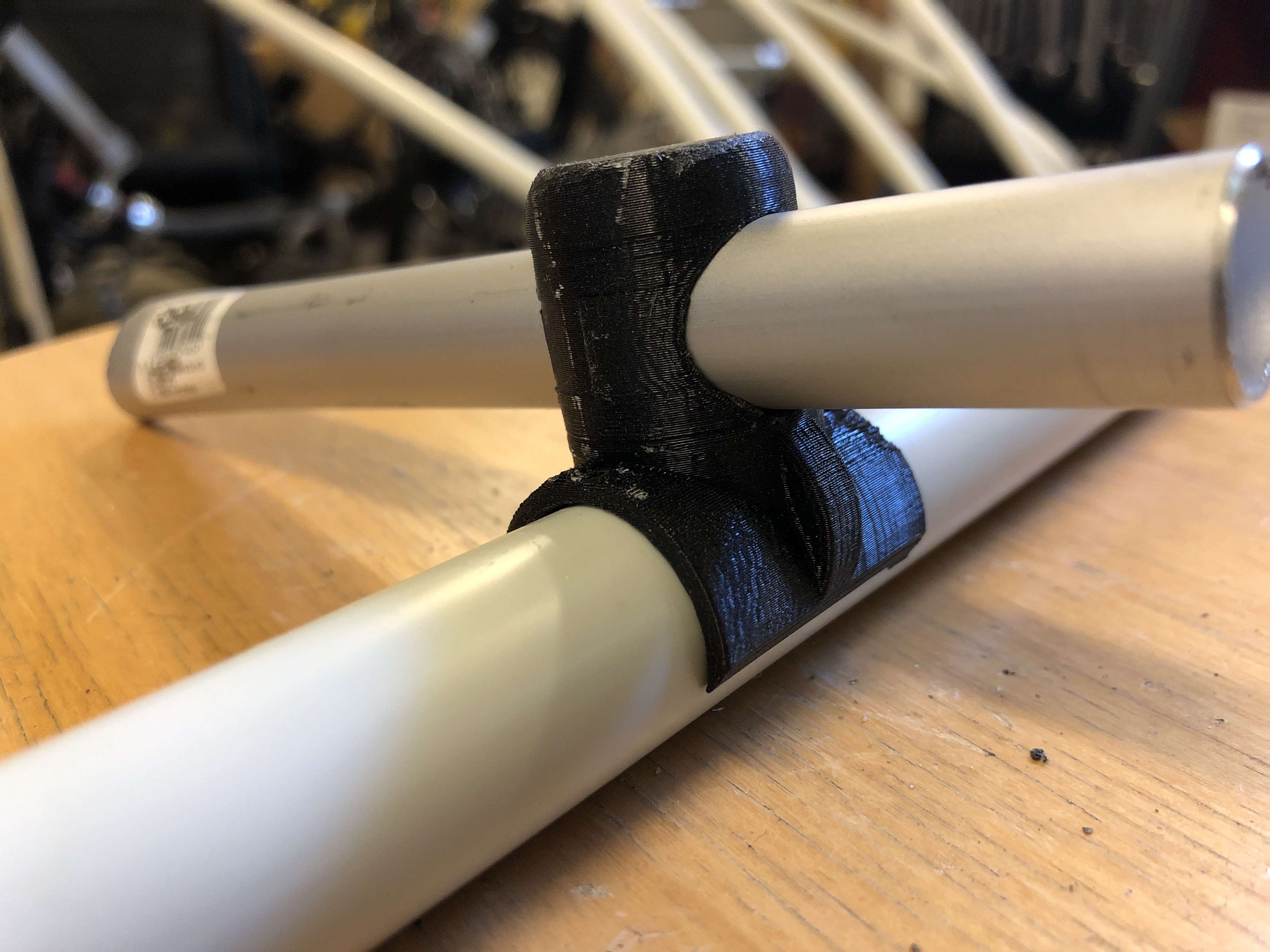

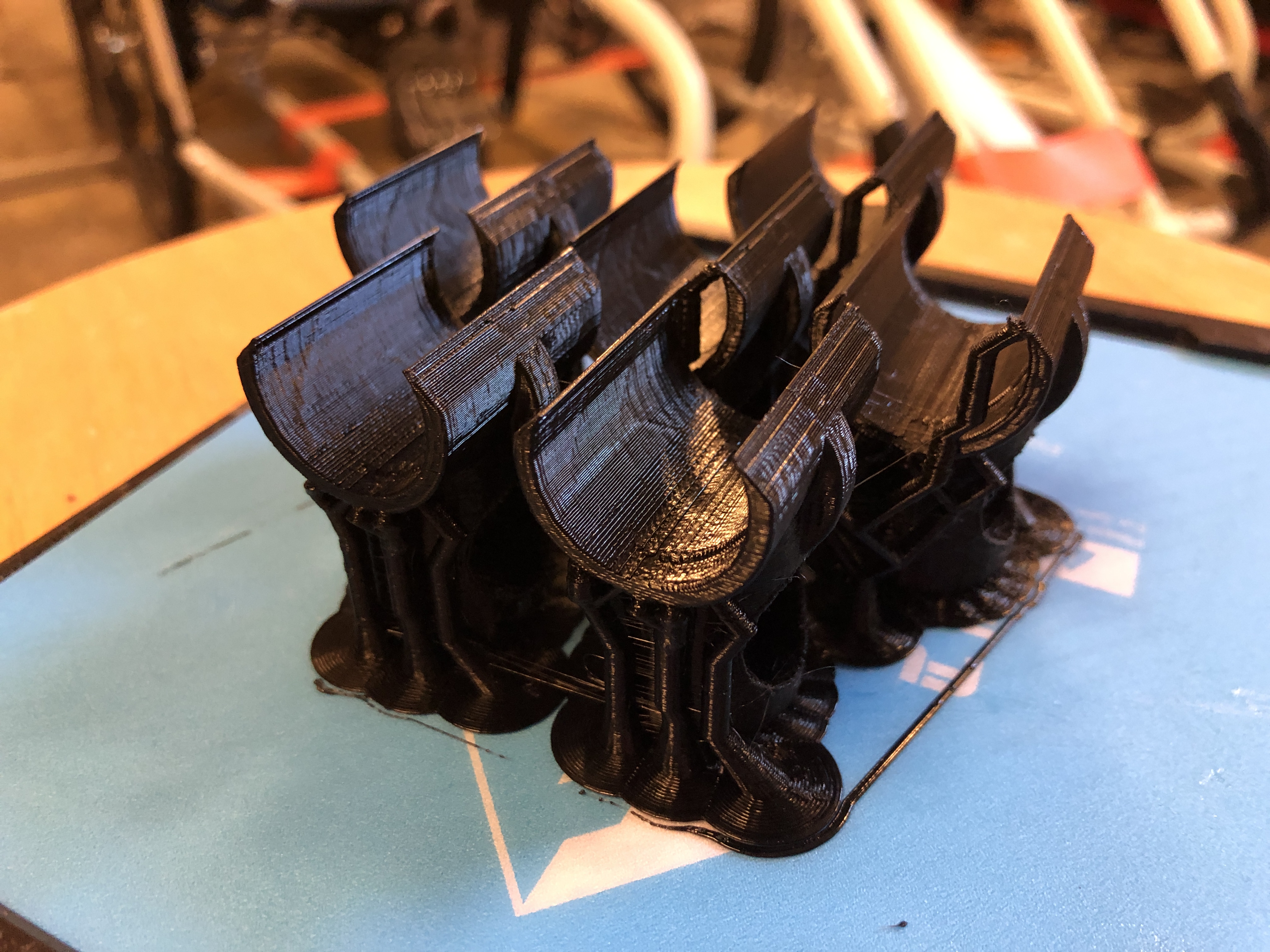

3D-tulostin laulaa yötä päivää, että saan nuo kaikki putkiliitokset tehtyä. Kuvassa vielä teippiliitoksiakin mukana, älkää antako sen häiritä.
Tämähän alkaa näyttää siltä, että saan kuin saankin proton torstaiksi ajokuntoon

[ajou]

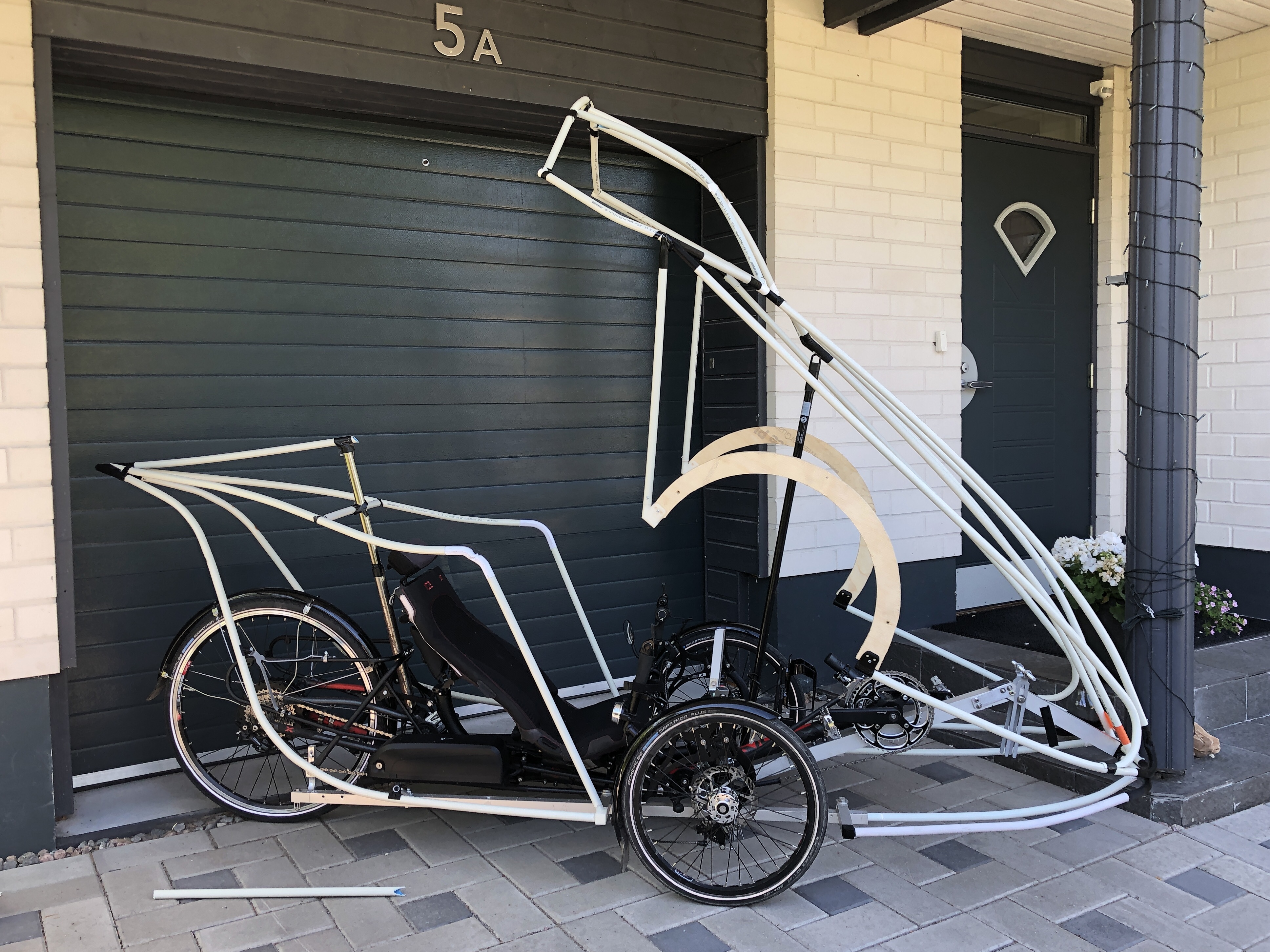

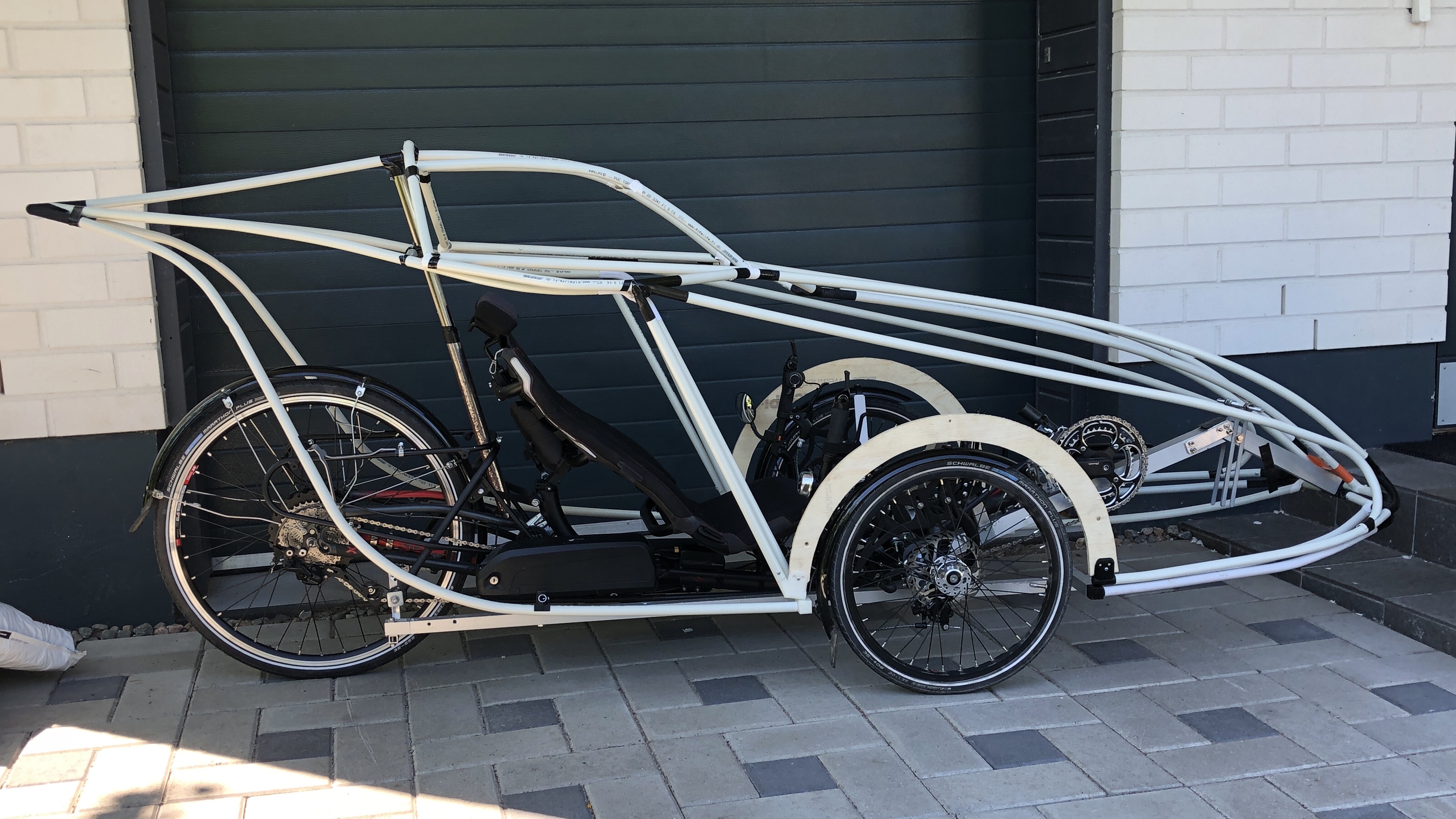

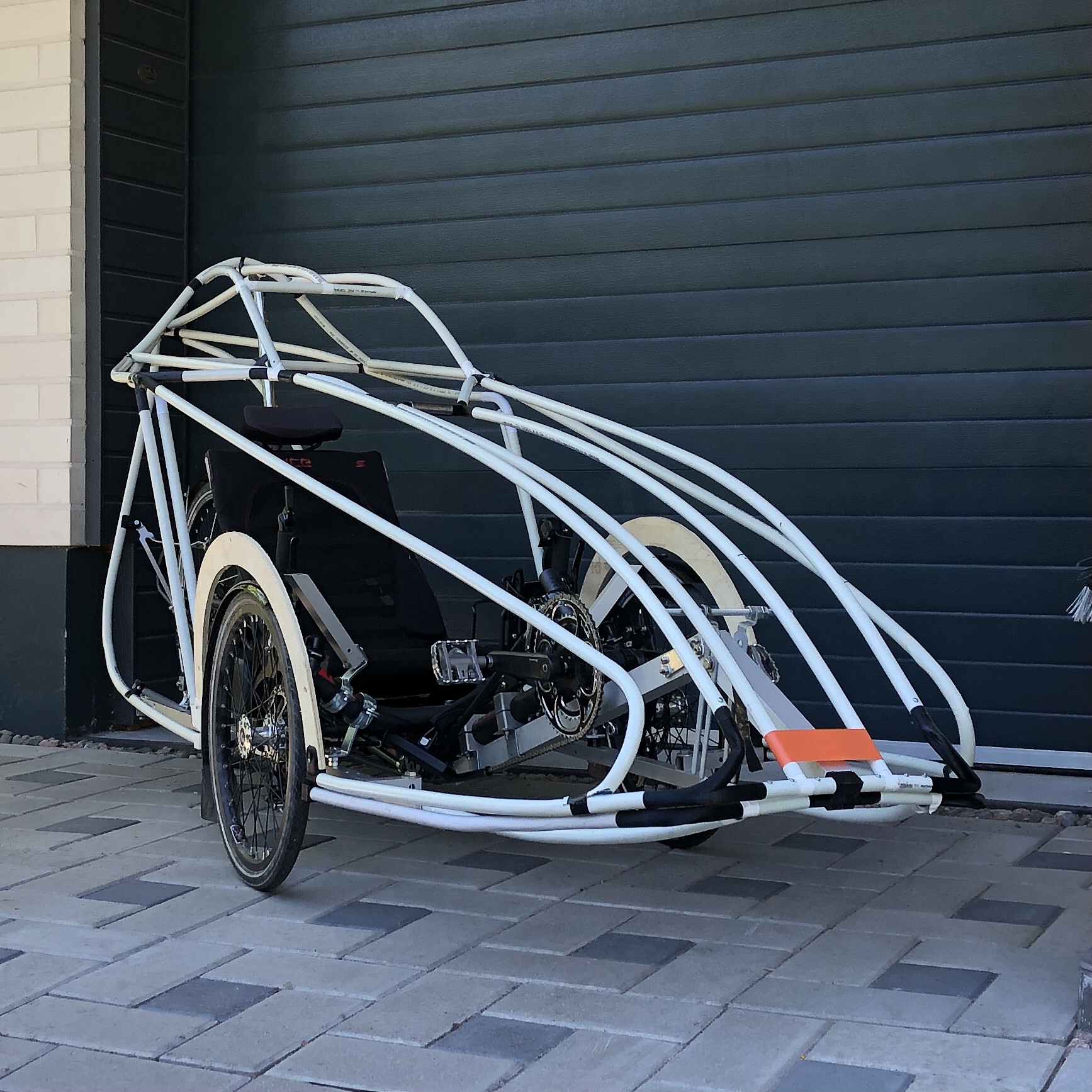

Päätin sitten muuttaa lokasuojarakennetta niin, että säilytän Sprintin omat lokasuojat ja katteen etuosa tulee niiden päälle. Kate siis leveni n. 10 cm noihin 3d-kuviin verrattuna. Suunnittelin ensin sellaista rakennetta, että kangas olisi joustanut käännöksissä sivuun lokasuojan/etupyörän tieltä, mutta aikani pähkäiltyäni ja testirakenteita rakenneltuani päätin hylätä tämän ja tehdä asian yksinkertaiseksi. Tällä tavalla ei triken ohjaukseen tarvitse koskea lainkaan, eikä siis muuttaa sitä tiller- eli yläohjaukseksi, niin kuin Arcus I:ssä on.

[ajou]

[jori]

Hyvältä näyttää!
Rakenne on yksinkertaistunut ja muoto on nyt yhtenäinen. Vauhdikkaan näköinen ilmestys.

[ajou]

Kiitos Jori! Pari muutosta on tuohon 3D-mallin jälkeen tullut. Se oli tehty ICE VTX:n mallin päälle. Kattoa piti laittaa vähän korkeammalle ja keulan muotoa on myös vähän yksinkertaistettu.

[tm]

Hieno! Projektiin uhratut tunnit eivät todellakaan ole kuluneet hukkaan.

[ajou]

Aika hauskan näköinen tuli tuosta "pyrstöstä". 3D-mallinnusta mielenkiintoisimmillaan!

[Mahe]

Toi piikki huutaa led-valoja sisäänsä

[janx]

Toi piikki huutaa led-valoja sisäänsä

On muuten aavistuksen hankalaa toteuttaa sekä kestävä, että hyvin valoa sirottava rakenne.
