Tikkurunkoinen talvipyörä

[Wacky]

Mikä noissa putkien sisäisissä vedoissa niin houkuttaa?
Mietit reitit valmiiksi ja laitat runkoon kiinnikkeet vaijereille niin saat ne menee nätisti eikä tarvii sit murehtia hiertymiä putkien sisällä. Joissain nää on tehty vielä kouruilla putkien alapuolella jolloin ne ei näy, mutta ne on helppo huoltaa.
Vähän huonot sisäiset vedot on huoltamisen painajainen.

[Polkumies]

Noita sähköjohtoja varsinkin tulee tolkuton nippu, ja sisällä ne olisivat nätisti poissa tieltä ja paremmin säältä suojassa. Ylimääräiset johtolenkit saa myös nätisti piiloon. Läskipyörää rakentaessa pyöristelin aika huolellisesti reiät runkoputkien välillä ja sisään- ja ulosmenot, jotta hiertymistä ei toivottavasti pääse tapahtumaan.

Erona läskiin olisi enää vaihdevaijeri ja takajarruletku, joiden reiteistä tulisi hyvin suorat tällä uudella runkosuunnitelmallani. En usko huoltamisen olevan ongelma, toisin kuin mutkaisemmassa rungossa. Tässä olisi se monimutkaisin kohta, sekin vain loiva kaarre haarukkaputkesta päärunkoon:

Ei siis välttämätöntä saada sisäisiä vetoja, mutta houkuttelisi kun melkein täysin onnistui läskipyörässäkin.

[Polkumies]

Tarvitsisin jäykän etuhaarukan, johon mahtuu 29x3-tuumainen rengas. Sellaisia on hyvin heikosti saatavilla, ja jos onkin niin hinta on aika korkea, esim
https://www.bike24.com/p2132743.html

Jos nyt haluaisin rakentaa haarukan itse perusteräksestä, niin kuinka isoja ulkomittoja/kuinka paksuja seinämiä pitäisi käyttää? Kaupalliset teräshaarukat ovat esim. 4130-kromolia, joka on ehkä tuplasti vahvempaa kuin heikoin rautakauppatavara.

Riittäisikö 40x20x2mm putki haarukan piikeiksi ja ylös poikittaiseksi osaksi?

[Polkumies]

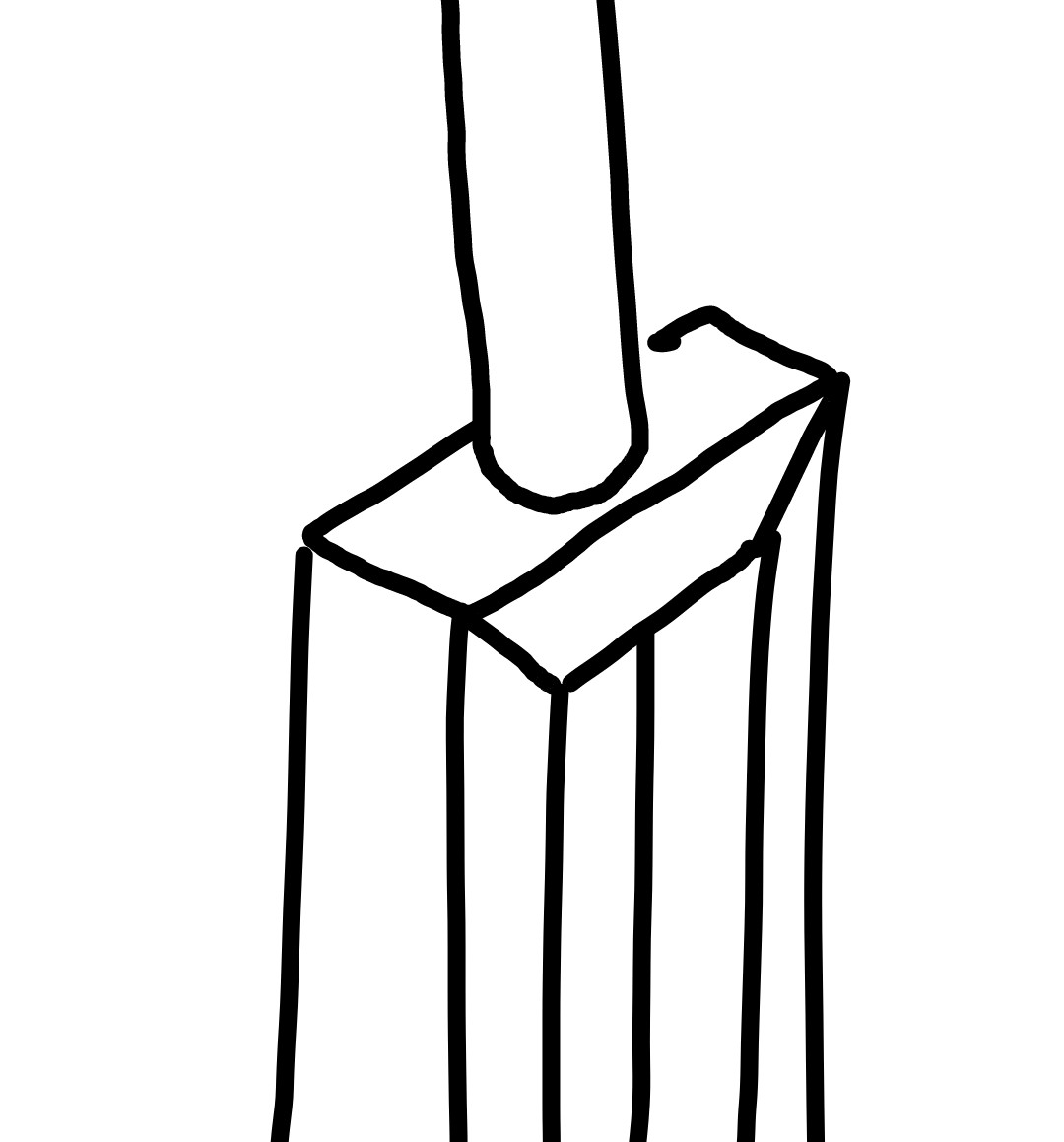

Tällainen rakenne:

Entä ohjainputken liittäminen haarukkaan? Haarukkaan pitäisi varmaan hitsata sorvattu holkki kiinni, johon lämpökutistusliitoksella ja alhaalta hitsaamalla liittäisi ohjainputken. Joka tapauksessa niin ettei yläreunaan tulisi hitsiä.

[Polkumies]

Toinen vaihtoehto olisi käyttää bmx-haarukkaa, joka on riittävän leveä 3-tuumaiselle renkaalle ja pidentää haarukan piikkejä. Saakohan pidennyksen liitoksesta riittävän kestävän?


Bmx-haarukka on suunniteltu rajuun käyttöön, mutta toisaalta vain 20-tuumaiselle renkaalle. 29-tuumainen tekee lähes 50% pidemmän momenttivarren jarrutusvoimille. Lisäksi ohjainputket tuppaavat olemaan lyhyenpuoleisia.

[jori]

Bidennyksen kuormitus jää monta kertää vähäisemmäksi kuin kokonaan uuden haarukan olkapään kuormitus. BMX pyörän haara on n. 300 mm syvä ja samoilla perusteilla 75-622 haarukan syvyys n. 450 mm. Kaupallisen BMX haarukan olkapäät kestävät kyllä tuon 1,5-kertaisen kuormituksen ja jatkoliitokselle tulee vain 150/450=30% olkapään kuormituksesta. Toki jarrun puolen haaran pitää kestää jarrumomentti, joka on noin 40% olkapään vaatimuksista.

Yhteenveto: Jatkoksen saaminen kestäväksi on paljon helpompaa kuin haarukan olkapään, saati ruotoputken alapään, jossa vaatimukstaso on olkapäähän nähden yli tuplasuuruinen.

[Vilijami]

Entä fatbiken etuhaarukka? Niitä luulis löytyvän?
Täällä ollaan vuosikaudet levennetty haarukoita vääntämällä etuvetoisiin pyöriin, niin vois kai tässä tapauksessa vääntää kapeammaksi?

[Härski]

Jos päädyt tekemään itse tuon haarukan niin laita kruunun ja haarukkaputkien välisten saumojen päälle vahvistus/varmistus pellinpalaset, jotka on katkaistu viistosti päistään. Ikään kuin puominostureissa vahvikelevyt niveliä ja sylintereitä varten. Näin jatkosauma vahvistuu eikä kuormitukselle tule niin selkeää huippukohtaa sauman reunaan.

Yhdestä diy etuvetoisesta mulla tahtoi ohuet haarukkaputket irtoilla. Ongelma loppui kun kasvatin kiilmaisesti putkien leveyttä kruunun alueelta.

..Muuten..pyöreistä vesijohtomutkista saisi kauniin kaarevan kruunun pyöreille haarukkaputkille. Toki olisi pois sun tyylistä silloin.
