Ei näköjään ole vaan lisävipu ohjaa voiman suuntaa. Sekä tukevoittaa iskarin kiikityskohtaa. Muodostaa eräänlaisen kolmiotuen.
Runkofiilistelyä
-
Nojanalle
- Pistosuojattu sisällöntuottaja
- Viestit: 4909
- Liittynyt: 09 Touko 2010, 07:33
- Paikkakunta: Jyväskylä
Re: Runkofiilistelyä
-
Pastori
- Pistosuojattu sisällöntuottaja
- Viestit: 7060
- Liittynyt: 22 Joulu 2007, 16:07
- Paikkakunta: Joensuu
- Viesti:
Re: Runkofiilistelyä
Jep.

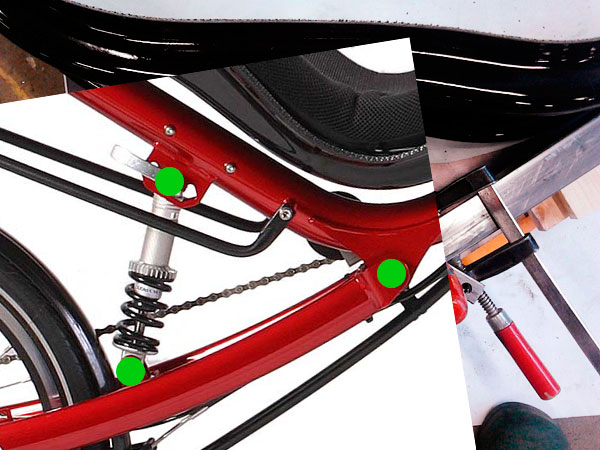

Tässä vastaavalla takahaarukalla varustettu Nazca tuossa mun pohjan päällä.
- nazca_vertailu.jpg (72.88 KiB) Katsottu 825 kertaa
Tässä piirroksessa on käännetty Giantin pyörä niin että kiinnityspisteet (iskarin kiinnitys haarukassa - ja rungon liitoskohta) vastaavat toisiaan.
- penkki_iskari_pisteet.jpg (71.71 KiB) Katsottu 825 kertaa
Tuo vastaava piste siis siirtyy vielä ylemmäs kuin tuo eileniltainen Stetson Harrison menetelmällä asemoitu piste.
Nytpä ymmärränkin miksi nojapyörissä on nuo mahdollisimman lyhyet iskarit
Mutta tällä nyt mennään. Tämähän oli se mallia edullinen CRC:ltä.
Summa summarum. Teen tuohon runkoputkeen tukiputken joka tuo kiinnityspisteen tuonne G(iant)-pisteen tienoille. Samalla voi tutkia sitä voisiko tuon penkin tukea jotenkin siitä samasta palikasta.
