Di-työ motskarin rungon rakentelusta

[Jarcco]

Löytyi mielenkiintoinen diplomityö aiheena:
MOOTTORIPYÖRÄN RUNGON MUUNTELUN VALVONTAKRITEERIT
MUUTOSKATSASTUKSESSA
Voi kiinnostaa moottorittomien kulkupelien rakentelijoitakin.
Huom, iso tiedosto, latautuu hitaasti.

http://www.doria.fi/bitstream/handle/10 ... 262284.pdf

[Pastori]

4.5mt, ei nyt nykypäivänä niin mahdottoman iso ole.

Muistaako joku on polkupyöriä tehty ristikkotyyppisellä rungolla muita kuin Moulton?


[mhelander]

No ainakin CatBike Mushashi on osittain sellainen. Ja entäs legendaarinen Lightning P-38 ?

[Nojanalle]

Eiköhän noita jokunen pyhtonkin ole tehty , jos väärin en muista.

[jori]

Nyt kannattaa olla tarkkana, eikä sekoittaa tasoristikkoa avaruusristikkoon. Niin moottori- kuin polkupyöränkin rungon pääasiallinen jäykkyysvaatimus on rungon vääntö, eli etupyörän maakosketuspisteen liikkeen välittyminen takapyörälle ja päällä istuvalle kuskille. Rungon pitää siis mahdollisimman jäykästi välittää kulkusuunnan suuntaisen akselin ympäri kiertäviä voimia. Tasoristikko on tämän kuormituksen suhteen varsin huono ja vastaa vain ristikon sauvojen (putkien) vääntöjäykkyyksien summaa. Avaruusristikossa jäykkyys perustuu ristikon sisään jäävän monikulmioon. Se nostaa jäykkyyttä merkittävästi noiden ristikon muodostavien elementtien vääntöjäykkyyden summaa suuremmaksi, mutta ei välttämättä tuota taivutukseen liikaa jäykkyyttä. Tasoristikon käyttö kaksipyöräisessä osoittaa vain joko osaamattomuutta tai keskittymistä muihin seikkoihin, kuin rungon ajodynamiikkaan vaikuttaviin ominaisuuksiin.

Eipä tuossa diplomityössä käsitelty avaruusristikkorunkoja lainkaan, vain kehärakenteita ja putkien väätöjäykkyyden summaan perustuvia häkkyröitä.

[mhelander]

Joo itsekin ymmärsin että avaruusristikosta puhuttaisiin. Siksi kaivoin P-38:n esiin ja mainitsin Mushashin joka on sellainen osittain.

Molemmissa on pitkää runkoa jäykistetty "emäputkella" jota tuetaan 3d-mesh rakenteella. P-38 on ollut kautta aikain yksi jäykimmistä rungoista ja siten parhaita mäkisissä maastoissa.

[Pastori]

Eipä tuossa diplomityössä käsitelty avaruusristikkorunkoja lainkaan, vain kehärakenteita ja putkien väätöjäykkyyden summaan perustuvia häkkyröitä.

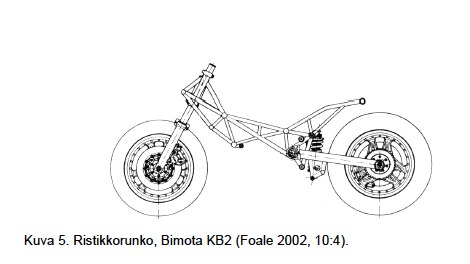

Juu. Mutta kun on vilkas mielikuvitus ja osaa kattoo vaan kuvia, niin tämä tuli heti mieleen.

Hain tosiaan noita kaupallisia tuotteita. Kumma ettei tuo P-38 tullut mieleen vaikka olen sitä aiemminkin kuolaillut. Sen rakentajathan ovat rakennelleet ristikkorakenteita noihin rakettien laukaisusysteemeihin - joten olisko niillä kokemusta jäykkyydestä muualtakin kuin siviilielämästä (sori. en voinut vastustaa kiusausta).
