Levyjarrujen kiinnitys - kuvia

[Pastori]

Jos haluut hyvää kiertoon, niin pistä ton levyjarrukorvakkeen piirros jakeluun.

[jviirret]

Jos haluut hyvää kiertoon, niin pistä ton levyjarrukorvakkeen piirros jakeluun.

Näitähän on "netti pullollaan":

Tuosta vaan piirtää harpin ja viivottimen avulla levyyn ja rälläköi irti, akselin hahlo toki johonkin nojakkiin sopivaan suuntaan.

Jukka

[mhelander]

Näitähän on "netti pullollaan":

Tuosta vaan piirtää harpin ja viivottimen avulla levyyn ja rälläköi irti, akselin hahlo toki johonkin nojakkiin sopivaan suuntaan

Juuri noin sen tein. Löysin Hayes:n sivuilta vastaavan mittakuvan. Itse väärinkäytän vanhaa mauseria harppina... kahdella kaarteella kauempi reikä kohdalleen ja siitä mittaamalla lähempi. Tietysti mallasin että satula passaa aiottuun positioon.

[Pastori]

Hyvä jätkät, nyt se on tässä kaikkien ilona.

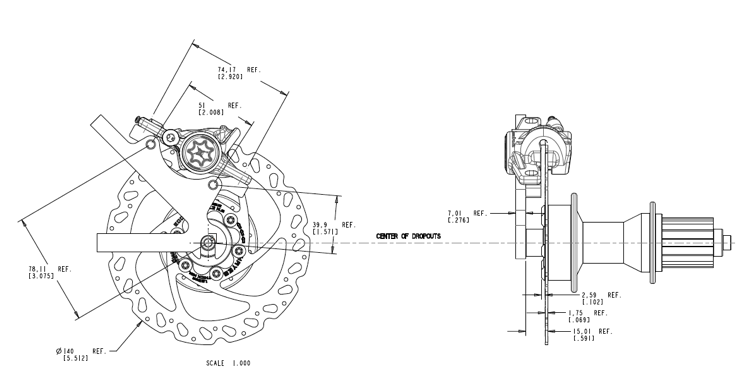

Mulla on se Hayesin piirros PDF muodossa vektorina - laitoin sen jakoon tänne > https://dl.dropbox.com/u/33726/specs_pu ... nnitys.pdf

Piirros siis tämä:
