TÄH! (TÄysjousitettu Hipsu) josta tuli Flevo trike

[jori]

Kysypä seuraavaksi, kun tapaat sorvarin, mitä materiaalia tuo nappula tarkkaan ottaen on. Sorvissa on mukavampi vähän kovempi materiaali, johon saa helpommin sileän työstöjäljen, siksi käyttävät mielellään hiilipitoisempia teräksiä sorvihommissa. Jos se on rakenneterästä hiilipitoisempaa, esim. nuorrutusterästä, se karkenee hitsatessa ja -totta tosiaan- turpoaa mitoiltaan. Hehkuttamalla sen saa pienenemään takaisin, mutta pitää tietää, mitä ainetta se on, jotta voi päätellä missä lämpötilassa ja miten kauan pitää hehkuttaa. Jos haluat tutustua asiaan tarkemmin lämpökäsittelyprosessi on nimeltään "normalisointi" tai "pehmeäksihehkutus"
http://www.ims.tut.fi/vmv/2005/vmv_4_1_1.php#2

[Vilijami]

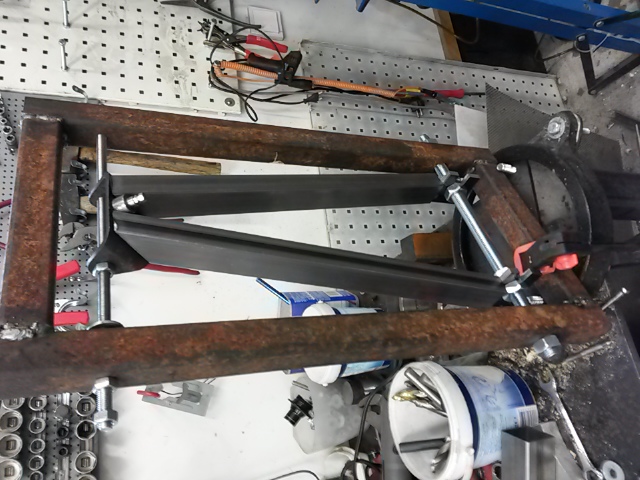

Etuhaarukkajigi

[jori]

Huomaathan, että haarukan puoliskot pitää saada kiinni toisiinsa mahdollisimman vääntöjäykällä elementillä. Tähän soveltuu haarukan putken leveyden mittainen neliöputki tai vastaava. Jos haarukan puoliskot ovat vain tuon levyn varassa "punoutuu" etuhaarukka ja etupyörän asento on liian joustava ja ajaminen vaikeaa. Mitä laajempi tuo väliputki on poikkileikkaukseltaan, sitä jämympi rakenne.

Tässä kuva, miten etupyörä kallistuu ja etuhaarukan punoutuessa, vaikka onkin pieni kiekko. Suuremmalla kiekolla kiertymä olisi vielä suurempi.
Tuossa etuhaarukassa on vain haarukkavarsien päälipuolelle hitsattu levy, johon kumijoustin vastaa. Vääntöjäykkyyden kannalta olisi tärkeää, että levyn sijaan käytetään varsien välissä umpiprofiilia (neliö- tai suorakaideputen pätkä).

[Vilijami]

Totta puhut! Ohjeissa tuohon on speksattu 2mm pelti, mutta taidan laittaa samaa palkkia pätkän poikittain kuin haarukkakin on. Haarukkaputkeksi ei löytynyt ohjeiden mukaista 10x30 kanttiputkea, mutta 20x30 löytyi joten haarukka tulee siitä. Ompahan jämerämpi, eikä paina paljoa enempää.

[Vilijami]

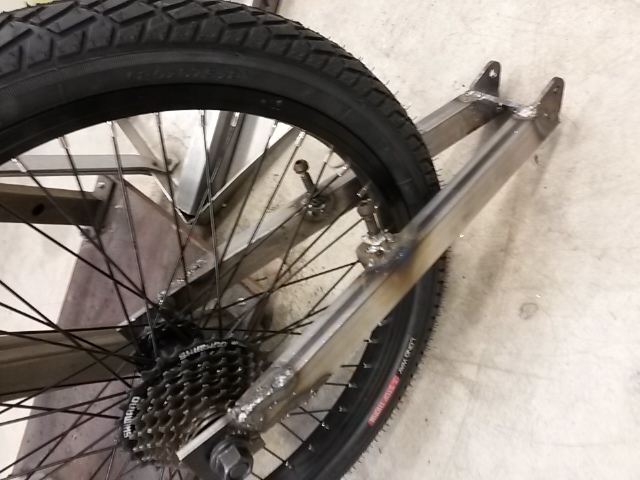

KERPELE.....muuten hyvä, mutta hitsasin jarrutapit väärälle puolen haarukkaa

[jviirret]

KERPELE.....muuten hyvä, mutta hitsasin jarrutapit väärälle puolen haarukkaa

Parempi jarruille kun ovat nuin päin. Kerää enempi kuraa sisäänsä jos ovat "nurinpäin".

Jukka

[Vilijami]

Niin määki järkeilin, kunnes lopulta tajusin, että kumijousi tulee V-jarrun vaijerin tielle. Poraanko kumielementtiin vaijerille reijän

[jviirret]

Niin määki järkeilin, kunnes lopulta tajusin, että kumijousi tulee V-jarrun vaijerin tielle. Poraanko kumielementtiin vaijerille reijän

Jämerämpi kumi ja lähemmäs niveltä?

Jukka

[Vilijami]

Eihän ne jarrut mahdu tuollapuolen olemaan muutenkaan, kun ketju osuu niihin. Tapit kääntöön --->

[Vilijami]

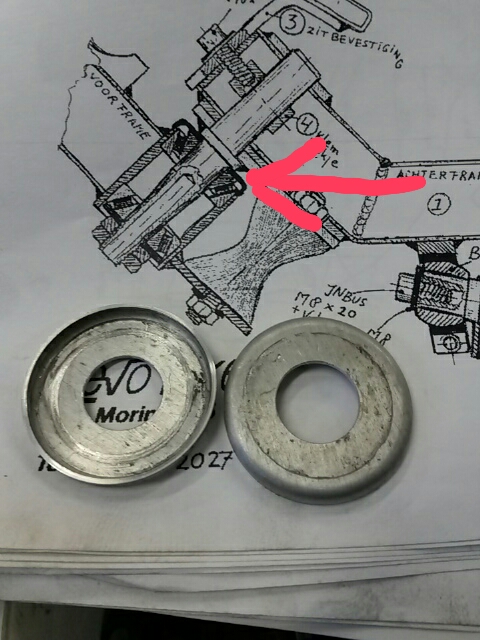

Sorvari teki painosorvaus-menetelmällä hienot pölykapselit ohjauksen yläpään laakerille.

[Vilijami]

Tein omaan taka-akseliini 825mm raideleveyden. Imin taka-akseli on parikymmentä senttiä kapeampi, siis ohjeen mukaan tehty

[Vilijami]

Oho, miksi kuva pyörähti väärinpäin?

[Vilijami]

Huomaathan, että haarukan puoliskot pitää saada kiinni toisiinsa mahdollisimman vääntöjäykällä elementillä. Tähän soveltuu haarukan putken leveyden mittainen neliöputki tai vastaava. Jos haarukan puoliskot ovat vain tuon levyn varassa "punoutuu" etuhaarukka ja etupyörän asento on liian joustava ja ajaminen vaikeaa. Mitä laajempi tuo väliputki on poikkileikkaukseltaan, sitä jämympi rakenne.

Tässä kuva, miten etupyörä kallistuu ja etuhaarukan punoutuessa, vaikka onkin pieni kiekko. Suuremmalla kiekolla kiertymä olisi vielä suurempi.
Tuossa etuhaarukassa on vain haarukkavarsien päälipuolelle hitsattu levy, johon kumijoustin vastaa. Vääntöjäykkyyden kannalta olisi tärkeää, että levyn sijaan käytetään varsien välissä umpiprofiilia (neliö- tai suorakaideputen pätkä).

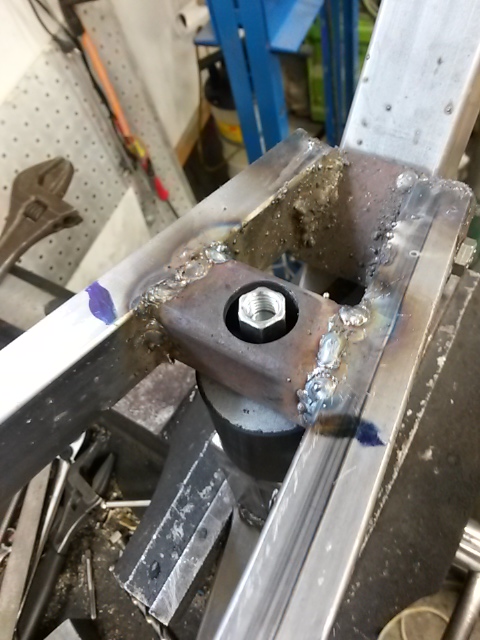

Onko riittävä tuki? 30x30x3 RHS. Heikentääkö reikä tuota?

[Vilijami]

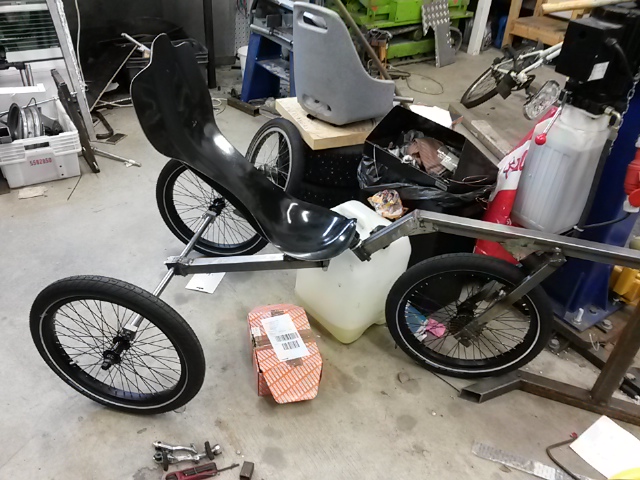

Tämähän saattaa tälle sulalle valmistua! Ei kuitenkaan ihan ehdi lauantain Oulun alueen tapaamiseen

[Vilijami]

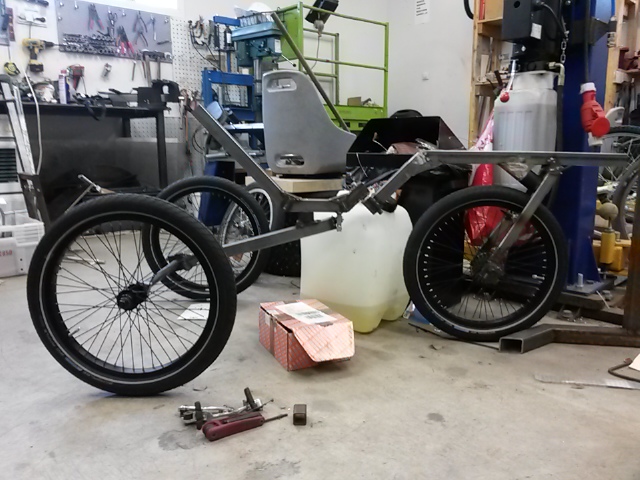

Voisiko joku taitavampi katsoa paljonko jättö on kuvassa?
