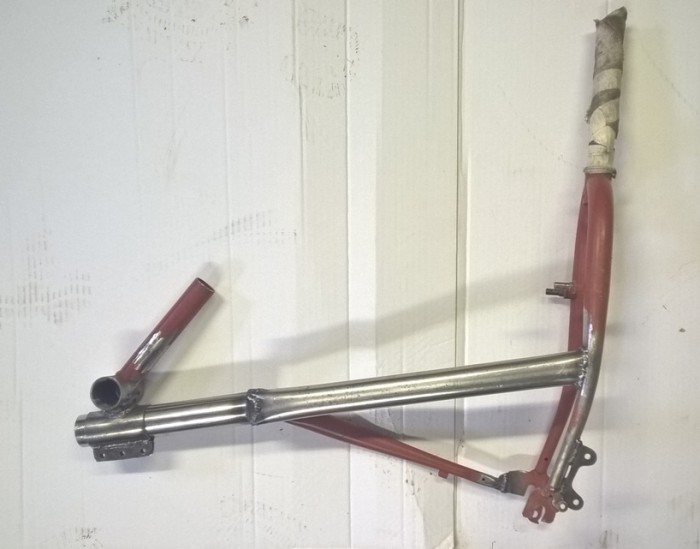

Muattava putkikamelj

[PW]

Mutka siihen putkeen ketjuputkien yläpuolelle, niin keskiö liikkuu suoraan, mutta ylhäällä menee stemmin viereen

Tottakai

[PW]

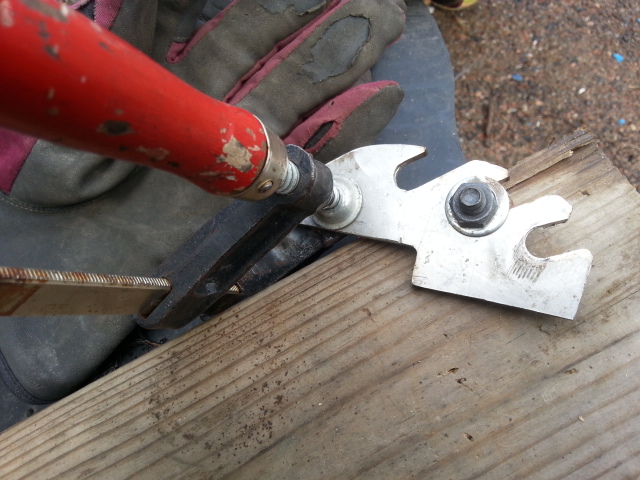

Penkin takatuen dropparit muotoutumassa. Työläintä on näiden pikkuosien värkkääminen mutta tuntuu, ett pikkuhiljaa opin jotain ja kärsivällisyys kasvaa - ehkä laatu ja ulkonäkökin paranee.

[jviirret]

Työläintä on näiden pikkuosien värkkääminen mutta tuntuu, ett pikkuhiljaa opin jotain ja kärsivällisyys kasvaa - ehkä laatu ja ulkonäkökin paranee.

Selvää kehittymistä on tapahtunut jo Joskus tuntuu että tuo pikkuosien näpräily on sitä mukavinta puuhaa ja joskus taas tuntuu se, että tuntien ahertamisen tulos hukkuu kouran silmään. Pitäisi olla useampi projekti kesken koko ajan että saisi tehdä aina fiiliksen mukaista työvaihetta

Jukka

[PW]

Työläintä on näiden pikkuosien värkkääminen mutta tuntuu, ett pikkuhiljaa opin jotain ja kärsivällisyys kasvaa - ehkä laatu ja ulkonäkökin paranee.

Selvää kehittymistä on tapahtunut jo Joskus tuntuu että tuo pikkuosien näpräily on sitä mukavinta puuhaa ja joskus taas tuntuu se, että tuntien ahertamisen tulos hukkuu kouran silmään. Pitäisi olla useampi projekti kesken koko ajan että saisi tehdä aina fiiliksen mukaista työvaihetta

Jukka

Nyt 3 pyörää pukilla ja monta lie mielessä- joo jos joku tyssää ja hermo kiristyy voi puuhailla toisen kimpussa

[PW]

Ruising


Reising

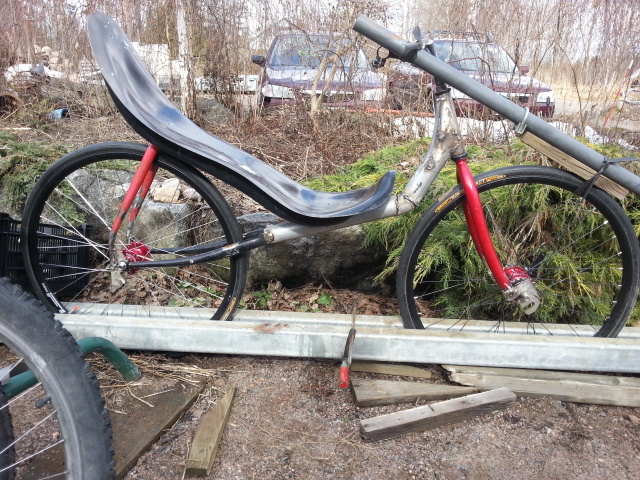

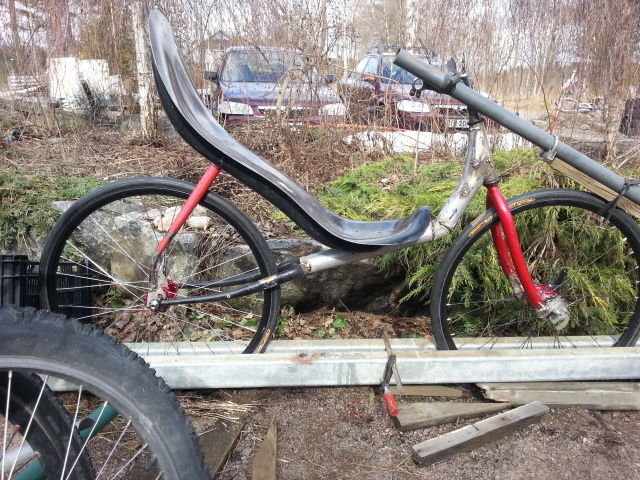

Takatuki paikoillaan, paitsi kiinnitys penkkiin. Penkin mittoja ja kuvaa oottelen. Kolmas väliasento löytyy viel penkin säädölle.

[PW]

Itekin päilin pelkän latan kestävyyttä - kylkeen jos hitsais molemminpuolin latat, tulis tukee mutt "kauhee homma".

Jarkon säädettävä keskiö klemmari

Jarkon säädettävä.jpg (55.08 KiB) Katsottu 1470 kertaa

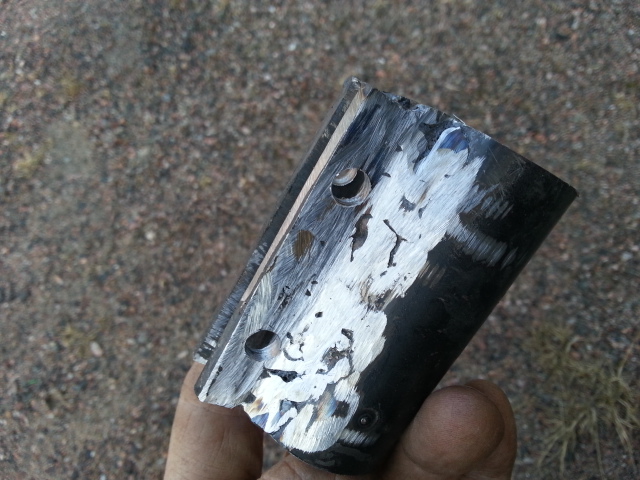

Siinä putkesta tehty malli. Putkeakin on mutta yhtä ohutta ku tuo yläputkikin alle 1,5mm Näinköhän tuo kestää? Tarttee tehdä ni tietää

[jooseha]

Pistä latan tilalle kanttiputki. Siihen on helppo piirtää piirtopuikolla kumpaankin kylkeen kaari keskiön päätyä pitkin. Sitten vaan laikalla viivojen väli pois, niin johan on kauniisti upotettu sovitus

[PW]

Pistä latan tilalle kanttiputki. Siihen on helppo piirtää piirtopuikolla kumpaankin kylkeen kaari keskiön päätyä pitkin. Sitten vaan laikalla viivojen väli pois, niin johan on kauniisti upotettu sovitus

Ei nyt kanttiputkee oo ulottuvilla.

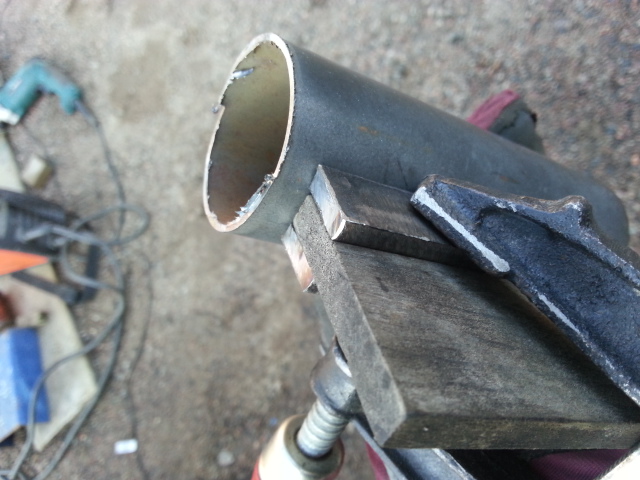

Putkests kiinnike, latat sovituksessa. Seuraavaks hitsaus - mahtuukohan hitsaamaan lattojen välistä.

[jooseha]

Mahtuu ainakin, jos leikkaa halki ja levittää.
Ulkopuolelle putken materiaalia vahvempi palko, niin ei tarvitse sisäpuolelta lainkaan hitsata Ulkopuolisen sauman ulkopuolinen kohta on kummassakin tapauksessa heikoin. Pitää vaan huolen että latta on kiinni putkessa ennen kuin hitsaa.

[PW]


Hitsasin vain ulkopuolelta.

[jori]

Anteeksi näin jälkikäteen ehdotus.
Olisiko onnistunut sillä hydrauliletkuklemmarilla, jota ajarmala käytti omansa korjaamiseen.

http://www.nojapyorafoorumi.fi/viewtopi ... 230#p75692
http://www.salhydro.fi/files/products/SS202_SS252.jpg

[PW]

Anteeksi näin jälkikäteen ehdotus.
Olisiko onnistunut sillä hydrauliletkuklemmarilla, jota ajarmala käytti omansa korjaamiseen.

http://www.nojapyorafoorumi.fi/viewtopi ... 230#p75692
http://www.salhydro.fi/files/products/SS202_SS252.jpg

Miten keskiöputken tuohon kiinnittäs? Ohutta peltiä?

[Bujubuju]

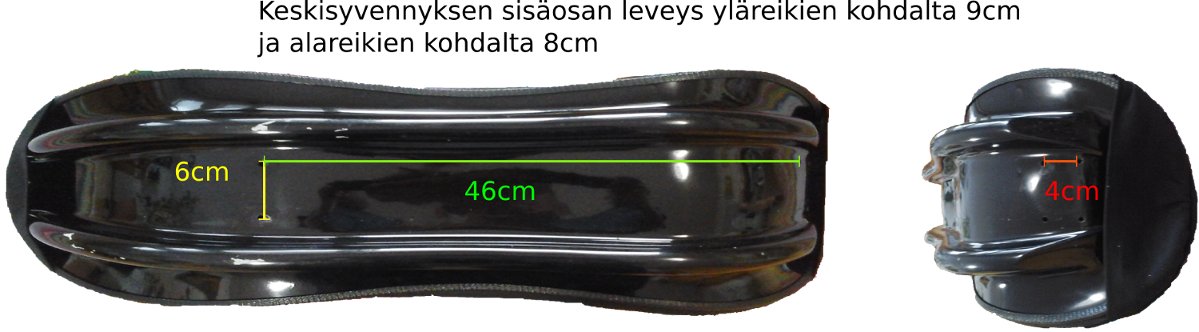

Tässä tulee kuva penkistä mittoineen.

Mitat:

• yläkiinnitysreikien väli 6 cm
• alakiinnitysreikien 4 kpl väli leveyssuunnassa 6 cm ja pystysuunnassa 4 cm
• ylä- ja alakiinnitysreikien väli 46 ja 50 cm
• syvennyksen sisäleveys yläreikien kohdalta (suoraa pintaa) 9 cm
• syvennyksen sisäleveys alareikäparin kohdalta 8 cm
• alakiinnitysreikien etäisyys pyllymutkan puolesta välistä on 11 cm ja 15 cm
• penkin koko leveys penkin puolen välin kohdalla 23 cm
• yläkiinnitysreikien etäisyys jäykistyksen harjalta 4,5 cm
• alakiinnitysreikien etäisyys jäykistyksen harjalta 1,5 cm
• Nazca Sport

[jori]

Anteeksi näin jälkikäteen ehdotus.
Olisiko onnistunut sillä hydrauliletkuklemmarilla, jota ajarmala käytti omansa korjaamiseen.

http://www.nojapyorafoorumi.fi/viewtopi ... 230#p75692
http://www.salhydro.fi/files/products/SS202_SS252.jpg

Miten keskiöputken tuohon kiinnittäs? Ohutta peltiä?

Tarkoitin noiden paksusta latasta hitsattujen laippojen tilalle puristamaan halkaistua putkea sisälle työnnettyä vasten.

[Jarcco]

Pw:llä on niin kova vauhti päällä ettei ehdi ajoissa vastaamaan
Tekemäni säädettävä kiinnike ei ole luistanut. Ruuvit, 3 kpl M6 olen vetänyt niin kireälle että latat taipuu alareunasta vastakkain. Toimii koska halkaistussa putkessa on tiukattuna vain 2 millin rako. Sinulla on isompi rako mutta toisaalta paksut latat joten eivät taivu (ehkä). Jos tuollaisessa klampissa on kovin joustavat laipat, kiristysvoima ei kohdistu oikeaan kohtaan eikä se pidä kunnolla. 2 x M8 pultit lienee ok.
Hydrauliletkuklemmarit olisi varmaan toimivat, sitten riittäisi ehkä että keskiömuhvi hitsattaisiin putken puolikkaaseen. Tein siten penkin kiinnikkeen. Voi toki olla halkaistu kuten nyt niin jää enemmän kitkapintaa.
