Kuudee hiili

[PW]

Pastori, voin kuiduttaa rungon jos et itse halua. On meinaan materiaalit ja taidon poikanen hankittu jo kiva muoto. Pidä kulmat pyöreinä niin kuidutus on helpompaa.

Ilmottauduitko samalla hiilikuitutyöpajan opettajaksi ?

Petri

[mhelander]

Paljon tämä pastorin uusin muistuttaa Zockran midracereita:

Ja Morciglion highraceria:

Nuo on molemmat takavetosia... etuvetoset on yleensä kääntyväkeskiöisiä ja huomattavasti loivemmalla keulakulmalla. Zockran runkojen teosta löytyy interwebistä paljon kuvia.

[Pastori]

Pastori, voin kuiduttaa rungon jos et itse halua. On meinaan materiaalit ja taidon poikanen hankittu jo kiva muoto. Pidä kulmat pyöreinä niin kuidutus on helpompaa.

Tämä on tarjous josta ei voi kieltäytyä. PItää saattaa sport nopeasti ajokuntoon niin sitten voi tätä oikeastikin edistää. Matskuun pitää säästää toki.

ootko muita "inserttejä" miettinyt? Tarviiko emäputki "korvia" vai riittääkö lujuus jos parhaansa mukaan laminoi sileän putken kiinni?
Jukka

Ajattelin emäpukten kohtaa hiukan korkeemmaksi = tukea tulisi enemmän.

Jarrujen ja vaijerien kiinnikkeitä, takadropoutit, tuleeko taakse vanne vai levyjarru vai pelkkä etujarru?
Jukka

Vannejarruu aattelin, mallia maantiepyörä.

Vaijerit sais hienosti jos kovertaisi uretaaniin urat ja laittaisi esim. letkua niihin ennen hiilikuitua. Näihin voisi sitten valmiissa pyörässä työntää vaijerit.
Jukka

Toihan on nerokas idea.

[Pastori]

Paljon tämä pastorin uusin muistuttaa Zockran midracereita:

Ja Morciglion highraceria:

Nuo on molemmat takavetosia... etuvetoset on yleensä kääntyväkeskiöisiä ja huomattavasti loivemmalla keulakulmalla. Zockran runkojen teosta löytyy interwebistä paljon kuvia.

Oikein hienoja ovat. Itseasiassa en ollut noita katsellut. Velokraftia (isopyöräistä) kattelin ja sitten mietin vaan miten ton kuudee sportin mitat menis tähän. Mullahan oli tossa viimevuoden pyörässä aika alhaalla se poljinkeskiö suhteessa persaukseen. Niin tässäkin suunnitelmassa - tuntui niin kivalta ajella.

Eihän noissa suuria eroja ole kaupallisissa valmisteissa. Kun niitä ei tehdä mittojen mukaan, niin niissä on tommoinen peruspenkin tyyppinen jakkara jota vähän voi säädelläkin.

Ehkä eniten tää nyt voisi olemassa olevista koneista olla velkaa sille Larry Lemin magic bikelle.

[mhelander]

Ehkä eniten tää nyt voisi olemassa olevista koneista olla velkaa sille Larry Lemin magic bikelle.

Sitä on hyvä kopioida tai mallia ottaa, on kuulemma ollut nopsa laite jopa NoCom:ja vastaan. Omat ajatukset on vähän saman suuntaisia, tehdä Lemmybike tyyliin mutta kääntyväkeskiöisenä... ja painopisteestä nivelöidyllä takajoustolla.

[Pastori]

Ehkä eniten tää nyt voisi olemassa olevista koneista olla velkaa sille Larry Lemin magic bikelle.

Sitä on hyvä kopioida tai mallia ottaa, on kuulemma ollut nopsa laite jopa NoCom:ja vastaan. Omat ajatukset on vähän saman suuntaisia, tehdä Lemmybike tyyliin mutta kääntyväkeskiöisenä... ja painopisteestä nivelöidyllä takajoustolla.

Mä kyselin ko. herralta lisäkuvia. Mutta ei siitä ollut kuin ajokuvia. Mutta tää sivukuva on toki aika ookoo.

Mun idiksessä mm. hanuri ja poljnkeskiö on pienemmällä erolla.

HMM: " hanuri ja poljnkeskiö" aika hyvä levyn tai runokokoelman nimi.

[mhelander]

Mä kyselin ko. herralta lisäkuvia. Mutta ei siitä ollut kuin ajokuvia. Mutta tää sivukuva on toki aika ookoo.

Mun idiksessä mm. hanuri ja poljnkeskiö on pienemmällä erolla.

HMM: " hanuri ja poljnkeskiö" aika hyvä levyn tai runokokoelman nimi.

Joo, Lemmy on aika persjalaka, vaatii nimittäin vähän koipia ja pienemmän etukiekon jos meinaa kampien osumisen etukiekkoon välttää matalammalla keskiöllä... Hyvä nimi noin suomeksi .

[Pastori]

Taitaa olla nyt niin että rautakaupan teräksistä ei nyt tota mun tämän kesän pyörää kevyempää juurikaan enää tehdä.
Hintalaput muille putkille noussee siihen mittakaavaan että taidan olla kypsä pohtimaan ekaa kuiturunkoa. Tätähän jo reilu vuosi sitten pohdin.
Ainakin voi jo ajatella asiaa. Joskushan se nyt taitaa tulla eteen kuiteskin, ainakin joidenkin pikkuosien tekeminen - joten samalla sitten aloittaa vähän isommasta hankkeesta

Jos nyt ensin kysyisin muutamaa neuvoa.
Kiva jos jaksaa näihin mun lukemattomiin ketjuihin ja kyssäreihin vastata.

Hanke on nyt edennyt jo niin pitkälle että kävin tuossa keittiön nurkassa pönöttävän routalevyn leveyden mittaamassa. Kesällä treenasin vähän vannesahan käyttöä pajalla. Mullahan on siis se ilo että sen metallipajan vieressä jossa yleensä olen työskennellyt, on käytössä myös puutyösali.

Kyssäreitä.

Kun sahailen tuota rungon mallia routalevystä, niin oliko siihen jokin optimaalinen paksuus runkoon? Levy on 50 milliä paksua. Olisko 60 milliä korkea ja kulmat pyöreäksi hiottu järkevän kuuloinen - vai liian pieni = liian matala?

Onko takahaarukasta osunut jollain silmään jokin kätevä mitoitus = kuin paljon ohuempi sen tulisi = olisi mahdollista olla verrattuna tuohon ruonkoon. Viimeksi tein teräksisen putkikoosta 30x15x1.5 .

Takaosan dropoutit kantsinee tehdä jotenkin niin että se on laminoitu palikka - joka sitten liimataan eli kuidutetaans siihen haarukkaan kiinni - olisko tohon saatavana jotain valmista levyä josta ne voisi tehdä? Valmiita hiilikuitulevyjäkin näköjään saa - ne on sitten aika isoja = joten hinta tulee kovaksi muutamalle dropoutille.

Pastori, voin kuiduttaa rungon jos et itse halua. On meinaan materiaalit ja taidon poikanen hankittu jo kiva muoto. Pidä kulmat pyöreinä niin kuidutus on helpompaa.

Ja tietysti pitää tarkistaa että onko tätä apua vielä saatavilla

[Pastori]

Ai. Tämmöinen ketju oli olemassa. http://www.bentrideronline.com/messageb ... p?p=618997

Sielläpä oli kiva kuva dropouteista:

[Pastori]

Pahvihommilla näköjään se alkaa ameriikassakin:

[Nojailija]

Kun sahailen tuota rungon mallia routalevystä, niin oliko siihen jokin optimaalinen paksuus runkoon? Levy on 50 milliä paksua. Olisko 60 milliä korkea ja kulmat pyöreäksi hiottu järkevän kuuloinen - vai liian pieni = liian matala?

Onko takahaarukasta osunut jollain silmään jokin kätevä mitoitus = kuin paljon ohuempi sen tulisi = olisi mahdollista olla verrattuna tuohon ruonkoon. Viimeksi tein teräksisen putkikoosta 30x15x1.5 .

Takaosan dropoutit kantsinee tehdä jotenkin niin että se on laminoitu palikka - joka sitten liimataan eli kuidutetaans siihen haarukkaan kiinni - olisko tohon saatavana jotain valmista levyä josta ne voisi tehdä? Valmiita hiilikuitulevyjäkin näköjään saa - ne on sitten aika isoja = joten hinta tulee kovaksi muutamalle dropoutille.

Pastori, voin kuiduttaa rungon jos et itse halua. On meinaan materiaalit ja taidon poikanen hankittu jo kiva muoto. Pidä kulmat pyöreinä niin kuidutus on helpompaa.

Ja tietysti pitää tarkistaa että onko tätä apua vielä saatavilla

Apua on saatavilla - tee vaan vaahtoydin niin voin sen kuiduttaa. sen tekee yhdessä vkl päivässä

muutamia vinkkejä:
tee niin leveä ja korkea rungosta kuin voit. ja tietysti sen pitää näyttää myös hyvältä. 50x60 on alakanttiin, toiminee kun vaan laitetaan riittävästi kuitukerroksia päälle. mielummin 70 x 120 jos sopii. fiinnfoamia saa 20 millisenä eli 70 mm on helppo
liimaa kuituun valmiiksi emäputki ja keskiölle putki. jätä vähintään 15 mm näkyviin putkea molemmista päistä, tähän sitten kuitu tarttuu ja putket pysyvät paikoillaan.
takahaarukka mutuna sanoisin että 30 x 40 mm kestää varmasti, 20 x 30 mm pienellä riskillä. Taisi Wackyn läskissä olla noin 30 mm alumiiniydin ja on kestänyt.
takahaarukka on helpoin niin että dropoutit liimataan ja ruuvataan paikoilleen takapyörä jiginä jotta tulee varmasti suoraan. eli kannatta sahata taka haarukka sen verran leveämmäksi että saa dropoutit sisäpuolelle kiinni. jos hienostellaan niin vaahdon päähän voi alumiiniputkestä thedä läpimenot - helpottaa kiinitystä.
dropoutit teksin 5 mm alumiinilevynpalasta johon vedän 2 krs kuitua rullaten päälle - sitten sahaa ja poraa muotoon - kestää vaikka mitä.

vältä negatiivisiä "kuoppia" muodossa, ne ovat aina hankalampia kun kuidutetaan. positiviiset "muhkulat" muodossa on helppoja.

kuidun määrällä voidaan valita tuleeko pyörästä superkevyt ja helposti rikki menevä vai pomminkestävä ja painava - tai siltä väliltä.
kauppalliset kevyt nojapyörärungot ovat 2.5-3 kg luokkaa, omatekeleestä kannattaa tehdä milummin yläkanttiin jotta kestää.

[Pastori]

Jos ne dropparit tulee alumiinista kätevästi - niin emäputki ja poljinkeskiö voinevat varmaan olla myös alumiinia = ne saa irroteltua kierrätyspyörästä.
Olisko sopiva liimausaine jokin tietynsorttinen epoksi?

Tätähän siis voi tehdä paloissa - takahaarukka erikseen ja penkin muodot erikseen (hartiat ja persaus). Ja sitten liimata kiinni.

Sirkkelillä saanee sopivia soiroja tuosta 50 millisestä toki - saa noi negatiiviset varastolommot siistittyä.

Pitää vähän luonnostella ensiviikolla kun on pari tuntia aikaa käytössä.

[Nojailija]

Liimalla ei sinänsä ole väliä, kunhan metalliosat vaan pysyy hyvin paikoillaan kun kuidutetaan. Epoksi on hyvä, kuumaliima myös kunhan on varovainen ettei vaahto sula.

[Pastori]

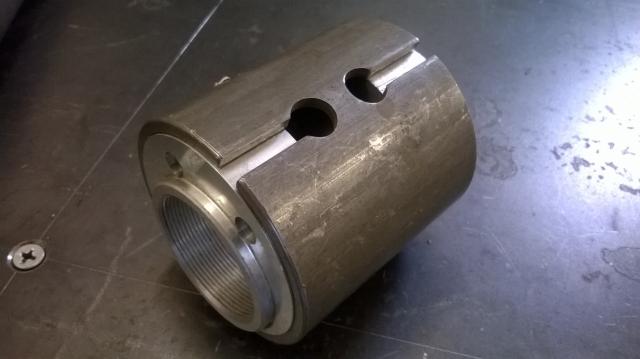

Pitäiskö sen poljinkeskiön kohdalla rungon olla senverran ohut että se putki sieltä vähän pilkottaisi?
Keskiöhän on sen n. 68 millii levee.

Tai - itseasiassa toi sisäinsertti on 61 millii - mitä siis juuri nyt tuumiskelen.


En ole tosin vielä tätä palikkaa nähnyt ite livenä. Voihan se olla ettei tää käy nyt tähän proggikseen.

[Nojailija]

Pitäiskö sen poljinkeskiön kohdalla rungon olla senverran ohut että se putki sieltä vähän pilkottaisi?
Keskiöhän on sen n. 68 millii levee.

Tai - itseasiassa toi sisäinsertti on 61 millii - mitä siis juuri nyt tuumiskelen.

En ole tosin vielä tätä palikkaa nähnyt ite livenä. Voihan se olla ettei tää käy nyt tähän proggikseen.

Ton keskiön voi jättää edestä putken näkyviin ja tartuttaa sen kuituin vain edestä, ylhäältä ja alhaalta - taaksepäin ei voimia juuri tule
