Spectri (SpecBike tadpole trike) ja kangaskate

[janx]

Nyt kyllä muisti heittää taas. Specin runkoputki on 45mm ulkopuolelta ja 1,5mm materiaalivahvuus, jos muistiinpanot pitää paikkansa. Eli 40mm putkellä jää tuo millin välys. 38 on liian väljä. No pitänee keksiä jotain.

[tm]

Nyt kyllä muisti heittää taas. Specin runkoputki on 45mm ulkopuolelta ja 1,5mm materiaalivahvuus, jos muistiinpanot pitää paikkansa. Eli 40mm putkellä jää tuo millin välys. 38 on liian väljä. No pitänee keksiä jotain.

Millä seinämävahvuudella tuo pitäisi olla? Puuilo mainostaa 1,25 mm ja paikallinen rautakauppa 2 mm...

[jori]

Nyt kyllä muisti heittää taas. Specin runkoputki on 45mm ulkopuolelta ja 1,5mm materiaalivahvuus, jos muistiinpanot pitää paikkansa. Eli 40mm putkellä jää tuo millin välys. 38 on liian väljä. No pitänee keksiä jotain.

Millä seinämävahvuudella tuo pitäisi olla? Puuilo mainostaa 1,25 mm ja paikallinen rautakauppa 2 mm...

Kyllä tuon Puuilon putken pitäisi riittää, jos hitsi on kunnollinen. Yleensä ei kampipuomi ole ensimmäisenä hajoamassa.

[Vilijami]

Motonet myy 40mm huonekaluputkea ja löytyy varastosta esimerkiksi:
Espoo, Hannus
Espoo, Lommila
Helsinki, Konala
Helsinki, Roihupelto

https://m.motonet.fi/fi/tuote/148846/40mm-Putki-1m

[janx]

Motonet myy 40mm huonekaluputkea ja löytyy varastosta esimerkiksi:
https://m.motonet.fi/fi/tuote/148846/40mm-Putki-1m

Tuo on pakoputkea. Seinämävahvuudesta ei tietoa.

[Vilijami]

Motonet myy 40mm huonekaluputkea ja löytyy varastosta esimerkiksi:
https://m.motonet.fi/fi/tuote/148846/40mm-Putki-1m

Tuo on pakoputkea. Seinämävahvuudesta ei tietoa.

Niinpä onkin. Onko sillä seinämällä väliä? Riittävän paksua kuitenkin?

[janx]

Niinpä onkin. Onko sillä seinämällä väliä? Riittävän paksua kuitenkin?

Kunhan ei yli 2mm ole. Materiaalin olis myös hyvä kohdata jossain määrin tulevan keskiöputken kanssa. Näin niin kun hitsattavuutta ajatellen.

[eemeli]

Onkohan Hämeenlinnassa joku asia paremmin kuin muualla? Paikallisesta rautakaupasta Temekosta löytyy kyllä hyvin eri kokoja. Esim. tuota 40 x 1.5 on luultavasti muutama satametriä hyllyssä.

[jori]

Onkohan Hämeenlinnassa joku asia paremmin kuin muualla? Paikallisesta rautakaupasta Temekosta löytyy kyllä hyvin eri kokoja. Esim. tuota 40 x 1.5 on luultavasti muutama satametriä hyllyssä.

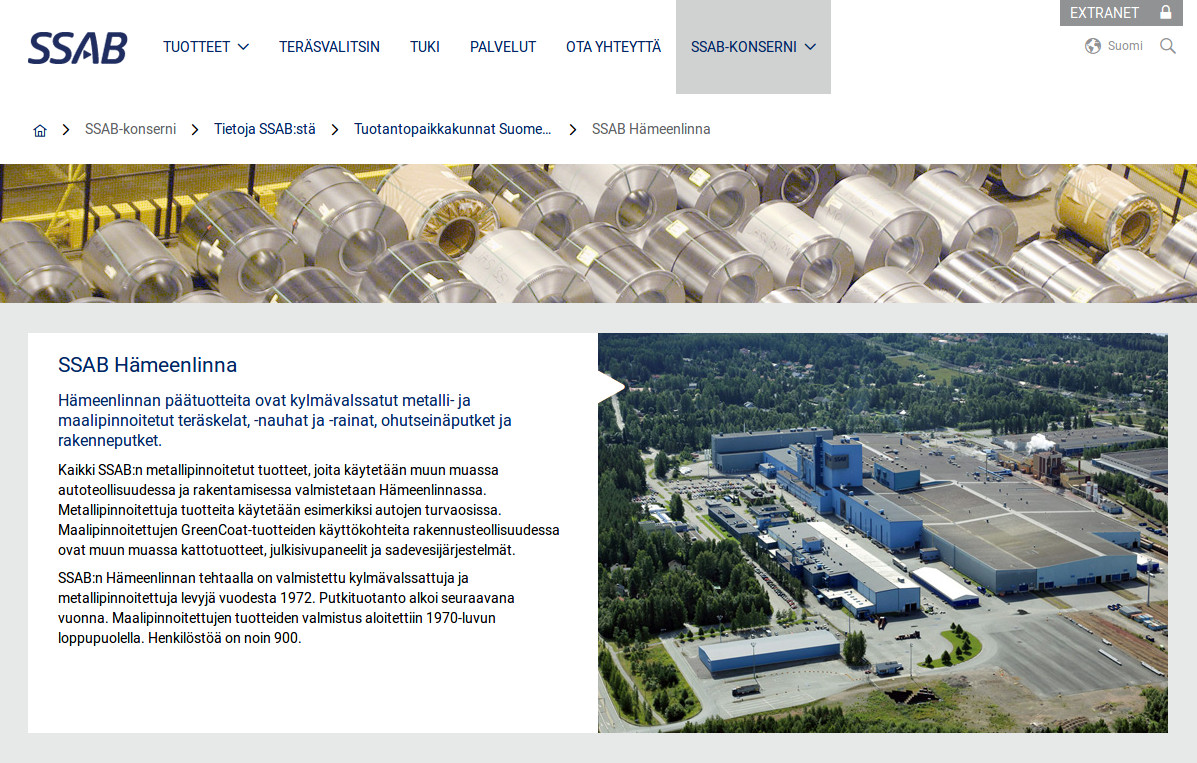

Saattaa sillä olla hieman vaikututsta, että Hämeenlinnassa toimii Suomen suurin ohutseinäputkien valmistaja.

[jooseha]

Tuo on pakoputkea. Seinämävahvuudesta ei tietoa.

Kaikki alusinkityt pakoputket jotka olen fillareihin ostanut ovat olleet 1,5 millin seinämällä ja ovat olleet normaalisti hitsattavissa.

Onkohan Hämeenlinnassa joku asia paremmin kuin muualla?

Noin yleisellä tasolla tavaran hommaaminen tuntuu olevan hankalinta Helsingissä ja sen esikaupungeissa, vaikka siellä on eniten mahdollisuuksia siihen. Kai siellä on liikaa valinnanvaraa

[janx]

No jos vähän tätäkin projektia eteenpäin. Porasin olkatappien reiät isommaksi, mutta en vielä tehnyt kierteitä, koska ajattelin, että vastapuolelle hitsattavaan lappuun saa helpommin oikeaan kohtaan reiän poraamalla suoraan pylväskoneellä läpi. Näyttää tuohon kartioonkin jäävän aika hyvin materiaalia kierteelle kuitenkin. Tein palkkiin testiksi kierteytyksiä ja aika jämäkkä akselin kiinnitys oli noinkin. Ihan keskellä ei ole tuon toisen olkatapin reikä (vika kuva), mutta kaipa tuo säätöihin häviää, kun saa kapineen pyörilleen. Tai sitten se on "optinen harha". No hitaasti etenee, mutta ehkä se tästä...

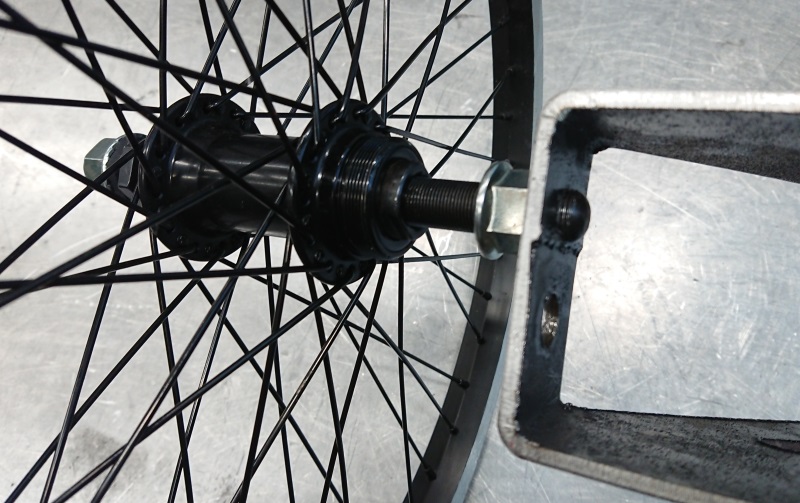

Testikierteet palkkiin 800.jpg (176.86 KiB) Katsottu 4434 kertaa

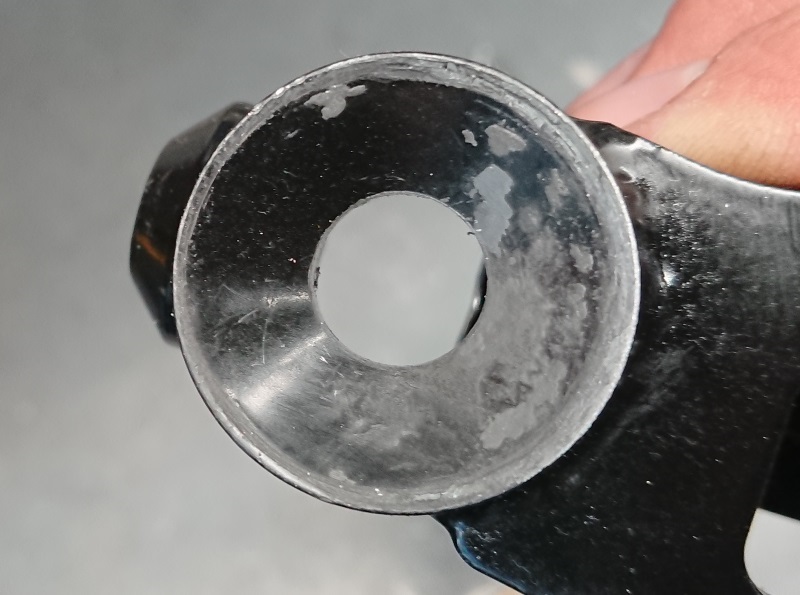

Olkatappi suoraan päältä 13mm reikä 800.jpg (139.76 KiB) Katsottu 4434 kertaa

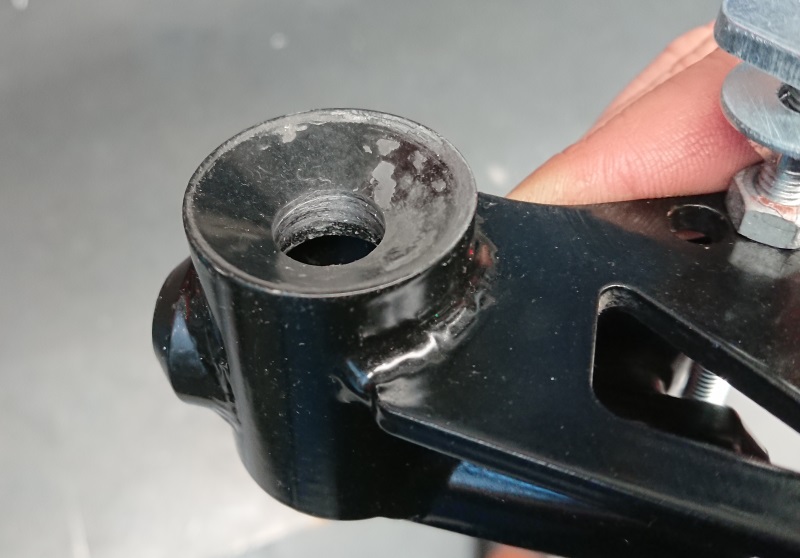

Olkatappi sivusta 13mm reikä 800.jpg (123.52 KiB) Katsottu 4434 kertaa

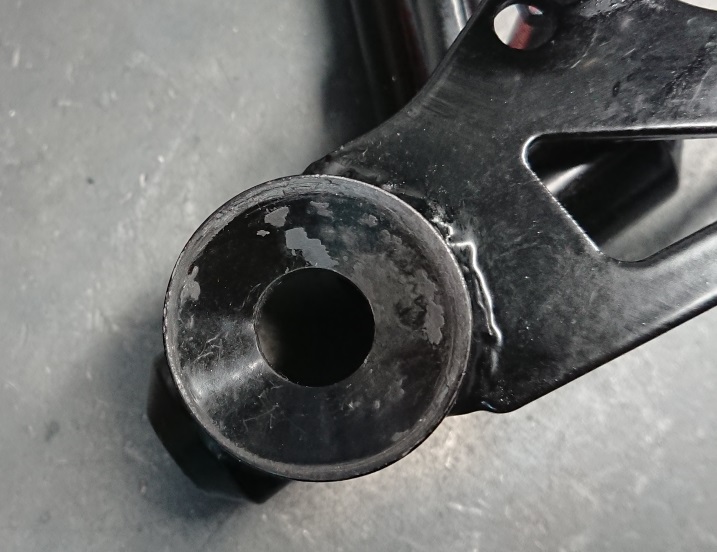

Olkatappi suoraan päältä ei ihan keskellä 13mm reikä 800.jpg (136.93 KiB) Katsottu 4434 kertaa

[janx]

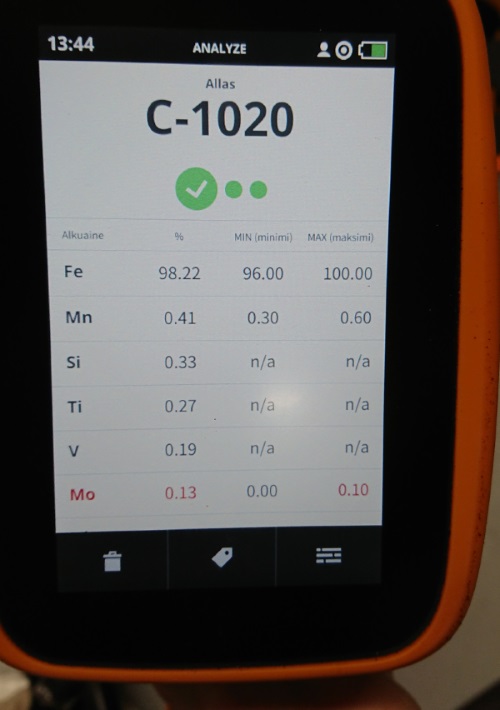

Kysyin työkaverilta, että mitähän materiaalia olkatapit voisivat olla. "En tiedä, mutta meillä on analysaattori." - analysoi laserin käryttämistä kaasuista.

"AISI/SAE No. 1020:
Ensimmäinen numero 1 kertoo teräksen olevan hiiliterästä
Toinen numero 0 kertoo, että seoksessa ei ole raudan lisäksi muita seosmetalleja.
Kaksi viimeistä numeroa kertovat hiilen määrän teräksessä 0,20%" Lähde: http://pintakilta.weebly.com/teraumlsseokset.html

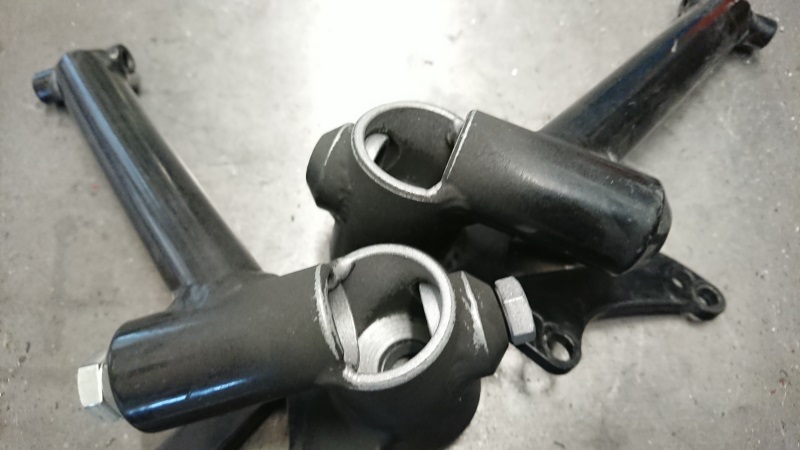

Olkatapit puhallettu 800.jpg (109.75 KiB) Katsottu 4324 kertaa

[janx]

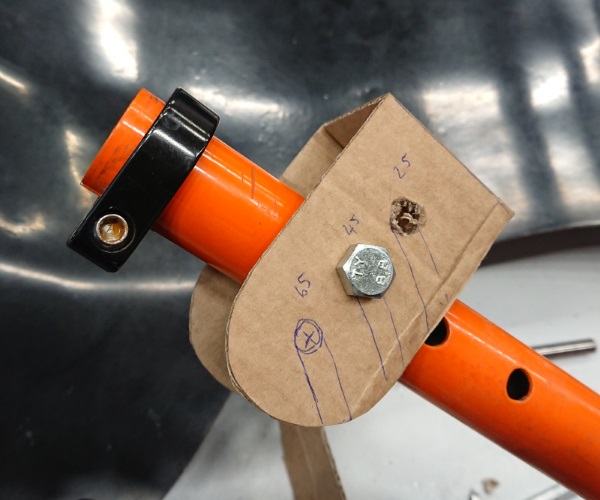

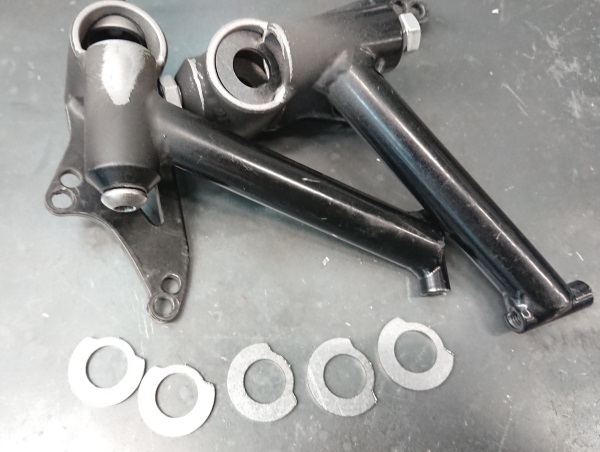

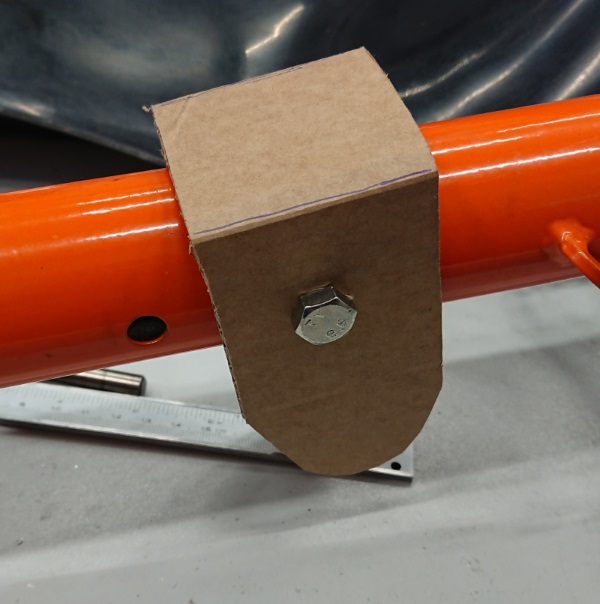

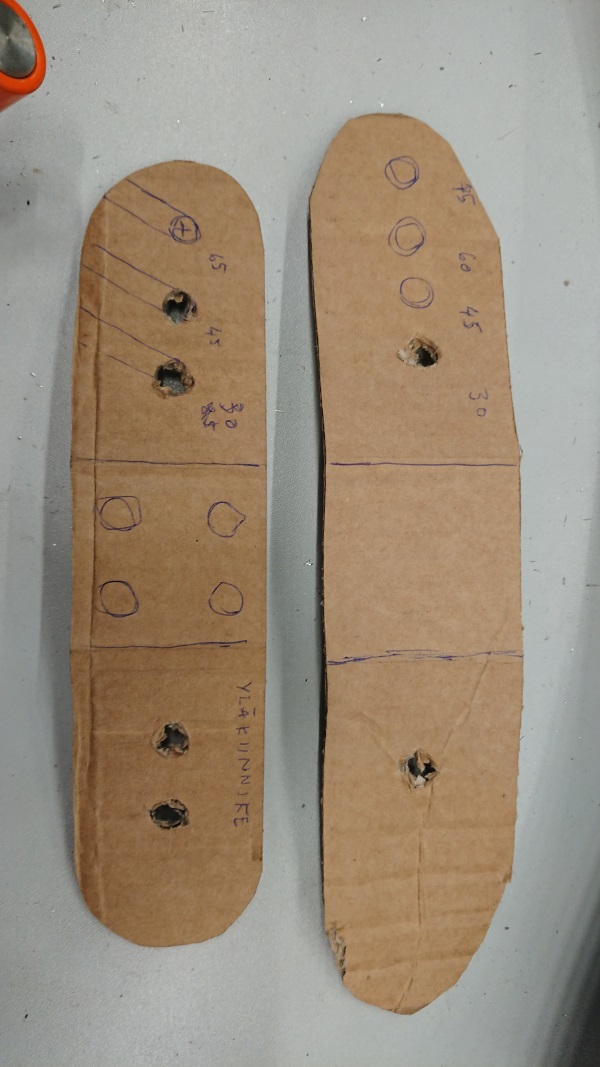

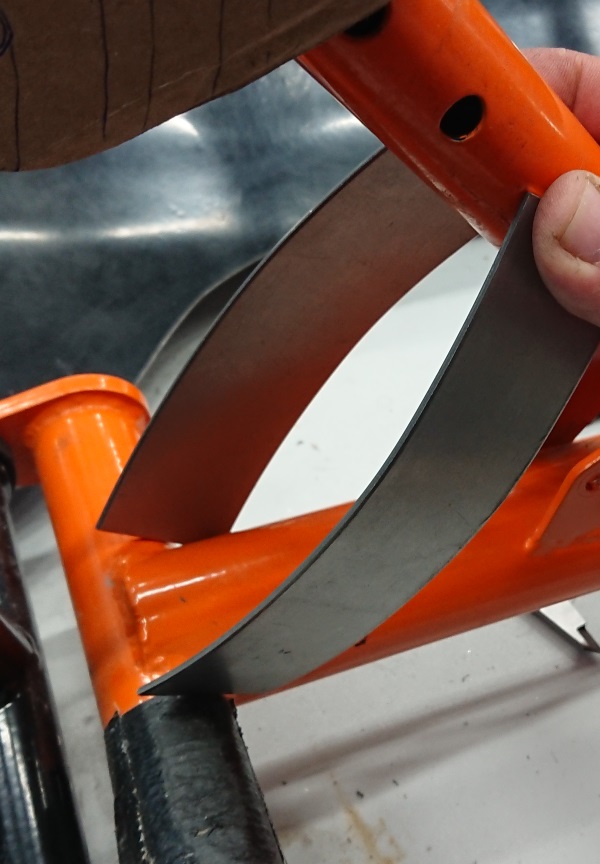

Aikaisemmin ostin tm:ltä 100mm keskiölaakerille putken, jonka toimitus sovittiin Ouluun. Keskiömoottori menee tähän suoraan ilman väliholkkeja. Tänään hain Puuilosta 1,25mm seinämällä 40mm huonekaluputkea. Näistä on tarkoitus tehdä puomi. Vielä kun saisi arvottu sopivan pituuden. Puomiin varmaan kannattaisi miettiä samalla myös tukea tulevalle katteelle ja etuvaloille. Lyhytkampisuus tietty lyhentää katteen tarvetta kurottaa eteen. Viime viikolla satuin olemaan laserleikkurin luona, kun muuan hlökunnasta siinä pyöritteli CAD:ia ja poltteli osia. Sain olkatappien toiseen päähän hitsattavat "prikat" 3mm teräslevystä. Saa nähdä onko se riittävän paksua. Em. puuhailtapäivänä askartelin myös pahviset penkin kiinnikkeet, jotta saisi kerralla valmista.





[Pastori]

Em. puuhailtapäivänä askartelin myös pahviset penkin kiinnikkeet, jotta saisi kerralla valmista.

<huumori>
Pahvi onkin aliarvostettu materiaali rakentamisessa. Monet tietysti ovat sitä mieltä ettei se kestäisi, mutta tässähän on osia jotka on sieltä Specbikesiltä. Siellä luotetaan kevyisiin rakenteisiin ja materiaaleihin, joten luetetaan mekin!
</huumori>

[janx]

Yks pahvi tätä projektiakin koittaa kötöstellä kasaan. Ehkä juhannukseksi, kun ei kerro mitä vuotta ajatteli.
