Yksinkertainen katettu nojapyörä

[jooseha]

Jos pelkäät ettei käytännössä koeteltu rakenne kestä, hitsaa laipat holkkiin, jonka taas hitsaat vain ulkopäästään akseliin. Tällöin akseliin ei tule hitsisaumaa päätä lukuunottamatta.

[Vilijami]

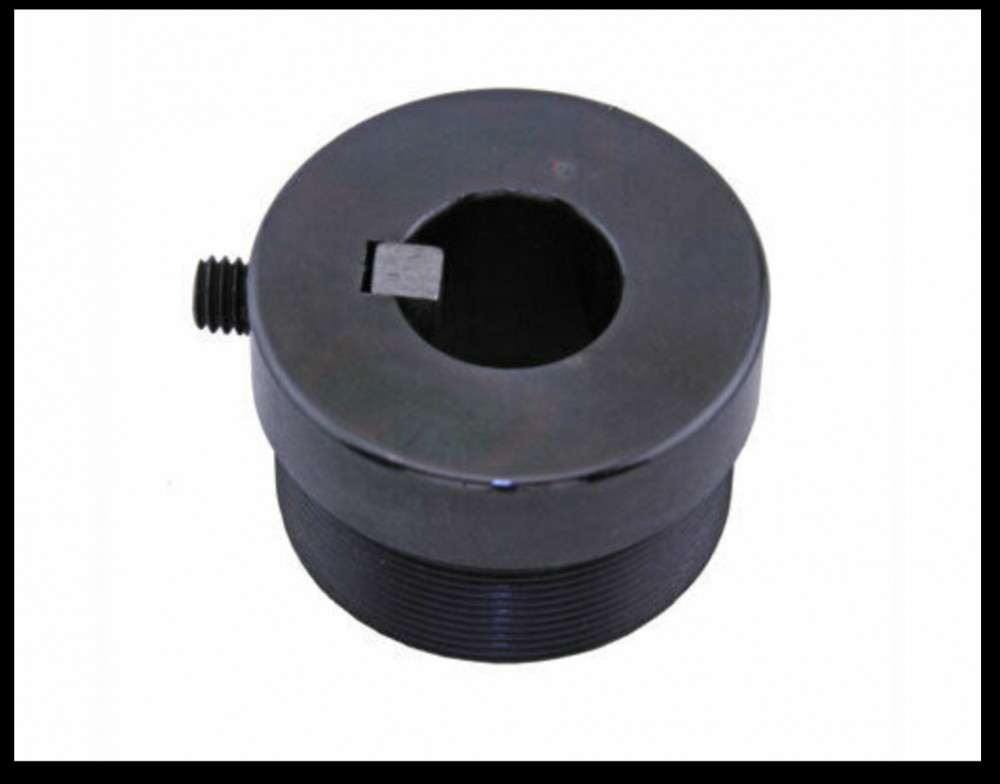

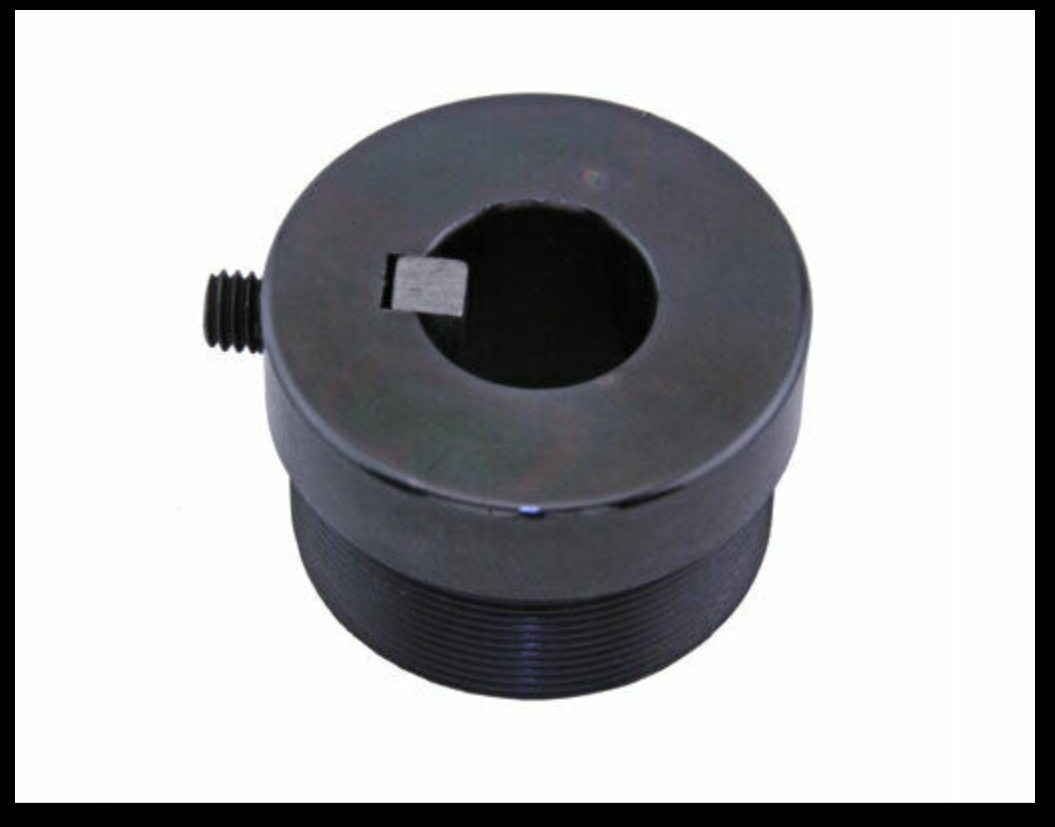

Tällaisia on myynnissä. Tricycle freewheel adapter hakusanoilla voi kooklettaa.
https://www.ebay.com/itm/184339926621? ... SwcpJe86I0

[Vilijami]

Ja kun väliakseli on tulossa, niin kannattaa miettiä myös bmx kiekkoa. Twisteriketjussa lisää kuvia

[Polkumies]

Nyt on hankittu BMX-kiekot taakse, 48 pinnaa. Pinnalaipat ovat vain 52mm päässä toisistaan.

Kannattaako omiin napoihin laittaa laipat kauemmas toisistaan? Vai onko tällainen kiekko niin luja, että kestäisi jo sellaisenaan ja ilman camberiakin?

[Vilijami]

Nyt on hankittu BMX-kiekot taakse, 48 pinnaa. Pinnalaipat ovat vain 52mm päässä toisistaan.

Kannattaako omiin napoihin laittaa laipat kauemmas toisistaan? Vai onko tällainen kiekko niin luja, että kestäisi jo sellaisenaan ja ilman camberiakin?

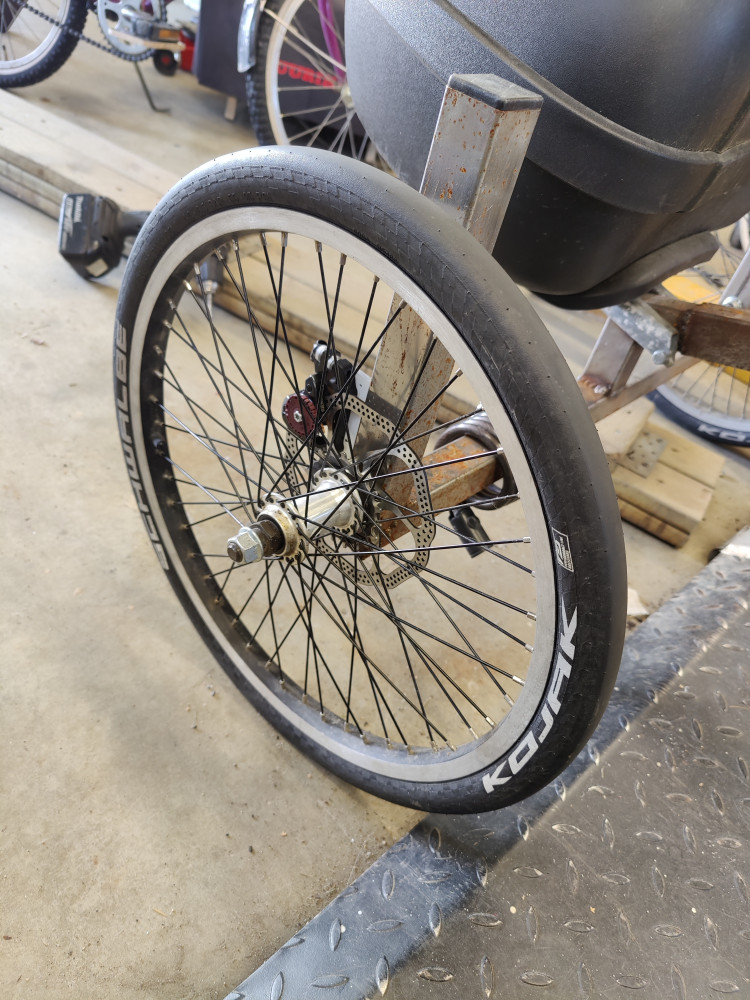

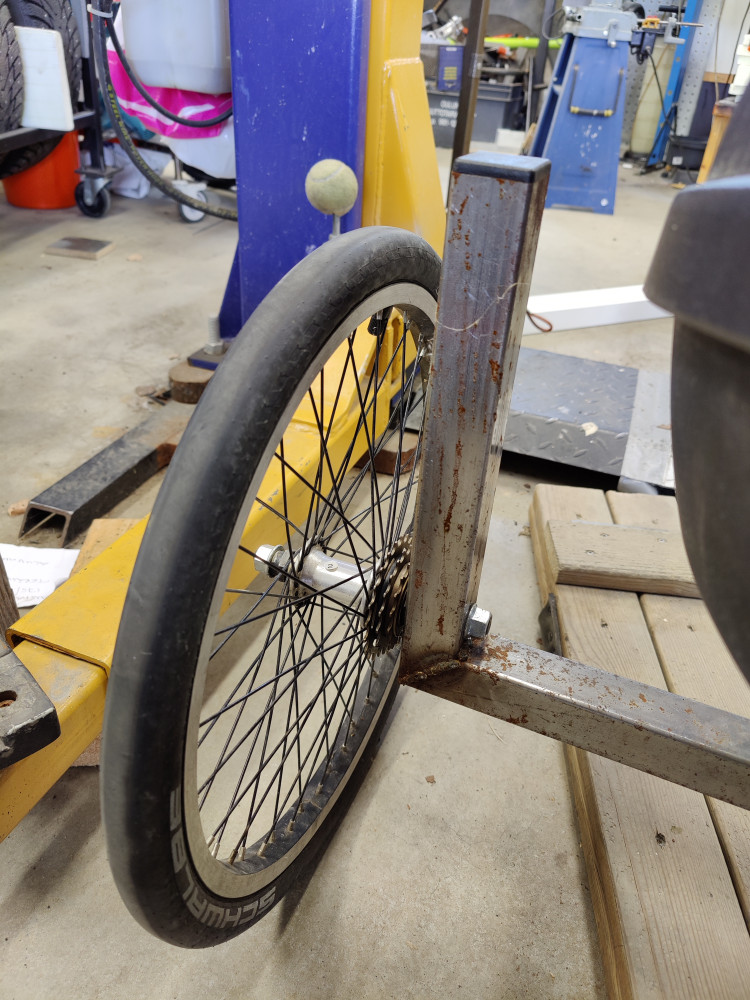

Mulla on kolmessa deltassa ollut bmx kiekot sellaisenaan ja suorassa, eikä ole kesto-ongelmia ilmennyt. Oisko jotain 10 tuhannen kilometrin kokemus?

Mitä tämä lause tarkoitti? ” Kannattaako omiin napoihin laittaa laipat kauemmas toisistaan?”

[Polkumies]

Tässä saa itse päättää laippojen etäisyyden toisistaan. Voi laittaa enemmän kuin 52mm.

[jori]

Ahaa, et siis ole vielä hankkinut tuota akselienrakennussarjaa, vaan käytät kuvaa vain esimerkkinä. Vai käsitinkö taas väärin.

[Polkumies]

Esimerkkikuva Atomic Zombielta. Hankin BMX-kiekot, joista käyttäisin vanteet ja pinnat. 30mm kromoliputkea akseliksi, muuten sama rakenne.

Saako siihen 30mm putkeen sitten hitsata turvallisemmin mielin pinnalaipat, verrattuna 20mm umpiakseliin?

[jori]

Esimerkkikuva Atomic Zombielta. Hankin BMX-kiekot, joista käyttäisin vanteet ja pinnat. 30mm kromoliputkea akseliksi, muuten sama rakenne.

Saako siihen 30mm putkeen sitten hitsata turvallisemmin mielin pinnalaipat, verrattuna 20mm umpiakseliin?

Paljon paremmin. Jos paino on sama, jännitysvaihtelu putoaa arviosta puoleen. Tämän lehden artikkelissa "Mikä runkoa turvottaa" sivuilla 29-33 olen laskeskellut noita valmiiksi.

En kyllä ymmärrä, miksi tekisit nuo kiekot pitkillä hännillä, kun voit tehdä Vilijamin tapaan suoraan noista BMX-kiekoista vain pidentämällä väliakselia.

[jori]

Tällaisen tarjosi Youtuben jumala tänään.

[jooseha]

Jos niissä kiekoissa on teräsnavat, voisi akselin hitsata luonnollisesti navan kuoreen kiinni. Tällöin jäisi aika monta työvaihetta pois.

[Vilijami]

Eikä oikeanpuoleiselle kiekolle tarvi tehdä mitään. Adapterilla jarrulevy kierteeseen.
Tietenkin sillä oletuksella, että on kierteellinen bmx takakiekko…

[Polkumies]

Eikä oikeanpuoleiselle kiekolle tarvi tehdä mitään. Adapterilla jarrulevy kierteeseen.

Pyrkiikö jarrutus avaamaan adapteria kierteeltään?

Tällaisen tarjosi Youtuben jumala tänään.

Kyllä kallistuva kinneri näyttää hyvältä miksi en tee tällaista?

[Vilijami]

Eikä oikeanpuoleiselle kiekolle tarvi tehdä mitään. Adapterilla jarrulevy kierteeseen.

Pyrkiikö jarrutus avaamaan adapteria kierteeltään?

Oikealla puolella jarrutus kiristää.

[Polkumies]

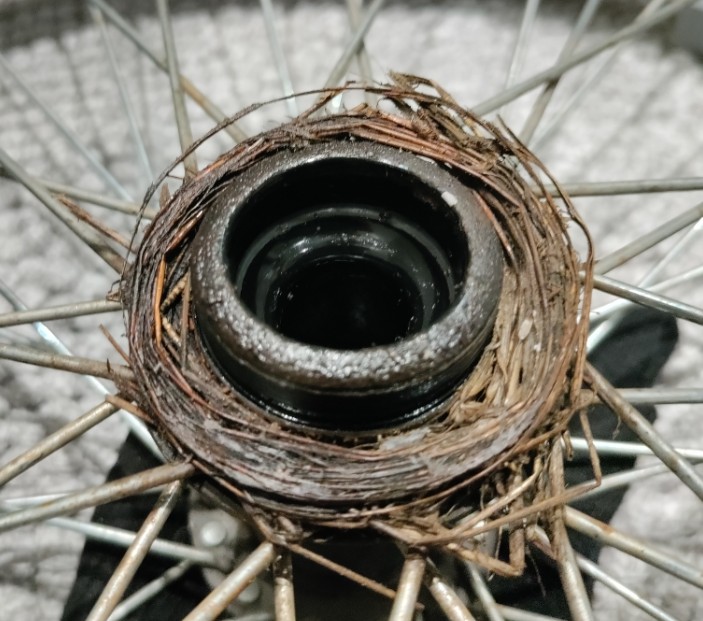

Linnunpesä vapaarattaan ja navan välissä
