Nojakki prokkis

[ATVReaper]

hyvä et lähin täält kyselee neuvvoja. olisin muuten tehny koko homman päin mettää huomasin tossa jälkikäteen tarkastellessa että tolla takahaarukalla olis tullu liikaa maavaraa tai etunojapyörä. noihan on siis vaan alustavia luonnoksia, ei valmiita suunnitelmia. toi tapdole malli on ainoo mikä on lyöty lukkoon. kaikki muu on viel suunnitelu vaiheessa.
täytyy noilla neuovvoilla lähtee mitottaa prokkista uusiks. kiitoksia kaikista neuvvoista ja linkeistä.

[irakas]

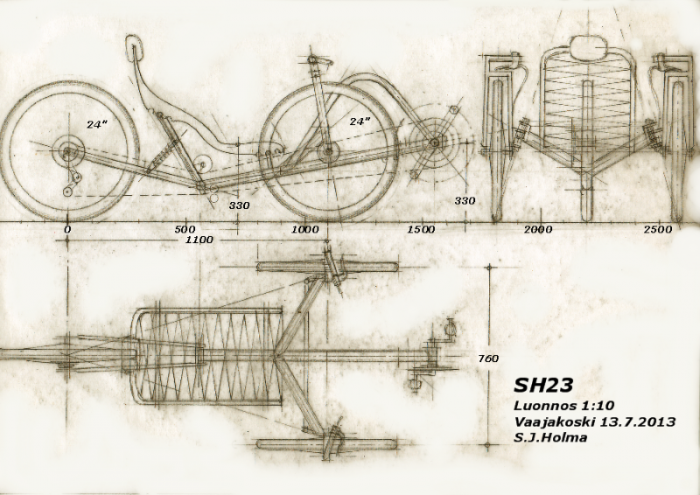

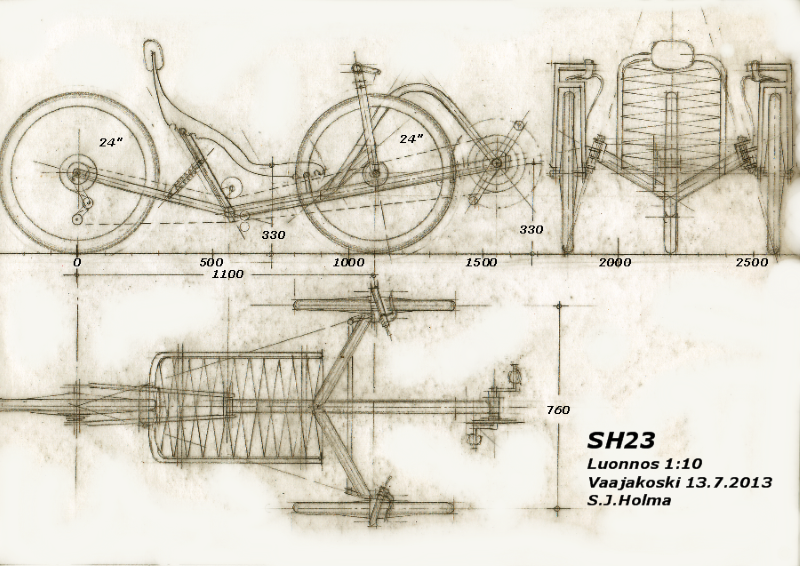

Tässä sinulle piiros SH23:sta. Pitäisi tulostua 1/10 mittakaavassa, joten tarvittavat mitat voi ottaa tavallisella viivaimella.

Minäkin olen sitä mieltä, että kannattaa luopua rattiohjauksesta. Piirroksessa esitetty haarukkaohjaus on yksinkertainen ja toimii hyvin. Katso http://www.nojapyorafoorumi.fi/viewtopic.php?f=3&t=3122

[ATVReaper]

täytyy kaivaa nuo amiksen autopuolen kuolukirjat esiin taas, ja kerrata tuo ohjaus geometria. kun on päässy unohtumaan paljon asiaan liittyen . jos sais vaik jotai tolkkua ohjauksen suunnitteluun.

onkos tuo 50x50x1.5mm liian järeetä putkee runkoputkeks? ja mistä sitä sais suhteellisen halvalla uudenmaan alueelta?
halvin minkä oon löytäny kyseietä kokoa on motonetistä 24.90€ 2m

[jviirret]

onkos tuo 50x50x1.5mm liian järeetä putkee runkoputkeks?

Ainakaan yhtään paksumpaa ei kannata laittaa. Kestävyys ei ole ongelma ohuemmassakaan, mutta jossakin paksuudessa XXXXxx alkaa joustamaan häiritsevästi esim. ketjuvoimien vuoksi. Taitaa tadpoleissa olla ohuimmillaan 40x40x1,5 ?

Jukka

[jooseha]

Jostain romuliikkeestä saa varmaan halvimmalla tai ottaa vaan kierrätyslavalta

Katsopas ketjua Nojapyörän rakentamista aloittelemassa Runko putken vahvuus? Siinä tehdään juuri nuijapää.

[ATVReaper]

nyt kävi tuuri. löyty pihan perältä vanha moottorikelkka (minkä olin kokonaa unohtanu) vuodelta kivi ja keppi. mistä saatan saada ainaki jotai ohjausen osii pelastettuu. ja mahollisesti ohjureita yms muuta sälää

[PW]

http://forum.hpv.com.ua/viewtopic.php?f=5&t=26&start=20
Tuossa Ukrainasta herra "Velodreamerin" nuijapää rojektista kuvia, josko noista olis mitään apua tämän pyörän rakentamisessa.

[ATVReaper]

http://forum.hpv.com.ua/viewtopic.php?f=5&t=26&start=20
Tuossa Ukrainasta herra "Velodreamerin" nuijapää rojektista kuvia, josko noista olis mitään apua tämän pyörän rakentamisessa.

kuvista saa hyvän kuvan rungon rakenteesta ja miten kuski sopii kuvaan. kiitos

[PW]

http://forum.hpv.com.ua/viewtopic.php?f=5&t=26&start=20
Tuossa Ukrainasta herra "Velodreamerin" nuijapää rojektista kuvia, josko noista olis mitään apua tämän pyörän rakentamisessa.

kuvista saa hyvän kuvan rungon rakenteesta ja miten kuski sopii kuvaan. kiitos

Tuon keskusteluketjun ekalla sivulla oli suunnitelmia ja joitakin mittoja joista saattaa olla myös apua. Silmämääräsesti kuvasta näyttää tuo pyörä ehkä normaalia kapeemmalta nuijapäältä.

[ATVReaper]

onko kukaa yrittäny soveltaa auton penkkii suoraan kiinni yks runkoputkiseen? tai ylipäätään asentaa auton penkkii nojakkiin? vai pitäskö väsää sparco tyylinen istuin vaneerista (paljon loivempaan kulmaan tietysti. n130°) ja pehmentää jollain vaahtomuovilla esim (vanhalla petauspatjalla). ja verhoilla esim keino nahalla. tai muulla vettä hylkivällä materiaalilla. kuidutus ei oikeen luonnistu meikältä. vaik lasiluituu osaan jotenki käsitellä. hiilikuitu onki sit aivan vieras materiaali mulle.

[Härski]

Ei varmaa toimi fillarointikäytössä semmonen kovin pehmustettu penkki. Hiostaa pirusti, kun hengittämätön keinonahka on päin ihoo.

Ite kun rupeen rakentamaan jotain itselleni uutta = outoa, tapaan ekaks kyhätä jotainvaan. Nopeesti, yksinkertasesti ja halvalla. Eli tavalaan prototyypin. Sit kun on päässyt prototyypin avulla kokeilemaan miten ko. laite pelaa, on huomattavasti viisaampi suunnitelemaan sitä "oikeaa" tuotetta.

Heitä siihe aluks jotain vaa, esim vaneria tai vaikkapa pari lautaa rinnakkain. Voi olla että sitä penkkiä joutuu testiajojen viisastuttamana kuitenkin modaamaan, ni ei kannata ekaks tehä mitää monimutkaista.

[jooseha]

Ihmo tais kokeilla Pullukassa.

[Mahe]

Kokemusta on keinonahalla verhoillusta pehmustetusta penkistä. Hiostaa älyttömästi, selkä märkänä vaikka vaan kruisailis kaikessa rauhassa.

Auton penkki ja nojakin penkin tehtävät ovat aika perustavalla tavalla erilaiset: auton penkissä istutaan pitkiä aikoja paikallaan ponnistelematta ja sen tehtävä on tukea osaltaan kuljettajaa kaarteiden aiheuttamissa sivuttaisissa kiihtyvyyksissä. Nojakin penkin taas pitäisi tarjota mahdollisimman tukeva alusta jolta ponnistaa polkimia vasten häiritsemättä kuskin liikkeitä (polkeminen ja tasapainon ylläpito), sivuttaiskiihtyvyydet erityisesti kaksipyöräisessä ei ole kovin merkittäviä (koska pyörä kallistuu kaarteissa).

Eli autoon sopiva kuppi-istuin olisi luultavasti nojakissa jokseenkin kamala.

[ATVReaper]

tässä olis yks mahollinen luonnos penkin perus rungosta. (jos tosta joku saa mitää selvää) mitat puuttuu sen takii ku ei ollu mittaa et olis voinu jotai suuntaa antavii mittoi laittaa tohon. mitat ja kulmat saatan heittää lennosta rakennusvaiheessa.(huomatkaa että penkin yläosa on kapeampi kuin alaosa)
mut perus idea olis rakentaa penkki jossa on jonku näköstä sivuttais tukee. ton suunnittelin et rakentais sen vaanerista ja takapuolelle tukirauta. vaneeri kun on helppo materiaali käsitellä. muutama suunnitelma on vielä tekeillä päässä. mut ennenku saan ne paperille, ni suunnittelen ''valmiiksi'' päässä ja sitte jalostan paperille.

Raatoja ja runkoa piti tällä viikolla hakee mutta paikka mistä raadot piti hakee ei oo vastannu puhelimee . oisko kellää tiedos mistä raatoi kannattas hakee/kysellä akselilla nurmijärvi/hyvinkää/tuusula/vantaa.

[jooseha]

Mitat saat miehestä
