3D-tulostus

[Nojanalle]

Jori tällänen pinnan korjaus sarja on olemassa . En tähän hätään löytänyt netistä .
Liitty johonkin maastopyörä juttuun . Saa tilapäiskorjattua.

[jori]

Jori tällänen pinnan korjaus sarja on olemassa . En tähän hätään löytänyt netistä .
Liitty johonkin maastopyörä juttuun . Saa tilapäiskorjattua.

Ei se sitä tarkoita, etteikö sellaista kannattaisi itse tehdä.

[janx]

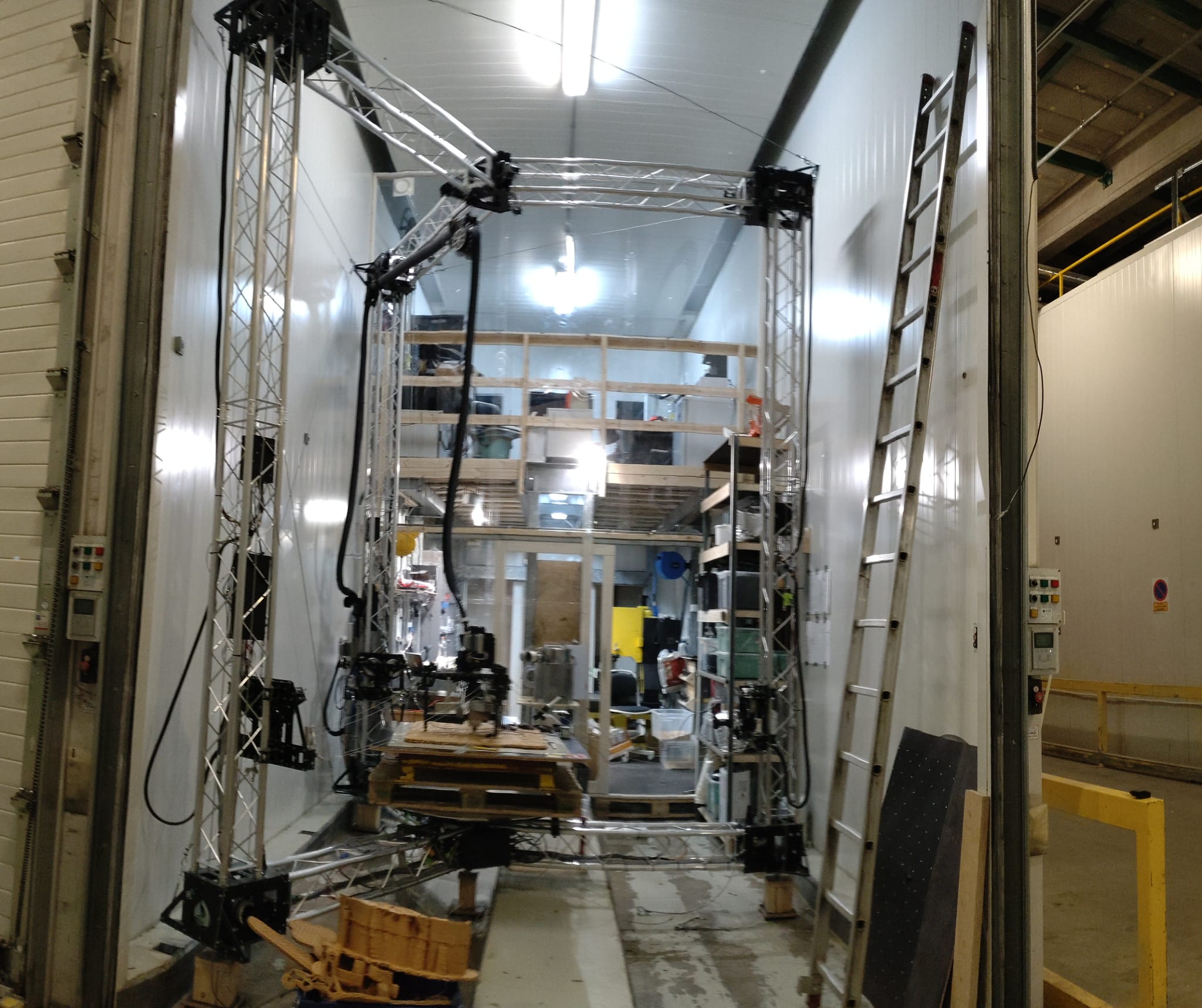

Vierailu oli mielenkiintoinen. Ideana on tulostaa mm. merestä kerätystä muovista. Puitteet ovat vaatimattomat, mutta jostainhan se pitää lähteä. Tulostinpään alla oleva levy (drafti) on puu-muovikomposiittia (PP, polypropyleenia). Noh... kinnerin kuoren voisi tulostaa muovista, mutta ei ehkä vielä huomenna.

[tm]

Vierailu oli mielenkiintoinen. Ideana on tulostaa mm. merestä kerätystä muovista. Puitteet ovat vaatimattomat, mutta jostainhan se pitää lähteä. Tulostinpään alla oleva levy (drafti) on puu-muovikomposiittia (PP, polypropyleenia). Noh... kinnerin kuoren voisi tulostaa muovista, mutta ei ehkä vielä huomenna.


Kertoivatko kuinka isoja kappaleita olivat tähän mennessä saaneet tulostettua?

[janx]

Vierailu oli mielenkiintoinen. Ideana on tulostaa mm. merestä kerätystä muovista. Puitteet ovat vaatimattomat, mutta jostainhan se pitää lähteä. Tulostinpään alla oleva levy (drafti) on puu-muovikomposiittia (PP, polypropyleenia). Noh... kinnerin kuoren voisi tulostaa muovista, mutta ei ehkä vielä huomenna.


Kertoivatko kuinka isoja kappaleita olivat tähän mennessä saaneet tulostettua?

Enpä kyllä muista tarkkaan. Isoja.

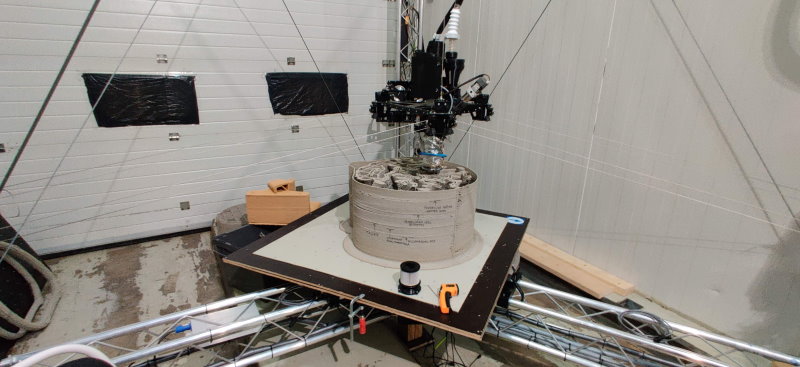

Tässä pari kuvaa lisää ja videolinkki.

Tulostin lähempää.jpg (64.46 KiB) Katsottu 8186 kertaa



[janx]

Hauska idea. Kotitekoinen särmäin perustuen ruuvipenkkiin.
Edit: https://www.thingiverse.com/thing:4063689

Edit:

[janx]

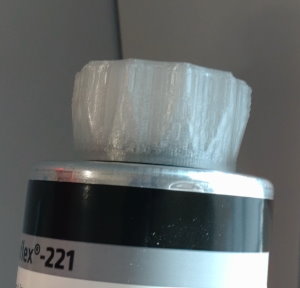

Tulostin korkin Sikaflex-tuubiin. Kannattaa tulostaa 101 tai 102% skaalauksella. Tiivisterengas on 18 mm.
Lähde: https://www.thingiverse.com/thing:3604297

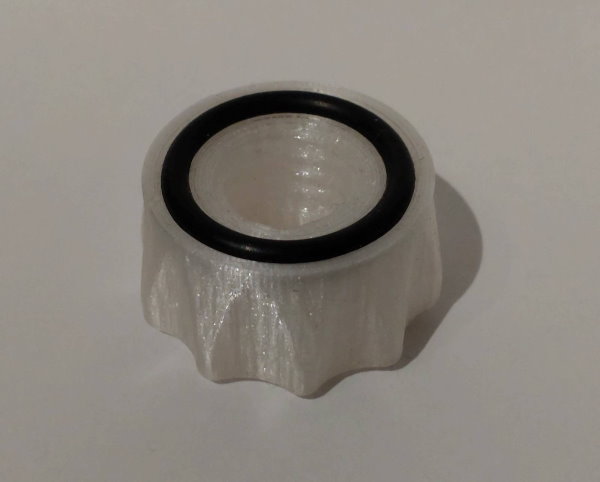

Sikatuubin korkki tiivisteellä.jpg (11.07 KiB) Katsottu 7971 kertaa

[janx]

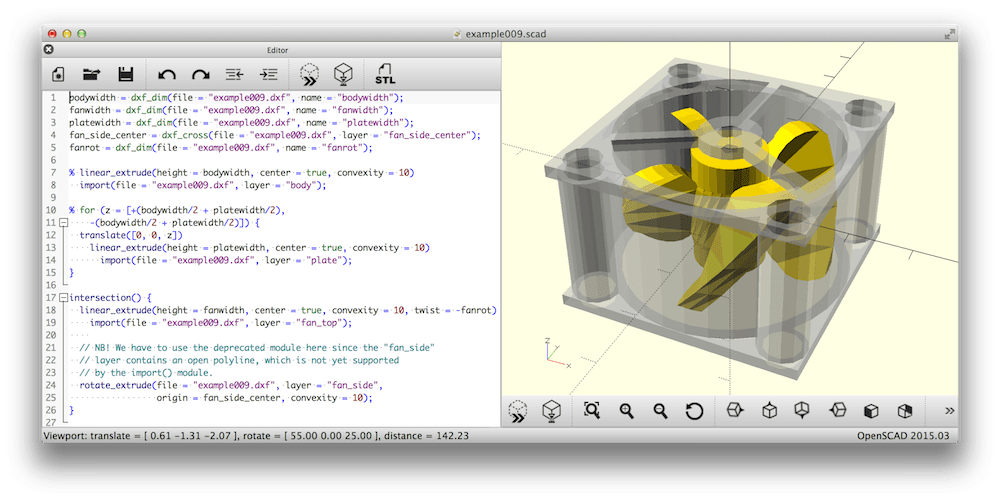

OpenSCAD (ilmainen, avointa lähdekoodia) on mielenkiintoinen tapa suunnitella 3D-malleja - erityisesti jakaa suunnitelmansa ja parametroiden tehtynä toisen käyttäjän on helppo muokata sitä parametrien sallimissa rajoissa. Ei siis vaadita minkään monimutkaisen 3D-suunnitteluohjelmiston osaamista. Se on käytännössä ohjelmointikieli, jonka mukaan malli luodaan.

Koska P-eräkärryyn on tulossa siivet, ryhdyin tutkimaan saisiko saranat tulostettua. Netistä löytyikin valmis koodi (Thingiverse.com Parametric Hinge), jolla pystyy luomaan parametreja muuttamalla haluamansa saranan.


[janx]

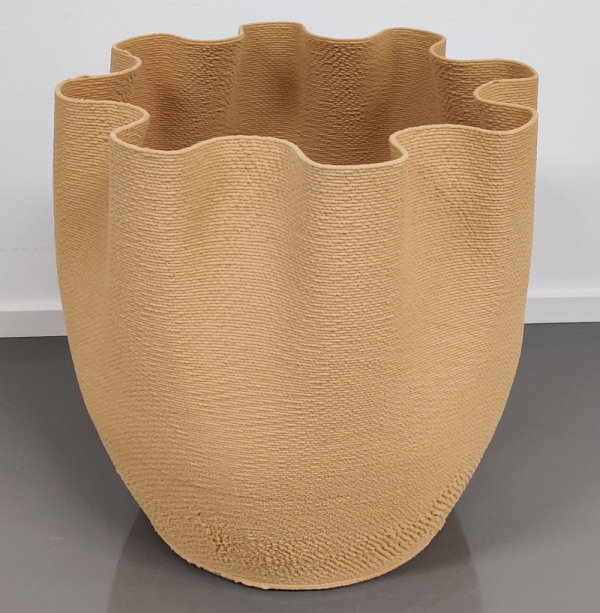

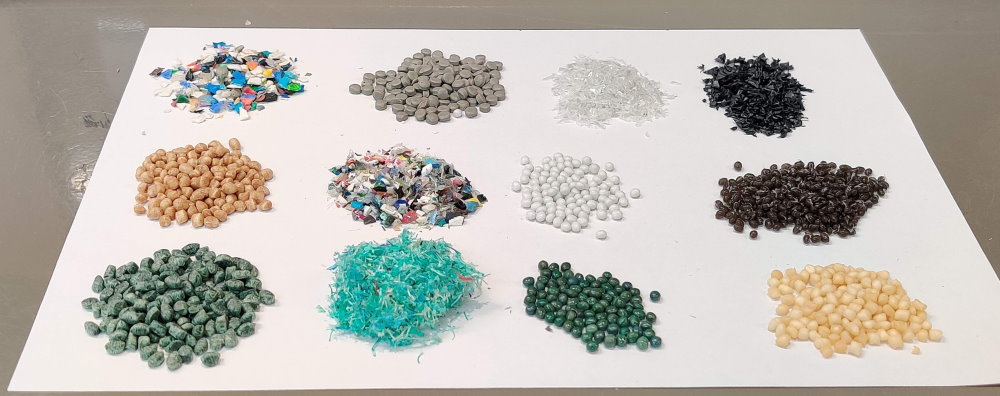

Tänään Atte Linna Bloftilta oli pitämässä esitystä heidän tekniikasta ja visioistaan. Ilo oli huomata, että kierrätysmateriaalit ja avoin lähdekoodi oli heilläkin vahvasti mukana.

[janx]

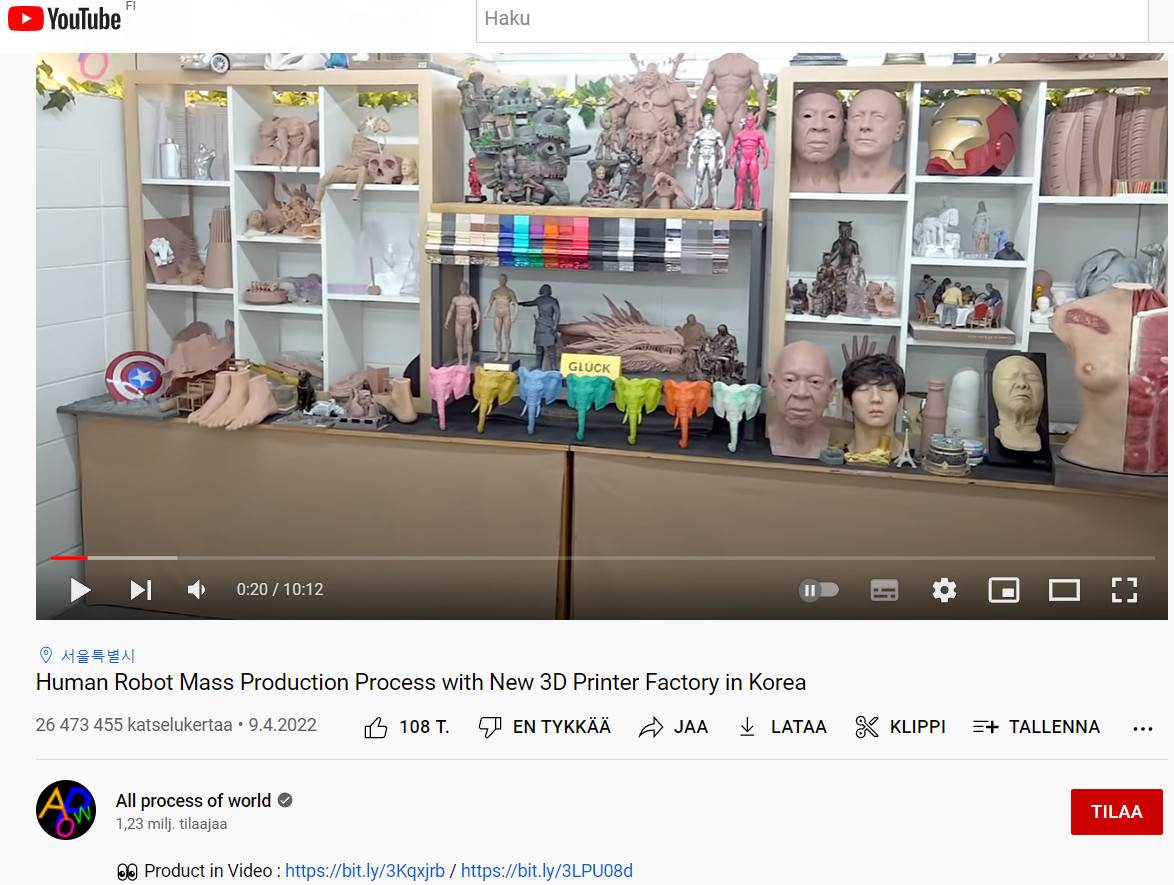

SLA-tekniikalla tulostetaan naamoja roboteille. Tekniikassa UV-laserilla kovetetaan valoherkkää hartsia.

[jori]

SLA, eli stereolitografia on vanhin, ei suinkaan uusi, 3D-tulostusmenetelmä. Tuolla videolla ei todellakaan tehty mitään massatuotantoa, eikä edes mitään robotteja, vaan kyse oli jostain nolosta mainos- tai taideprojektista. Robotteja nuo ovat samassa mielessä, kuin näyteikkunassa nyökyttelevä joulupukkinukke. Jotain lääkemainosta, tai muuta tiedehypevakuuttelupropagandaa varmaan olivat tekemässä. Ärsyttää tuo kaukoidän ihmisten rutiininomainen liioittelu ja valehtelu klikkausten saamiseksi.

[janx]

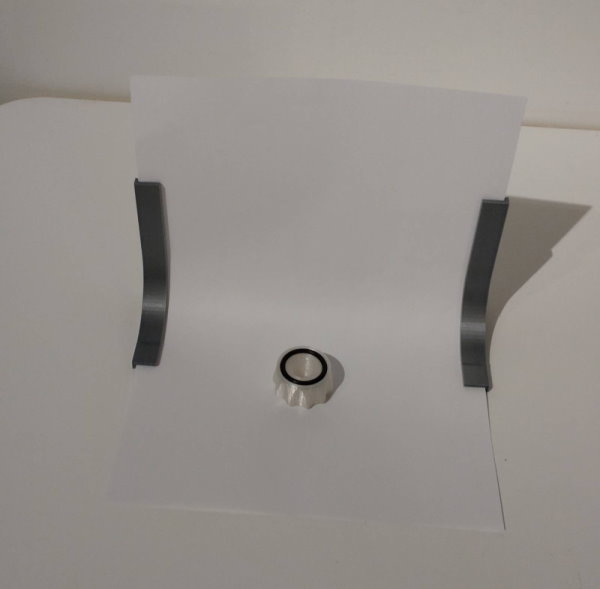

Piti taas keksiä testitulosteeksi jotain hyödyllistä. Tulostin pienen valokuvausstudion.
https://www.thingiverse.com/thing:5391748



SCAD-koodi:

Koodi: Valitse kaikki

H=100;
L=60;
E=6;
W=15;
D=80;
$fn=100;
ef=1;

module arcp(H,L,W,D,E)
{
    difference()
    {
        cube([L,W,H]);
        translate([L-D/2-E,-1,E+D/2]) rotate([-90,0,0]) cylinder(d=D,h=W+2);
        translate([0,-1,E+D/2]) cube([L-E,W+2,H]);
        translate([0,-1,E]) cube([L-D/2-E,W+2,H]);

}
}

module arc(H,L,W,D,E)
{
difference()
{
    arcp(H,L,W,D,E);
    translate([E,-1,-E]) arcp(H,L,W+2,D,E);
}
}

module support()
{

difference()
{
    union()
    {
        arc(H,L,W,D,E);
        translate([L+L/2-E,W,0]) rotate([0,0,180]) arc(H/2,L/2,W,D/2,5);
    }
    translate([-E/2+1,-2,E/2-ef/2]) arc(H,L,W,D,ef);
      translate([L+D/8,-1,2]) cube([30,W+2,1.5]);
}

}
// right
//translate([L+L/2-E,0,W]) mirror([1,0,0]) rotate([-90,0,0]) support();
// left
translate([0,0,W])  rotate([-90,0,0]) support();

[janx]

Uusia tuulia messuilta.

[janx]

Tulosta isoja kappaleita osissa.

[janx]

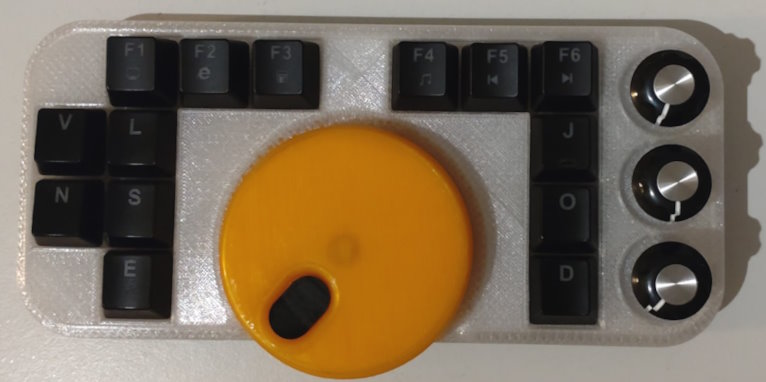

Saan sentään jonkun projektin valmiiksi. Joskus. Videoeditointinäppis. Teensy LC (mikrokontrolleri) sisällä. Mekaaniset kytkimet näppäimistöstä. Potikat (enkooderit) ja niiden nupit kaupasta. Muut osat tulostettu. Lähde ohjeisiin: https://www.instructables.com/Big-Wheel ... ideo-Deck/
