Muoto pysyi ja levyt taivutetulta osalta tiukasti yhdessä. Suoralle osalle olisi pitänyt laittaa puristusta, siinä levyt eivät ole ihan reunoihin asti painuneet yhteen. Tässä koekappaleessa muoto vedetty vielä tiukemmaksi kuin tuossa aiemmassa nojakin penkissä, nyt meni yli äärirajan, ulkokurvin puolella muutama pieni halkeama. Kyllä tästä chopperin penkin saa ja seuraavan nojakin penkin teen samalla tekniikalla.

Jukka

Sahasin penkin muotoon, levyt on liimautuneet yhteen ihan uloimpia kulmia lukuunottamatta, jotka siis jäävät irtisahattuun osaan:

Jukka

Hyvän näköinen istuimen muoto joka varmaan toimisi myös pystyselkänojaisissa kuten lwb. Vielä parempi olisi useaan suuntaan kaareva kuten esim. niittokoneen penkissä:
http://www.samsam.fi/muut_tuotteet.html#niittokone
tai

Jälkimmäinen ei reisien kohdalta ihan optimaalinen.
Kokemus on osoittanut että suoran levyn päälle joutuu laittamaan paljon pehmustetta mutta siltikään lopputulos ei ole hyvä.

Kehtaisitko Jukka laittaa vielä sivukuvan chopperin penkistä jossa tuo penkin kaarevuus tulisi paremmin esille?

Joko sarjatuotanto hyrskähtää käyntiin?

Penkki lakkauksessa, en saa nyt kuvaa. Nojakin penkissä alakaari on säteeltään melko tarkkaan 15cm. Chopperin penkissä säde on tiukempi kuin siinä, muttei kuitenkaan 10cm, eli oiskohan säteeltään siis suunnilleen 12-13cm. Tuon tiukempaa ei tällä tekniikalla saa.
Kunhan kelit paranee niin käyn arkin ostaan tuota vaneeria ja kokeilen puristella useamman nojakin penkin. Tuolla lämmitetyssä varastossa ei tuommoista arkkia mahdu käsitteleen ja kinoksessa ei raaski. Kesään menee myös kestävyyden testaus.

Jukka

Mustasudenkorento kirjoitti:

Kehtaisitko Jukka laittaa vielä sivukuvan chopperin penkistä jossa tuo penkin kaarevuus tulisi paremmin esille?

Kas tässä.

Jukka

jviirret kirjoitti:

Mustasudenkorento kirjoitti:

Kehtaisitko Jukka laittaa vielä sivukuvan chopperin penkistä jossa tuo penkin kaarevuus tulisi paremmin esille?

Kas tässä.

Jukka

Kiitos selventää kummasti.

Tuohan tosiaan mahdollistaa nojakin penkin taivuttamisen liki mihin asentoon vain..

Mustasudenkorento kirjoitti:

Tuohan tosiaan mahdollistaa nojakin penkin taivuttamisen liki mihin asentoon vain..

Aivan. Mallailin tuota chopperin penkkiä takamusta ja niskaa vasten ja kummassakaan mutka ei saa olla noin tiukka. Copperissa tuo toivottavasti menee, kun noja ei jatku selkään asti.

Jukka

Nyt se on paikoillaan. Koeajolla totesin että liian tiukkahan tuo on jopa tuohon

Jukka

Yksinkertaistin jigiä, ei tarvi niin paljon puristimia Toki tuossakin täydennys puristimen tarvii ristiselän tuen kohdalla ja jos haluaa kovin pitkän niska-osan niin sinne myös.
Vanerin hinta noussut, kävin yhden penkin värkit ostamassa valmiiksi 30cm suikaleiksi sahattuna ja makso 12euroa. Tuohon liimat, lakat ja maalit päälle...
Mittasuhteetkin kuvassa vähän väärät kun mallina oleva suikale ei ole läheskään yhtä leveä kuin penkki.
Kunhan jigissä on liimat kuivunut niin pääsee kokeileen penkin puristamista.

Jukka

Viime yön oli penkki puristumassa:

Koepuristuksen jälkeen päätin kääntää päällimmäisen vanerin toisin päin. Ilmeisesti virhe, kun muutamista kohdista jäi ko. välistä liimasauma irvistämään. Kesti kuitenkin koeistua. Hieman on lyhyempi selkäisen penkki tämäkin, mutta kyllä tälläkin ajaa, pitää vähän muottia vielä muokata.
Sahailin penkin muotoon, leveyttä 27cm ja kiinteä niskatuki. Ilahduttavan kevyt, 1400g, kun aiempi painoi 1700g.
Raottelin meisselillä pahimpia irvistys kohtia, pistin liimaa väliin ja puristelin kiinni. Tuskin ainakaan haittaa...

Jukka

Premnas kirjoitti:

Siitä tulikin mieleen että musta tuntuu etten nyt saanut tuosta joosehan laminointimuotista oikein kiinni kun palaset on irrallaan, ei sulla olisi kuvaa työstövaiheessa olevasta penkistä? Siis niin että kaikki putket, puristimet ja muut tykötarpeet kiinnitettynä?

Mulla on muottina kolme 12mm vaneri levyä, 4 pattingin pätkää ja pari puristinta.

Muotti kootaan yksinkertaisesti puristimilla niin että pattingin pätkät tulevat vanerilevyjen väliin. Muotti on purettava siksi että se ei veisi juurikaan säilytystilaa.
Samassa kuvassa on jo liimattu penkin aihio. Enää ei tarvitse kuin sahata muotoonsa, pyöristää reunat, hioa ja pintakäsitellä.

Liimaus tapahtuu leikkaamalla 4mm vanerista kolme 30x90cm suikaletta ja laittamalla niiden väliin puuliimaa (kosteudenkestoluokka d3). Sitten vain puristetaan koko nippu muottia vasten ja jätetään kuivumaan. Kunhan ei auo liian aikaisin kopioituu muotin muoto täydellisesti vaneriin Ennen aukaisua olen siirtänyt muotin suunnan aihioon, jotta sahaus ei mene muotoon nähden vinoon.

Loistava esimerkki miten homma pitää tehdä !

Vielä kun olisi listattu missä järjestyksessä tuo puristuksiin laitto pitää tehdä niin onnistuisi muillakin helpommin. Käsittääkseni se kannattaa tehdä niin että 4mm:n vanerit laitellaan yksi kerrallaan päällekkäin, ehkä hieroen niitä jotta liima leviää tasaisemmin väliin. Sitten paketti muotin päälle ja ensin keskeltä purkistuksiin ja sitten keskeltä päätyyn päin järjestyksessä puristimia kiristäen.

Mainio idea käyttää noita pilkottujen pyörien runkoputkien pätkiä ja kierretankoja puristimina !

mhelander kirjoitti:

Sitten paketti muotin päälle ja ensin keskeltä purkistuksiin ja sitten keskeltä päätyyn päin järjestyksessä puristimia kiristäen.

Juuri näin, tai niin että aloitetaan päästä ja puristin kerrallaan edetään kohti toista päätyä

Jukka

Hyvä kun tulee tarkentavia kysymyksiä. Hankala tehdä täydellistä kuvausta muuten, koska tulee jätettyä itsestäänselvyydet pois. Muille ne ei välttämättä ole itsestäänselvyyksiä
Liimausta(tällä kertaa Erikeeper Plus) varten olen ottanut liimapullosta korkin auki ja kaatanut liimaa vanerille. Levitys sujuu kätevästi muovikanisterin kyljestä leikatulla lastalla. Kahdelle levyistä olen liiman levittänyt. Sitten ensimmäinen liimatuista muotin päälle liimapuoli ylöspäin ja sen päälle toinen liimalla käsitelty myös liima ylöspäin. Liimaton päällimmäiseksi.

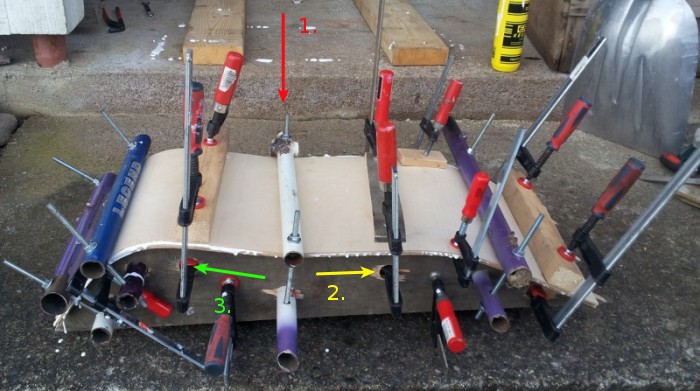

Puristamisen olen aloittanut keskeltä penkkiä muotin koveran kohdan keskeltä. Siitä olen jatkanut penkin yläreunaa kohden puristin kerrallaan. Yläosan tultua puristuksiin on alaosan vuoro. Taas ensimmäisen puristimen vierestä järjestyksessä edeten. Yläosan teen ensin koska siinä on loivemmat mutkat. Näin vanerinippu pysyy varmemmin paikoillaan. Varma on varmaa. Ei se toisinkaan päin tehdessä liikkuisi.
