Re: Spectri (SpecBike tadpole trike) ja Arcus II-kangaskate

Lähetetty: 13 Helmi 2021, 10:36
Kirjoittaja Vilijami

Kuulostaa siltä, että voimaa ja vauhtia on joka vaiheessa ollut liikaa. :mrgreen:


Re: Spectri (SpecBike tadpole trike) ja Arcus II-kangaskate

Lähetetty: 13 Helmi 2021, 12:45
Kirjoittaja janx
Vilijami kirjoitti: 13 Helmi 2021, 10:36

Kuulostaa siltä, että voimaa ja vauhtia on joka vaiheessa ollut liikaa. :mrgreen:

Pitäisi pysyä vain putken mallisissa kappaleissa. Niitä aivoni käsitelevät parhaiten. 8)


Re: Spectri (SpecBike tadpole trike) ja Arcus II-kangaskate

Lähetetty: 16 Helmi 2021, 20:48
Kirjoittaja janx

Kyselin Azubin Suomen maahantuojan - Kaarikinnerin kautta - penkin kiinnikkeitä. No on se yksi vaihtoehto, mutta en heti lämmennyt. Pitää ensin koittaa säästää, tehdä itse ja maksaa oppirahoja. :wink:


Re: Spectri (SpecBike tadpole trike) ja Arcus II-kangaskate

Lähetetty: 17 Helmi 2021, 21:31
Kirjoittaja janx

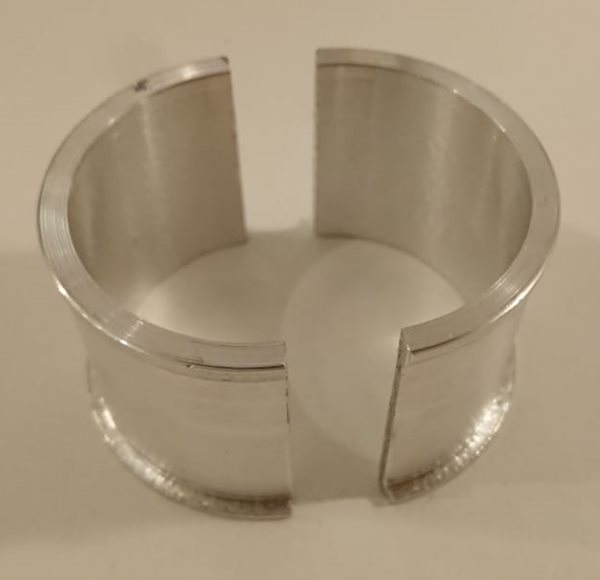

Näinhän tämä olisi pitänyt ratkaista jo ajat sitten. Ihan yleinen tapa mm. vaihteensiirtäjien kiinnityksessä. Tein sorvissa adapterin, jolla saan 50mm trussikiinnikkeen 45mm putkeen. Toimii ja tarttuu. Tekijänsä näköinenkin. :wink:

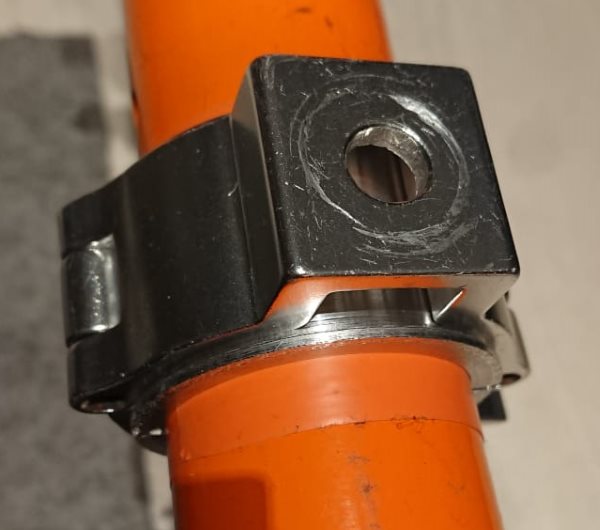

Edit: Trussikiinnikkeitä on kaikenlaisia. Kuvan kiinnikkeen kantavuus on 100kg. Seuraava kokoluokka olisi 300kg kantavuudelle. Millaisiahan voimia tuohon kohdistuu penkin alla?

Alumiininen adapteri 51-45mm.jpg
Alumiininen adapteri 51-45mm.jpg (19.43 KiB) Katsottu 5311 kertaa
50mm alumiininen trussikiinnike kantavuus 100kg 600.jpg
50mm alumiininen trussikiinnike kantavuus 100kg 600.jpg (35.83 KiB) Katsottu 5311 kertaa

Re: Spectri (SpecBike tadpole trike) ja Arcus II-kangaskate

Lähetetty: 18 Helmi 2021, 10:55
Kirjoittaja ajou

No nyt näyttää hyvältä!


Re: Spectri (SpecBike tadpole trike) ja Arcus II-kangaskate

Lähetetty: 18 Helmi 2021, 11:30
Kirjoittaja Vilijami
janx kirjoitti: 17 Helmi 2021, 21:31

Edit: Trussikiinnikkeitä on kaikenlaisia. Kuvan kiinnikkeen kantavuus on 100kg. Seuraava kokoluokka olisi 300kg kantavuudelle. Millaisiahan voimia tuohon kohdistuu penkin alla?

Alumiininen adapteri 51-45mm.jpg
50mm alumiininen trussikiinnike kantavuus 100kg 600.jpg

Puristuspuolella tuo kiinnike kantaa vaikka 1000kg. Se ei ole ongelma.
Ongelmana voi olla lähinnä vetelyys joka muussa suunnassa.
Tuossa on vain yksi pultinreikä, joka on kyllä aika notkea penkin kiinnitykseen.


Re: Spectri (SpecBike tadpole trike) ja Arcus II-kangaskate

Lähetetty: 18 Helmi 2021, 11:38
Kirjoittaja jooseha
Vilijami kirjoitti: 12 Helmi 2021, 10:57
jooseha kirjoitti: 12 Helmi 2021, 00:52
Vilijami kirjoitti: 09 Helmi 2021, 12:03

Tuollaisen putkikiinnikkeen tekeminen alumiinipulikasta ei vaadi mitään uskomatonta.

Muovilevystä saisi maalipinnalle hellävaraisemman. Kiristys pitää vaan tehdä läpipultilla eli näyttänee tähän liian vähän kaupalliselta :?

Totta! POM:mista tulisi hyvä!

Tuli korjattua taas wc-pytyn täyttöventtiili ja sen runko on tehty juurikin POM:mista. Siinä on kierteet suoraan muovissa, josta tuli mieleen, että ehkäpä ne tässäkin kesteisi POM:missa kunhan kierre on riittävän pitkä eikä vain mutterin mittainen :?


Re: Spectri (SpecBike tadpole trike) ja Arcus II-kangaskate

Lähetetty: 19 Helmi 2021, 22:33
Kirjoittaja janx
Vilijami kirjoitti: 18 Helmi 2021, 11:30

Puristuspuolella tuo kiinnike kantaa vaikka 1000kg. Se ei ole ongelma.
Ongelmana voi olla lähinnä vetelyys joka muussa suunnassa. Tuossa on vain yksi pultinreikä, joka on kyllä aika notkea penkin kiinnitykseen.

Onneksi me nojakkilaiset olemme joustavaa ja ketterää väkeä. Ei tarvi tyytyä yhteen reikään. Tänään askartelin superklemmarin, johon saa vielä jokusen reiän, jos keksii jotain kiinnitettävää. Pieni suunnitteluvirhe siihen karkasi (pitkät pultit voisi olla kiristettävissä alhaalta päin), mutta tuohon nyt saa kiinni jo, vaikka Sirkus Sariolan norsuineen päivineen. 8)

Ps. Kannattaisi myös tarkistaa, että pylväsporan pöytä on suorassa, jotta saisi kaikki reiät samaan linjaan.

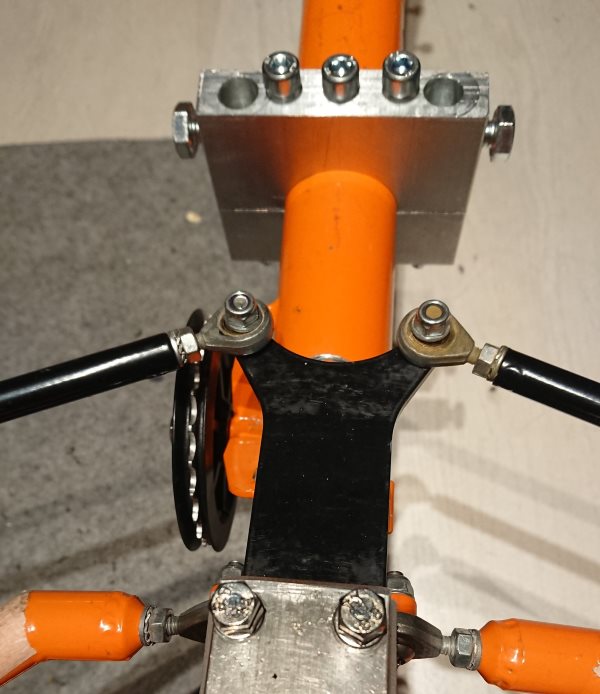

Superklemmari kiinni pyörässä 600.jpg
Superklemmari kiinni pyörässä 600.jpg (59.34 KiB) Katsottu 5220 kertaa

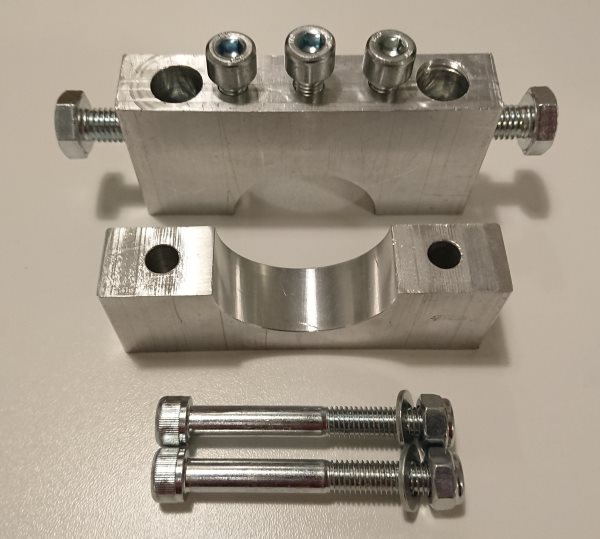

Superklemmari 600.jpg
Superklemmari 600.jpg (46 KiB) Katsottu 5220 kertaa

Re: Spectri (SpecBike tadpole trike) ja Arcus II-kangaskate

Lähetetty: 19 Helmi 2021, 23:11
Kirjoittaja tm

Paljon vakuuttavamman näköinen kuin edellinen, hyvä!


Re: Spectri (SpecBike tadpole trike) ja Arcus II-kangaskate

Lähetetty: 19 Helmi 2021, 23:13
Kirjoittaja janx
tm kirjoitti: 19 Helmi 2021, 23:11

Paljon vakuuttavamman näköinen kuin edellinen, hyvä!

Tarvitaan sitä edellistäkin katteen rungon kiinnitykseen.


Re: Spectri (SpecBike tadpole trike) ja Arcus II-kangaskate

Lähetetty: 20 Helmi 2021, 09:05
Kirjoittaja tm
janx kirjoitti:
tm kirjoitti: 19 Helmi 2021, 23:11

Paljon vakuuttavamman näköinen kuin edellinen, hyvä!

Tarvitaan sitä edellistäkin katteen rungon kiinnitykseen.

Katteen kiinnitykseen se riittää hyvin, voimat pieniä verrattuna siihen, mitä kuski välittää penkkiin ja sen kiinnikkeisiin...


Re: Spectri (SpecBike tadpole trike) ja Arcus II-kangaskate

Lähetetty: 20 Helmi 2021, 09:36
Kirjoittaja Wacky
tm kirjoitti: 20 Helmi 2021, 09:05
janx kirjoitti:
tm kirjoitti: 19 Helmi 2021, 23:11

Paljon vakuuttavamman näköinen kuin edellinen, hyvä!

Tarvitaan sitä edellistäkin katteen rungon kiinnitykseen.

Katteen kiinnitykseen se riittää hyvin, voimat pieniä verrattuna siihen, mitä kuski välittää penkkiin ja sen kiinnikkeisiin...

Ei ne ihan pieniä ole kun lasket mäkeä n. 80 km/h mutta jäävät toki polkemis voimista.


Re: Spectri (SpecBike tadpole trike) ja Arcus II-kangaskate

Lähetetty: 20 Helmi 2021, 09:55
Kirjoittaja Vilijami
janx kirjoitti: 19 Helmi 2021, 22:33

Tänään askartelin superklemmarin

Hyvältä näyttää!
Kun superklemmarin kiristää putken ympärille, niin jäähän alumiinipulikoiden tasopintojen väliin pieni ilmarako?


Re: Spectri (SpecBike tadpole trike) ja Arcus II-kangaskate

Lähetetty: 20 Helmi 2021, 10:13
Kirjoittaja Vilijami
janx kirjoitti: 19 Helmi 2021, 22:33

Ps. Kannattaisi myös tarkistaa, että pylväsporan pöytä on suorassa, jotta saisi kaikki reiät samaan linjaan.

Ja työstöhommissa yleensäkin, pitää pyrkiä tekemään yhdeltä otteelta kaikki mahdollinen.


Re: Spectri (SpecBike tadpole trike) ja Arcus II-kangaskate

Lähetetty: 20 Helmi 2021, 10:49
Kirjoittaja janx
Vilijami kirjoitti: 20 Helmi 2021, 09:55

Hyvältä näyttää! Kun superklemmarin kiristää putken ympärille, niin jäähän alumiinipulikoiden tasopintojen väliin pieni ilmarako?

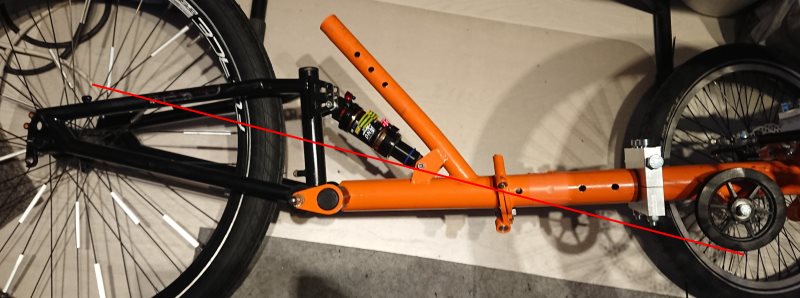

Hioin noita leikattuja pintoja, joten siihen jää pieni rako, mutta saatan hioa niitä lisää, koska tuo ei kovin kireällä vielä ole. Ketjulinjaa tässä mietin, että jääkö superklemmari linjalle, mutta taitaa tuo mahtua. Ketjuputkella ainakin.

Superklemmari ja ketjulinja 800.jpg
Superklemmari ja ketjulinja 800.jpg (56.97 KiB) Katsottu 5182 kertaa
