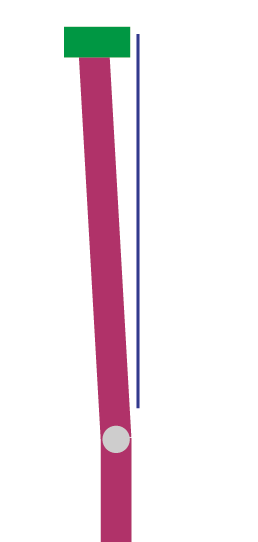

Eiks ton pyörän etusosan vois tehdä noin = että se etupuomi on etuvetoisessa epäsymmetrinen siihen emäputkeen saakka? Miksei siitä tietysti eteenpäinkin - mutta toi suoran putken esimerkki ei nyt oikein tähän kuudeesporttiin käy.
Pastori kirjoitti:Eiks ton pyörän etusosan vois tehdä noin = että se etupuomi on etuvetoisessa epäsymmetrinen siihen emäputkeen saakka?
Voi, mutta pistä myös etupäästä niin lähelle hammaspyörää kuin mahdollista, yhtä suuri ketjuvoima sielläkin päässä ketjua on.
Jukka
Riman ali ja suoraa ohi maalin...
Saisitko Jori tehtyä kiertymästä samanlaisen demon?
jviirret kirjoitti:Pastori kirjoitti:Eiks ton pyörän etusosan vois tehdä noin = että se etupuomi on etuvetoisessa epäsymmetrinen siihen emäputkeen saakka?
Voi, mutta pistä myös etupäästä niin lähelle hammaspyörää kuin mahdollista, yhtä suuri ketjuvoima sielläkin päässä ketjua on.
Jukka
öö. Nyt en tajunnu. Hammaspyörähän on vakioetäisyydellä keskiössä. Eiks idis oo tehdä mahdollisimman suora ketjulinja taittorissalle - vai mitä sää tarkoitat?
Losnan ratkaisu toimii vain suorarunkoisessa. Ketjun taittopyörä ei mahdu jalkojen väliin, jos sen siirtää ulos.
Jukan olisi pitänyt laittaa kuva omasta pyörästään eikä Losnasta. Siinä on runko siirretty ketjulinjalle.
Losnassa runkoa on siirretty vain kauemmas ketjulinjasta ja taittopyörää ulommas. Pyörä on kaunis ja kääntyy tiukemmin, mutta ketju taivuttaa runkoa enemmän.
Taittopyörä on rungossa kiinni, joten keulapuomin pitää olla oikealle vino ollakseen mahdollisimman lähellä ketjulinjaa.
Pastori kirjoitti:jviirret kirjoitti:Pastori kirjoitti:Eiks ton pyörän etusosan vois tehdä noin = että se etupuomi on etuvetoisessa epäsymmetrinen siihen emäputkeen saakka?
Voi, mutta pistä myös etupäästä niin lähelle hammaspyörää kuin mahdollista, yhtä suuri ketjuvoima sielläkin päässä ketjua on.
Jukka
öö. Nyt en tajunnu. Hammaspyörähän on vakioetäisyydellä keskiössä. Eiks idis oo tehdä mahdollisimman suora ketjulinja taittorissalle - vai mitä sää tarkoitat?
Jep. Ketjua ei voi siirtää, eikä hammaspyörää. Siirretään sitä jäljelle jäävää osaa, eli runkoputkea. Kuvassa se on emäputken vieressä niin lähellä ketjua kuin mahtuu, mutta toisessa päässä, eli keskiön juuressa, turhan kaukana.
edit: on tuossa kuvassa sellainenkin vika, että mikäli keskiö on keskellä pyörää niin emäputki on reunassa.
Pistä osat keskelle ja runko reunaan, ketjun viereen.
Jukka
Riman ali ja suoraa ohi maalin...
Nyt siis tajusin tän.

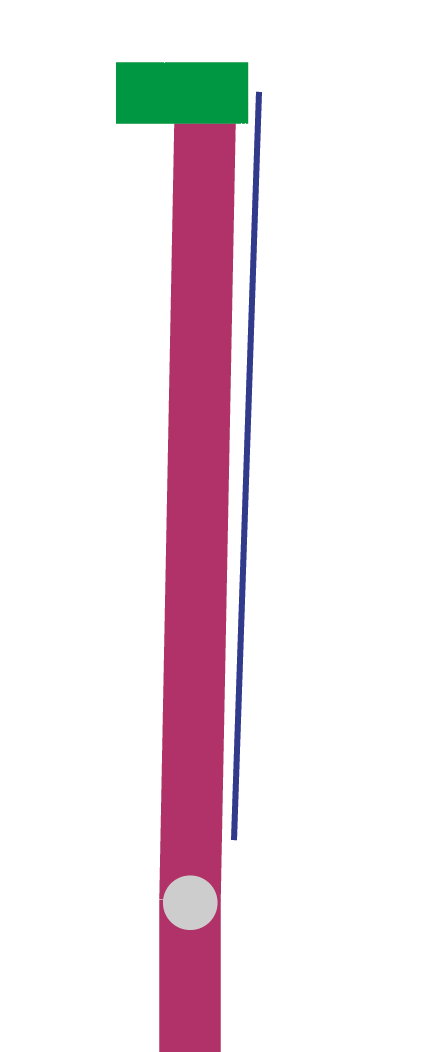

Se menisi siis näin?
Ei, kun aiempi oli parempi, mutta emäputki pitää olla vasemmalla. Idea on, että takapakan määräämä ketjulinja tulee mahdollisimman läheltä etupuomin takapäätä. Paras olisi, jos ketju tulisi etupuomin läpi keskellä ja eturattaat olisivat myös keskellä kampilaakereita. tällöin ketjuvoima ei taivuttelisi mitään. Tuon rungon voi ajatella kahteen osaan emäputken molemmin puolin. Ketjuvoimia kantava etupuomi niin oikealle kuin mahdollista ja runko emäputkesta taakse päin keskelle emäputkea näin ====–000000––o_____. Kuvassa vasemmalta: takahaarukka, runko, istuin, runko, emäputki ja etupuomi.
Jori
On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. - Sakari Holma
Piirrän kohta miten tajusin - kahvilla ☺
Tuossa edellisessä piirtoksessa olin siis jo lähellä.
Edit.

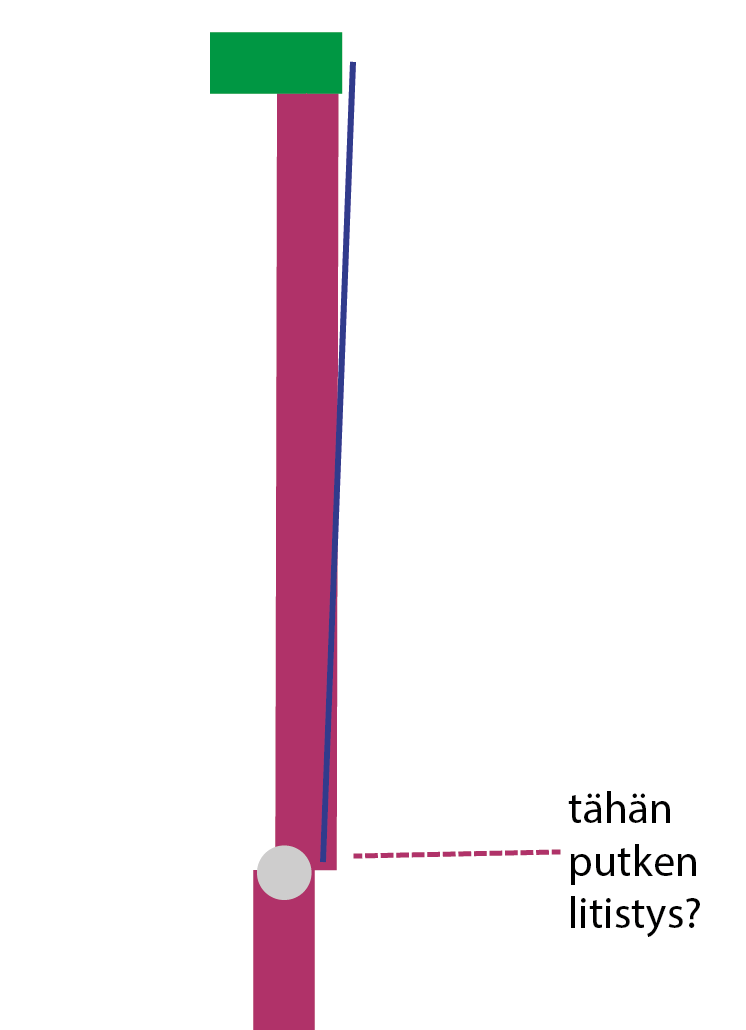

Etupuomi voi tulla emäputkesta ulos saman varean kuin se iso rissa. Muuten se ottaa kiinni polvee.
Putkee voi toki litistää.
Siis jotenkin tän kuvan mukaan.
Yritän kuvata ideata tänne.Kun tää kuvan siirto ei nyt ole hallinnassa. Eikä ole aikaa siihen nyt syventyä , että se siittä . Jos puomin sisään laittaisi viistottaisen tukiputken . Jonka pujottaisi siään niin että pääsisi juottamaan sen sinne. Silloin saisi sivuttaiselle voimalle eräänlaisen vedon vastuttajan . Voi vitsi kun meni vaikeeksi selittää
Nojanalle kirjoitti:Yritän kuvata ideata tänne.Kun tää kuvan siirto ei nyt ole hallinnassa. Eikä ole aikaa siihen nyt syventyä , että se siittä . Jos puomin sisään laittaisi viistottaisen tukiputken . Jonka pujottaisi siään niin että pääsisi juottamaan sen sinne. Silloin saisi sivuttaiselle voimalle eräänlaisen vedon vastuttajan . Voi vitsi kun meni vaikeeksi selittää
Ei voi laittaa toista putkee = turhaa painonlisää. Yhtä putkee voidaan isontaa toki.
Ei se paljon painoo lisää . Jos vaikka tää putki on jotain 10mm . Tai voihan se olla mopon pinna sisällä .
Nojanalle kirjoitti:Ei se paljon painoo lisää .
Lisärauta lisää toki jäykkyyttä, muttei merkittävästi, eikä siis kannata painon säästön kannalta. Saman putken sijoittaminen parempaan paikkaan kantamaan voimia, on paras ratkaisu, joka saattaa mahdollistaa myös kevyemmän putken käytön.
Teen kokeen....
Jori
On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. - Sakari Holma
jori kirjoitti:Nojanalle kirjoitti:Ei se paljon painoo lisää .
Lisärauta lisää toki jäykkyyttä, muttei merkittävästi, eikä siis kannata painon säästön kannalta. Saman putken sijoittaminen parempaan paikkaan kantamaan voimia, on paras ratkaisu, joka saattaa mahdollistaa myös kevyemmän putken käytön.
Teen kokeen....
Voisitko samalla piirtää sen sijoittelun. Jos siis etenisi nyt 45x1.5 putken idiksellä. Anteeksi 44.5x1.5 putkella. Sitä on tuolla kauppiaalla nyt hyllyssä.

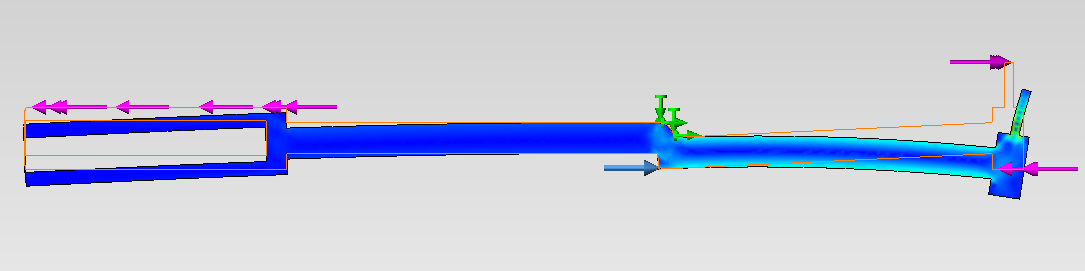

Tässä tuo periaatteellisella tasolla. Materiaalia en tuohon laittanut, joten ainoa asia, jota voit tarkastella on suhteelliset taipumat.
