Nojapyöräfoorumi

jori kirjoitti:

PW kirjoitti:

Pari ongelmaa- ketjuhaarukan droppareilla ei pysty säätämään ketjun kireyttä ja se on alumiinia.

Eihän se ole vielä kiinni mitenkään. Vaihda teräksiseen säätödropparilliseen.

Alkaa olla varaosat vähissä.

jooseha kirjoitti:

Mua epäilyttää tuon etuhaarukan kestäminen noin loivalla ohjauskulmalla
Omassani vastaava ei kestänyt ennen vahvistamista ja Härskilläkin hajosi twistiketjuisesta. Hitsaa vähintään saumat kokonaan umpeen, niin kuormitus jakautuu laajemmalle alueelle.

Onko tuo loiva? Mistä hajois?

Heti kruunun alta. Haarukkaputkeen tulee takapuolelle murtuma.

edit. Härskin ketjussa oli kuva murtumapaikasta.

PW1:ssä saman tapanen haarukka, toistaseks kestäny.
Onhan tuota helppo vahvistaa hitsaamalla.

PW kirjoitti:

PW1:ssä saman tapanen haarukka, toistaseks kestäny.
Onhan tuota helppo vahvistaa hitsaamalla.

Jos katsot edellisen viestin kuvaa tarkasti, huomaat ettei haarukka hitsaamalla vahvistu, vaan heikkenee. Härskin haarukan murtuma on nimenomaan hitsin vieressä haarukkaputkessa, kohdassa jossa hitsi on kuumentanut haarukkaputkea – HAZ-vyöhykkeellä. Tuota paikkaa voi vahvistaa vain kiinnittämällä lisätuki paikkaan, jossa ei ole vetojännitysmaksimia, vaikka tuen nimenomaan pitää tukea paikkaa, jossa vetojännitysmaksimi esiintyy. Ennenvanhaan tällaiset tuettiin erillisellä haarukalla, joka kiinnittyy rakenteeseen muualta kuin suuren jännitysvaihtelun alueella, kuten tässä kuvassa.

Tämä Viljamin ehotus on hyvä - josko tuota lähtis toteuttamaan. Ketjuputket ei oo tiellä, ja mahtuu isompikin ratas pyörimään. Etuhaarukka on vanha mummokelan 28" haarukka mallia siro. Yläputki pitäs varmaan tehdä vähän järeemmästä tavarasta - mutt onko 50*1,5mm liian järeetä?

PW kirjoitti:

Tämä Viljamin ehotus on hyvä - josko tuota lähtis toteuttamaan. Ketjuputket ei oo tiellä, ja mahtuu isompikin ratas pyörimään. Etuhaarukka on vanha mummokelan 28" haarukka mallia siro. Yläputki pitäs varmaan tehdä vähän järeemmästä tavarasta - mutt onko 50*1,5mm liian järeetä?

Flevo racerissa -mistä tuo rakenne- on yläputki 40x40x1,5 putkea.

Pyöreetä 38mm putkee olis "hyllyssä", ehkä koitan siitä.

PW kirjoitti:

Pyöreetä 38mm putkee olis "hyllyssä", ehkä koitan siitä.

Kestää kyllä.

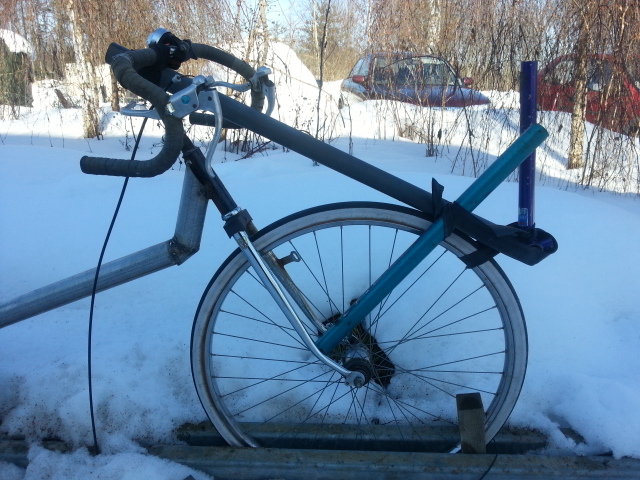

Aurikoisen päivän innoittamana tein yksinkertaisen mutta kauniin MBB-asetelman.
Tuosta tuli mieleen, yläputken voiskin kiinnittää stemmin kylkeen jonkinlaisella klemmari synsteemillä.

Kannattasko tehdä vasemman puolen ketjuputki järeemmästä ja kiinnittää lähemmäs keskiötä (ketjuvoimat)? Oikeen puoleinen vois olla vähän lyhyempi ku kuvassa ja hennompaa.

Hennon näköinen etuhaarukka.

jooseha kirjoitti:

Hennon näköinen etuhaarukka.

On mutt luulis ett keulakolmio vahvistas rakennetta.

PW kirjoitti:

jooseha kirjoitti:

Hennon näköinen etuhaarukka.

On mutt luulis ett keulakolmio vahvistas rakennetta.

Vahvistaa ja ei vahvista. Suoraa ajaessa varmaankin riittävän jämäkkä, mutta tiukemmassa mutkassa? Keula menee melko kalleelleen ja kantaa kuormaa paljon pystypyörää enemmän. En sano etteikö voisi kestää, mutta jos olisin huolissani niin olisin huolissani juuri näistä sivuttaisista voimista mitä kolmiorakenne ei tue millään tavalla.

Jukka

Turhaa pelottelua jooselta ja jukalta. Ja jos oikein kesto jännittää, niin lisää haarukan kruunusta ohuen putken eteenpäin.
