Taitettava nojapyörä

[PW]

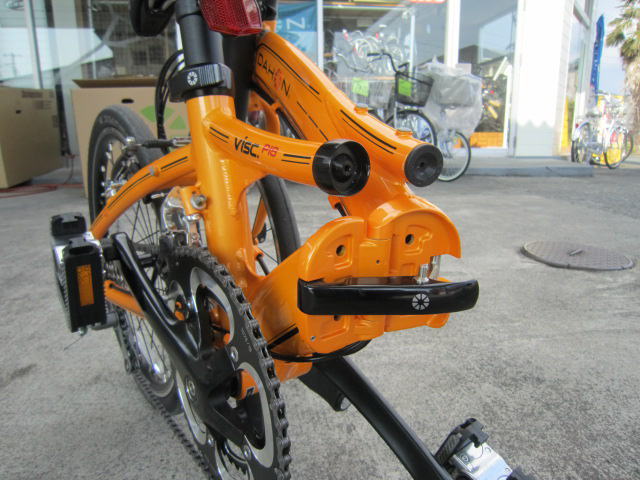

Miten Dahonin taittosysteemi toimii? Siinä on tuo pikalukitus mutta onko nuo ohuemmat kolmion yläputket, toisissaan jotenkin kiinni?

[tm]

Herätti tuo yllä oleva kuva taitetusta pyörästä, että kyllä tulisi takavetoisessa nojakissa ongelmia ketjun kanssa, joka pitäisi aina taittamisen yhteydessä irrotella eturattaalta ja niputtaa etuosan ketju tuon saranan takapuolelle. Eli homma menisi hankalaksi ja sotkuiseksi, eikä voisi käyttää normaalia etuvaihtajaakaan. Etuvedon kanssa tuota ongelmaa ei tule.

[ajou]

Ei sitä ketjua takavetoisessakaan tartte irrottelemaan lähteä. Katso Azubin Origamin video.
En minäkään kyllä oikein ymmärrä videosta, miten se on mahdollista.
https://youtu.be/r5_nPO90LTg

[vaaka]

Vaikka istuin jää pystyhköksi, jalat eivät ole pystyssä, vaan köh vaakana. Ilman vastus vähentyy ja vauhti kasvaa. Töyssyyn tai kuoppaan ajo ja kestävyys testataan. En ole törmännyt nojakeissa kapeisiin napoihin, missä pyörissä on kuinka leveitä napoja?

[tm]

Ei sitä ketjua takavetoisessakaan tartte irrottelemaan lähteä. Katso Azubin Origamin video.
En minäkään kyllä oikein ymmärrä videosta, miten se on mahdollista.
https://youtu.be/r5_nPO90LTg

Azubin runko näkyy taittuvan ketjun puolelle, tuossa PW:n Dahon-kuvassa toiseen suuntaan. Eikä Azubissa ole taittopyöriä penkin alla tai muuallakaan haittaamassa. Kyllähän ne ketjut tietysti kiertyvät ketjuputkien sisällä mahdollistaen "sivuttain" taittamisen.

[Härski]

Hiljattain linkkiosatolla ollut video. Kommeesti viäntyy.

[Bujubuju]

Tehdään taittopyörästä FWD MBB niin ei tartte ketjujen kanssa ihmetellä. 406mm kiekot molempiin päihin. Rungon ei tarvitse taittua. Käännetään etuvetokeskiö rungon alle ja istuin irti. Ohjainkannatin voisi olla taittuvaa mallia. Niitä saa valmiina nettikaupoista halvalla.

[PW]

Hiljattain linkkiosatolla ollut video. Kommeesti viäntyy.

Tästä ei vissiin oo löytyny mitään muuta materiaalia, kuvaa, piirrosta ym.? Tuon penkin taittoakseli tulee ulos pitkälle rungosta, miksiköhän?

[Mahe]

Hiljattain linkkiosatolla ollut video. Kommeesti viäntyy.

Tästä ei vissiin oo löytyny mitään muuta materiaalia, kuvaa, piirrosta ym.? Tuon penkin taittoakseli tulee ulos pitkälle rungosta, miksiköhän?

Ihmettelin samaa, kunnes hoksasin että ne taittonivelten akselien pidennykset (myös takimmaisessa nivelessä on samanlainen) napaa ketjun kiinni taittaessa ja pitävät sen kireällä ja paikallaan, jolloin se asettuu käsin koskematta taas nätisti kun rungon avaa. Nerokas systeemi.

EDIT: n. kohdassa 0:25 näkyy
