Kuudee sport > Kuudee Mini

[Pastori]

No niin. Eka kilsa ajettu. Viilaamista piisaa. Raporttia hetken päästä.

[Pastori]

Vähän toleranssit on nafteja ja pitää viilailla kaikenlaista että: rengas ei osu ketjuun, ketju ei osu haarukkaan.

Ongelmat isompana.

Funtsinnassa.

Ketju osuu haarukkaan ongelma:

• isompi ketjurissa + kiinnityspaikan muutos
• haarukkaa vielä vähän suoremmaksi

Ketju osuu renkaaseen ongelma:

• Puomia eri kulmaan
• 559 etukiekko
• pari hampia pienempi eturatas - joka olis jees täällä Pirkanmaan nousuissa muutenkin.

[PW]

Jos haarukan oikasee, eikös nuo molemmat ongelmat poistu? Jättö toki suurenee, suureneeko liikaa?

Petri

[Pastori]

Jättö on vähän isonpuoleinen jo nyt. Sitä ei hirveesti kyllä viihtis oikaista.

[Pastori]

Isompi rissa tohon vetopuolelle. Toinen pikkurissa paluupuolelle.

[jori]

Entäpä jos...

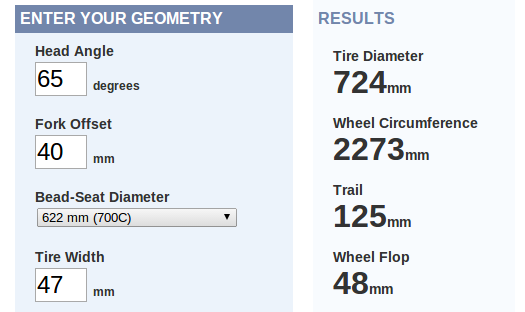

Ohjauskulma on nyt 65 astetta ja jättöä on nyt noin 125 mm ja offsettia noin 40 jos oikaisisi haarukkaa parikymmentä, tulisi jätöksi 145 ja pärjäisi ilman ketjuunosumisongelmia. 145 mm voi olla liikaa jättönä ja ohjaus haukkailee hiljaisessa vauhdissa. Sen voisi korjata tekemällä runkoon 5 astetta lisää mutkaa emäputken takapuolelle. Tämä tarkoittaa vajaan 4 mm kiilaa pois rälläkällä ja runko takaisin kiinni. ohjauskulmaksi tulisi 69 astetta.

Tuo haarukan ylä-, takareunan hitti ei kovin suuressa määrin ole korjattavissa rissaa siirtämällä ja kasvattamalla. Ainakaan paljon ei voi, koska ketjulinja kääntyy isolla vaihteella pois etuakselin linjasta. Siksi pieni haarukan oikaisu voisi tehdä hyvää. Minusta ohjauksen vetelemättömyys on tärkeintä kovassa vauhdissa. Pienellä vaihteella kiipeämisessä ei pieni vetely niin haittaa, kun muutenkin huhkitaan.

[jviirret]

Sen voisi korjata tekemällä runkoon 5 astetta lisää mutkaa emäputken takapuolelle.

Tai vaihtamalla taakse isomman kiekon?

Jukka

[Pastori]

Sen voisi korjata tekemällä runkoon 5 astetta lisää mutkaa emäputken takapuolelle.

Tai vaihtamalla taakse isomman kiekon?

Jukka

559:lle on jarrutapit. 622 vaihto on isompi manööveri kuin rungon pikku tiltti.

Entäpä jos...

Ohjauskulma on nyt 65 astetta ja jättöä on nyt noin 125 mm ja offsettia noin 40 jos oikaisisi haarukkaa parikymmentä, tulisi jätöksi 145 ja pärjäisi ilman ketjuunosumisongelmia. 145 mm voi olla liikaa jättönä ja ohjaus haukkailee hiljaisessa vauhdissa. Sen voisi korjata tekemällä runkoon 5 astetta lisää mutkaa emäputken takapuolelle. Tämä tarkoittaa vajaan 4 mm kiilaa pois rälläkällä ja runko takaisin kiinni. ohjauskulmaksi tulisi 69 astetta.

Tuo haarukan ylä-, takareunan hitti ei kovin suuressa määrin ole korjattavissa rissaa siirtämällä ja kasvattamalla. Ainakaan paljon ei voi, koska ketjulinja kääntyy isolla vaihteella pois etuakselin linjasta. Siksi pieni haarukan oikaisu voisi tehdä hyvää. Minusta ohjauksen vetelemättömyys on tärkeintä kovassa vauhdissa. Pienellä vaihteella kiipeämisessä ei pieni vetely niin haittaa, kun muutenkin huhkitaan.

Ok. Jos sä kestät että mä tuun käymään siellä pajalla. Jos mä änkeän sinne huomenna?

Siellä näkyi olevan prässi jolla oikaista tota haarukkaa ja toi rungon pikku vekki ei ole kovin iso homma myöskään. Ei ole kovin isot urakat kyseessä.

[jviirret]

Njääh, hitsaat vain toiset dropoutit nykyisten perään

Jukka

[Pastori]

Njääh, hitsaat vain toiset dropoutit nykyisten perään

Jukka

Ei ole kyllä huono idea tuokaan.

Edit. Jos tekis vaan viillot niihin nykyisiin ja tuuppaisi siihen uudet. Jäisi molemmille kiekoille optiot.

[jori]

Tule vain käymään. Kyllä me se kuntoon saadaan. Aika paljon tuota pitää perää nostaa, että jättö riittävästi pienenee. Ei taida onnistua pelkkiä dropoutteja venyttämällä.

[Pastori]

Nonniin.

Koeajelua tehty. Kohta lähden vähän pidemmälle testille.

Ketjun osuskelu sinne sun tänne korjaantui haarukkaa oikaisemalla. Rengas ei osu enää ketjuun ja se ohittaa somasti myös etuhaarukan. Parhaimmillaan ketjun linja on isoilla vaihteilla, pienemmillä pientä vetelyä havaittavissa.

Kuten kuvasta näkee on ohjaustanko simppelimpää versiota. Pikkuruinen niskatuki on myös paikallaan. Vähän kompaktimman oloinen kulkupeli. Illalla lisäraporttia mimmoinen on kyyti.

Pitänee kuvata uusi kuvakin kivemmalla taustalla.

Ja lopuksi. Suurkiitos Jorille pajan ja ajatusten lainasta ja muuten vaan juttuseurasta.

[jori]

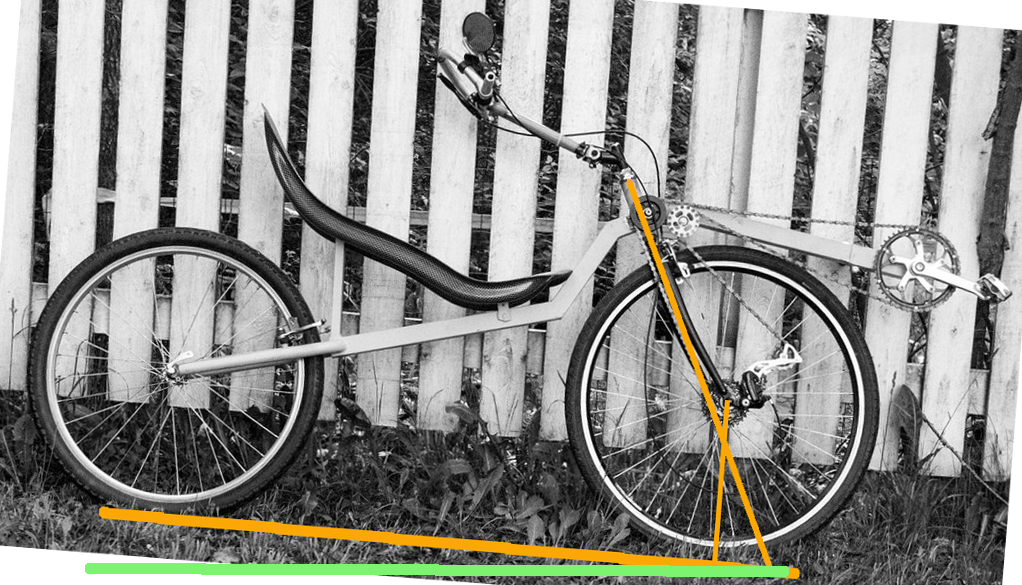

Pastori ei tuossa huomannut mainita, että oikaisimme eilen tuota etuhaarukkaa hitusen, joka sellaisenaan ratkaisi ketjun hankausongelmat sekä haarukan takapinnasta, että renkaan yläpinnasta. Geometria mahdollisti myös ohjauksen yksinkertaistamisen ja kevennyksen. Verratkaapa kuvia, miten vähällä muutos tuli.

[Pastori]

Verratkaapa kuvia, miten vähällä muutos tuli.

Helpompi katella kun ne on näin. Ei ole ihan identtisesti tässä - mutta auttaa kuiteskin.

BTW: Jorille tiedoksi että näyttäisi nyt siltä ettei penkkiä tarvi siirtää. Käyn testilenkillä nyt koklaileen onko näin kivasti. Sitten jos vaihtaa sen leveämmän penkin - niin sitä voisi silloin asemoida eteenpäin.

[jori]

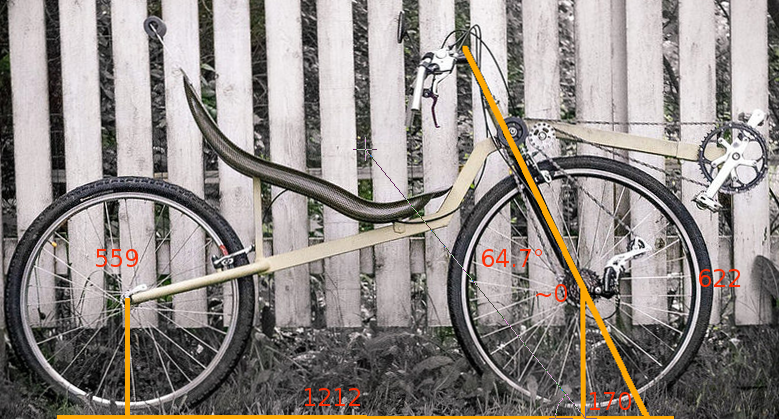

Tässä nykyinen geometria.


Painopisteen paikka 50° eturenkaan kosketuspisteestä, eli perän nostoon jarrutuksessa tarvitaan yli 0.84 kitkakerrointa. (Henkilöauton rengas kuivalla puhtaalla asfaltilla 0.
