jori kirjoitti:

Pastori saarnaa rekapitulaatio-oppia.

Päätin seuraavaksi kasvattaa räkäpyörien heimoa Rekapitulaatio nimisellä rakkineella. Kysymyksessä on laite jossa oksennan paljon viime vuosina oppimaani nojapyäräjuttua, sekä yritän keksiä eli synnyttää pyörää uudelleen. Usein myös saarnaan ja siitä nimi, tuolta naapurikeskustelusta. Jos sitten tuo lyhenne pitää selvittää, mikäli tällä Nokialle lähtisin - niin yrittäisin paluuta 200 kilsan kerhoon

Hankkeessa etiäppäin.

Hankin eilen romikselta vitosella tämmöisen kohtuullisen hyvävointisen luovuttajapyörän.

Luonnostelin vähän Jarkon isoa jiveä kolhompaa ja vähemmän sporttista leiskaa eilispäivänä.

Jotain tuonsorttista oli mielessä, kun lampsin tänään iltasella pajalle. Nappasin etuhaarukan irti ja havainnoin että perkele - tässähän on ohkainen tuo emäputki. Olin ostanut varmuudeksi suosittua 38/2 putkea jemmaan. En päässyt käyttämään. Rälläköin ja hioin tuon akkainpyörän emäputken käyttökuntoon.

Onnea oli silleen mukana että satuin tekemään tuon kokoisesta putkesta pythonin nivelen ja mulla oli runkoputken reiän tekoon työkalu valmiin. Porsastelin sillä 50x50x1.5 putkeen summammutikassa reiän. Piirtelin pari viivaa ja rälläköin kolosia putkeen. Vääntelin ne piirroksen päällä vähän sinnesuuntaan. Napsin puristimilla vaneriin kiinni ja nippasin heftit saumoihin.

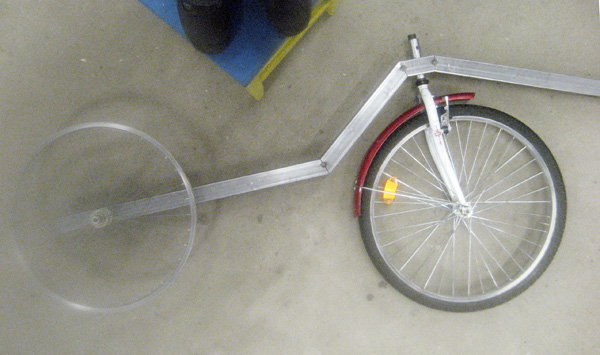

Pitää huomenissa kuvata parempi kuva. Oli lapset rasvanneet linssin että oli toinen reuna kivasti pehmee tässä kuvassa.

Ai niin. Napsin tuosta luovuttajasta (on vähän persaukisuutta edelleen vaivana) myös noin kiekot - 559 tuli rengaskooksi vaikka olin aiemmin ollut vahvasti 622 fiilareissa. Enivei. Näillä mennään ja ekassa evoluutiomallissa vaihteet on sitten noi Nexus 3:n tuottamat kolme. Takakiekkoa mallaamassa on ihan jotain muuta siis. Ostelen sitten jostain tai pöllin ketjuvaihteet myöhemmin. Pitäähän mullakin jossain semmoiset olla.

Ai niin 2. Kokonaistyöaika yhteensä 3 tuntia.

Pastori kirjoitti:

Jotain tuonsorttista oli mielessä, kun lampsin tänään iltasella pajalle. Nappasin etuhaarukan irti ja havainnoin että perkele - tässähän on ohkainen tuo emäputki. Olin ostanut varmuudeksi suosittua 38/2 putkea jemmaan. En päässyt käyttämään.

Joo, tuo 38x2 putki käy suoraan 1 1/8tuuman haarukoille ja 1" haarukoille sopivalla laakerilla. Kuvittelin että noita laakereita saisi noin vaan kaikista nettikaupoista, mutta eipä saakkaan. Sinänsä ihme homma kun noissa puretuissa pyörissä on monesti 1 1/8tuuman emäputkessa 1tuuman kierteellinen keula. Uuden laakerin asentaminen tuollaiseen pyörään vaatisi siis 1" laakerin jä tällaiset sovitusrenkaat:

Sheldon Brownin taulukosta löytyy kierteellisistä laakereista "oversized" kohdasta tämä laakerityyppi: http://www.sheldonbrown.com/headsets.html

Jukka

Jos et olisi kertonut linssin rasvaamsesta -ja niin aluksi katsoinkin olevan- kuvittelin, että sinä valokuvataiteilijana olit softauksella korostanut, että ensisijainen toiminta oli tässä vaiheessa keskittynyt etupäähän. Miten olisit sen tehnyt itse, jos lapset eivät olisi auttaneet. Onko kuvankäsittelyohjelmissa softaus suodattimia. Tuossahan on myös valotusta pienennetty takapyörän osalta. Rasva on siis tähän tarkoitukseen parempi, kuin pelkkä softaussuodatin.

jviirret kirjoitti:

Joo, tuo 38x2 putki käy suoraan 1 1/8tuuman haarukoille ja 1" haarukoille sopivalla laakerilla.

Kävinkin illalla rymyämässä kellarissa ja siellähän olikin tuonmoinen - 1 tuumainen paksummalla putkella.

Noo. Taidan kuitenkin tehdä niin, että räppään tämän puretun putken tuohon nyt kiinni.

Periaatteessahan kannattaisi laittaa paksumpi siltä varalta että haluaisi vaihdella sitten joka viikko sitä haarukkaa.

jori kirjoitti:

Miten olisit sen tehnyt itse, jos lapset eivät olisi auttaneet. Onko kuvankäsittelyohjelmissa softaus suodattimia.

Helppohan tuo olisi ollut tehdä JOS olisi tullut mieleen. Useinhan vahingossa tehdyt jutu eivät tule rationaaliseen suoritteeseen mukaan.

Pastori kirjoitti:

jviirret kirjoitti:

Joo, tuo 38x2 putki käy suoraan 1 1/8tuuman haarukoille ja 1" haarukoille sopivalla laakerilla.

Kävinkin illalla rymyämässä kellarissa ja siellähän olikin tuonmoinen - 1 tuumainen paksummalla putkella.

Noo. Taidan kuitenkin tehdä niin, että räppään tämän puretun putken tuohon nyt kiinni.

Näin etupainoiseen suositteleisin kyllä tuota paksumpaa vaihtoehtoa. Tahtoo näihin 1" kierteellisiin laakereihin muutenkin kulua äkkiä(1000km-->) pykälä. 34mm emäputkelle tehdyissä laakereissa on enempi kuulia ja/tai ne ovat isompia.

Jukka

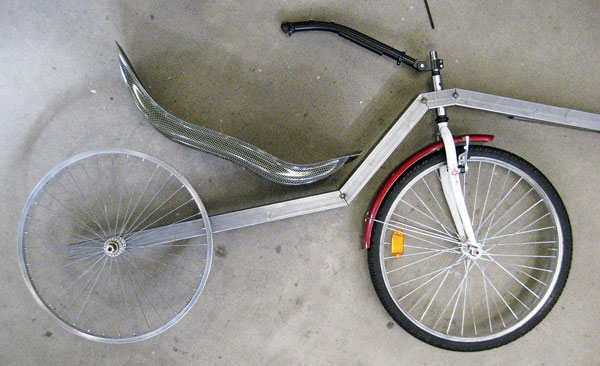

Rasvaton versio eilisistä saavutuksista. Laitoin penkin malliksi mukaan kuvaan. Jokos eilen kirjoitin että mulla on pari vuotta sitten käytettynä hankittu Terracyclen stemmi. Se tulee tähän nyt kun on niin kätsysti tuumainen haarukka.

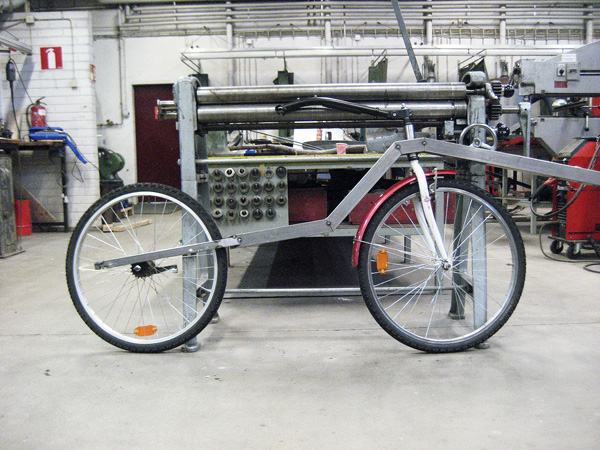

Törkkäsin sitten uuden reiän emäputken reiäksi, leikalsin pätkän 38/2 putkea, hujautin paikalleen ja pari heftiä perään. Sitten vaan disainaamaan takahaarukkaa. En tehnyt niin jyrkkäkulmaista kuin pythonissa. Hiukan viistoon vain ne tuossa menevät. Rytkäytin myös takasosan rungosta lyhemmäksi ja haarukan paikalleen parilla kiksauksella. Itse haarukan taitoksen hitsasin ihan oikeasti. Tässä vaiheessa kone näyttää kutakuinkin tältä. Älkää hermoilko vaikka kiekot on malliksi väärinpäin. Etuveto tästä on tarkoitus tehdä.

Ainiin. Kokonaistyöaika 7.5 tuntia.

Kun katsoo tätä poikien työtahtia ,niin alkaa tuntua että olen varmaan käsittänyt väärin. Näähän kasaapyöriä siihen tahtiin että hirvittää. Minä nyherrän vuosia ja näkyvää ei paljon synny.

Olisiko tuo ohjausputki hitusen liian pysty. Paranisiko, jos kääntäisit takahaarukan vaakaan.

Nojanalle kirjoitti:

Kun katsoo tätä poikien työtahtia ,niin alkaa tuntua että olen varmaan käsittänyt väärin. Näähän kasaapyöriä siihen tahtiin että hirvittää. Minä nyherrän vuosia ja näkyvää ei paljon synny.

Höpön löpön. Se on katsos nämä rakkineiden kurvit ja ratkaisut niinkuin tekijänsä, Yksinkertainen ja kolho. Kyllä tämmöistä syntyy kun keväällä harjoitteli pythonilla työmetodeja.

Sulla on hienostuneempia ratkaisuja jotka heti moninkertaistaa työmäärän. Ja mitäpä sitä hyviä suunnitelmia heti tekee valmiiksi. Pilallehan se tekemisen ilo siitä menee kun pitää sitten suunnitella että mitäkö seuraavaksi tekee.

Mulla oli nyt suunnitelmat vanhoilla pohjilla > http://www.nojapyorafoorumi.fi/viewtopic.php?f=3&t=2198 ja http://www.nojapyorafoorumi.fi/viewtopic.php?f=8&t=220 joten helpostihan tää suunnitteluvaihe meni. Piirroksestakin tulostin vaan puolet

jori kirjoitti:

Olisiko tuo ohjausputki hitusen liian pysty. Paranisiko, jos kääntäisit takahaarukan vaakaan.

EDIT: Hyvä huomio. Tuota vähän itsekkin siinä kahtelin. Vaikkakin.. Siinä on nyt se haarukkaputki kenollaan luomassa visuaalista harhaa. Ei siis ole oikeessa asennossa ja sitten toisaalta se takahaarukka ei ole oikeassa asennossa kun siinä on se kiekko nostamassa hitusen, se tulee alemmas.

Pitäisi olla aika tarkasti Jarkon isossa jivessä hyväksi havaitsema.

Kts. alla.

Edit. Tosin jätin ton takahaarukan juurikin tästä syystä vasta heppiasteelle. Sillähän sen saa kätsysti kipattua eri asentoon.

jori kirjoitti:

Olisiko tuo ohjausputki hitusen liian pysty. Paranisiko, jos kääntäisit takahaarukan vaakaan.

Suoritin ihan mittauksia. Kuvassa emäputki on 82 astetta kun tavoite oli 78 astetta. Kun käänsi kuvan oikeaan asentoon - on kulma edelleen väärä ollen 80.

Jos siis ripsauttaisi tuon haarukan irti ja kääntäisi sitä hiukan - jos sen esim. kääntää vaakaa olisi emäputken kulma 75 astetta. Sehän olisi hyvä tavoite - kuitenkin tyrin jotain ja se siis olisi välillä 75-78.

Meinaatko suoristaa etuhaarukan vai jättää tolleen? Vaikuttaa jättöön ja ohjurirullan paikkaan.

Aattelin samalla kokeilla suoristaa kun levitän sen soveliaaksi.

Menisköhän se suoristaminen ihan kylmiltään vai pitäiskö jotenkin lämmittää?

Edit. Mulla on siis toinen haarukka varalla jos tyrin tän ekan
Mun mielestä toi suorempi on myös vähän ärhäkämmän näköinen.

Pastori kirjoitti:

Aattelin samalla kokeilla suoristaa kun levitän sen soveliaaksi.

Menisköhän se suoristaminen ihan kylmiltään vai pitäiskö jotenkin lämmittää?

Hyvin menee kylmänäkin. On helpompi taivuttaa lisää mutkaa kuin oikaista, hankaluus on saada se taipumaan oikeasta kohdasta.

Sulla on niin hyvä paja, että siellä on varmaan hydraulipuristin. Sillä saa puupalikoita apuna käyttäen mutkat mihin haluaa.
