Jäi niin taannoin se paksuilla putkilla väkerretty Burrowsin pystäri kaihertamaan että aattelin josko siinä hengessä voisi tehdä seuraavan rakkineen = Crank Forward mallia edelleen. Ehkä muutaman asteen enemmän taitettu toi istuinputki.

Tämänsuuntaista siis mielessä.

Värikkäät viivat siis olevinaan niitä paksuja putkia (parituumaisia)

Monta asiaa on toki muutakin. Esim.

• olisko joustoa taakse ja mahdollisesti jopa eteen.
• olisko läskimmillä renkailla aika makee

Ai miksikö aattelin tehdä. Ihan vaan mielenterveyssyistä. Ja toisekseen. Toi räkäkränk on aika räkäinen kyllä. Siivompi vois olla niin ilkeis käydä kaupassa etuovesta.

Meinaatko ett tulee pelkästään nuo piiretyt paksut putket ?

Petri

Meinaan mää.

Esikuva tässä:

Ei sovellu niin hyvin CF rungoksi. Risin paikka tulee CityFillarissa ylemmäs, jolloin kampikeskiö ja taka"haarukka"putket jäävät pitkiksi ja ketjuvoimat riuhtovat ristisi rikki. Tuollainen maantiekilpurin geometria on parempi, koska "haarukka"putki on lyhyt ja satulaputki pysty, tulee risti alas. Voi se siltikin kestää, ei vaan niin hyvin, kuin tuossa kuvassa rakennettu malli. Emäputken ja viistoputken liitos kannattaa tehdä niin alas, kuin suinkin.

Joo. Siltä toi toki maallikon silmiinkin aikuttaa, kun sitä pystyputkea kallistaa, niin ongelmia tulee. Ehkä pitää miettiä muita ratkaisua. Kuten pieniä myönnytyksiä kolmiorakenteen suuntaan.

Kunhan olen oikeella tietskalla, niin kaivan sen Larry Lemin tekemän pyörän esiin.

Tässä Lemin äidilleen tekemä CityFillari.

Tulee siis mieleen kaksi ratkaisua näin ensihätään:

1. Tukipalikat kuten noi pinkit viivat.

1. Kolmen tukipalikan systeemi

ja sitten jonkin illan haavemalli. Josko hankkisi myös eteen joustohaarukan esim. semmoisen headshokin, kun ne on kivemman näköisiä.

Pinkki viiva tossa yläpuolella olis joustova tuki.

Sininen viiva on kiinteä tuki.

--

Joustoidea on semmoinen että putki olisi suora ja sitten nivelestä toinen paksu putki sivuun ja siihen rengas kiinni mallia Viirretin Highracer.

Esikuvana Toxyn lowracer.

Katsoppa muuten tarkkaan Burrowsin pyörää, mikäs vetävän puolen ketjun takana pilkottaa? Siellä menee ohut putki ketjun takana tarkasti samalla linjalla. Laita samaan kohtaan tukevampi putki niin et tarvitse muita jäykkäreitä.

Ootpa tarkkasilmäinen setä. Tai mistä mä tiedän ootko sä setä. Mä olen.

Toi voiskin olla mainiota. Sinne alas paksumpi putki.

Entäs jos toi takaosa olisi joustava ja se tuki olisi tuossa alhaalla?

Jarcco kirjoitti:

Katsoppa muuten tarkkaan Burrowsin pyörää, mikäs vetävän puolen ketjun takana pilkottaa? Siellä menee ohut putki ketjun takana tarkasti samalla linjalla. Laita samaan kohtaan tukevampi putki niin et tarvitse muita jäykkäreitä.

No, niinpä on - eiks tuossa riitä aika ohutkin putki tueksi ?
Älä sotke monimutkasia joustoja ym nivel härpäkkeitä, pilaamaan hienoa ja yksinkertasta suunnitelmaa

Petri

PW:N pyynnöstä sama vielä kiinteellä putkella.

Voishan siihen toki tehdä tismallaeen putken suuntaisesti haarukankin.

Tällä siis ajattelen sitä että voisi heittää siihen sitten läskimmät renkaat.

Hyvin oli petos onnistunut Burrowsilla. Vain haukansilmä Jarcco huomasi. Minäkin tiesin, ettei kunnon pyörää saa noin aikaiseksi, mutta en osannut huomata korjausta. Olen täysin vakuuttunut, että herra B on tehnyt pyörän ensin ilman tukikeppiä, mutta huomannut sen välttämättömäksi ja myöhemmin lisännyt sen. Suosittelen PW tapaan, ettei sössi hyvää suunnitelmaa jousituksella. Sitäpaitsi jousitukseen pätee myös pystypyörissä, että takajouston nivelpisteen pitää olla ketjulinjalla tai ainakin lähellä.

Tässä on tullut niin paljon hienoja ideoita, että kuume rakentaa vielä uusi CF-pyörä, nousee. Erikoisesti tuo vaakapuomin laskeminen ja rakenteen yksinkertaistaminen houkuttaa. Samalla antaisin vähän armon- ja harjoitteluaikaa SH20:lle, ennenkuin lähden sitä muuttamaan perinteiseksi.

Sakari

Pastori kirjoitti:

Ootpa tarkkasilmäinen setä. Tai mistä mä tiedän ootko sä setä. Mä olen.

Toi voiskin olla mainiota. Sinne alas paksumpi putki.

Ei setä eikä täti, eno kylläkin Tuo viimeisin versio on aika hyvä. "Burrowsin putki" voisi olla alempanakin kuten esikuvassa.

irakas kirjoitti:

Tässä on tullut niin paljon hienoja ideoita, että kuume rakentaa vielä uusi CF-pyörä, nousee. Erikoisesti tuo vaakapuomin laskeminen ja rakenteen yksinkertaistaminen houkuttaa. Samalla antaisin vähän armon- ja harjoitteluaikaa SH20:lle, ennenkuin lähden sitä muuttamaan perinteiseksi.

Sakari

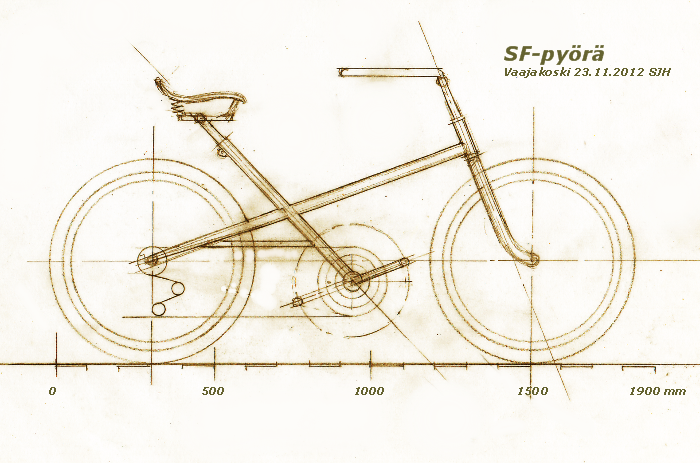

Teinpä piirroksen Pastorin kaavailujen pohjlta:

Sakari
