U-Joint ohjaus

Rakennatko omaa nojapyörää? Täältä voit saada vinkkejä projektiisi.
jupet
Viestit: 106
Liittynyt: 30 Heinä 2012, 22:07
Paikkakunta: Turku, Hki

U-Joint ohjaus

Viesti Kirjoittaja jupet »

Onkos tommosta kukaan kokeillut ?
Minä IKH:n hylsytyökalusta kokeilin pitkäpyörään hieman sovitella.
Väljäksihän tuo osoittautui, sitten koitin ottaa prikoilla välyksen pois. Senverran kasassa pysyi että pystyi periaatetta ja tuntumaa vähän kokeilla.
Mutta parempi osa täytyisi jostain löytää jos jotain käyttökelpoista meinaisi rakentaa.

Cruzbiken pitkäpyörässähän on ainakin tuo U-Joint ohjaustapa.
Sitten groundhugger tyyppisessä myöskin.

Tässä yksi kuva jospa selventää.
https://www.dropbox.com/s/pha9nwr6gxbz3 ... ujoint.jpg

Hmm...
Eikös velomobiilissakin ole tuollainen palikka, saakohan semmosen varaosana jostain ?

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 12381
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: U-Joint ohjaus

Viesti Kirjoittaja jviirret »

Itsekkin johonkin ehdotin tuota hylsyniveltä ristikko niveleksi, mutta ei se taida oikein toimia jos molemmat siihen tulevat akselit on tiukasti laakeroidut. Johtuu siitä että ristikon tapit eivät ole ristissä, vaan peräkkäin. Velomobiilissa toiminee koska ohjaustanko on irtonainen, vai onko :oops:

Jukka

Riman ali ja suoraa ohi maalin...

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3851
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski

Re: U-Joint ohjaus

Viesti Kirjoittaja irakas »

Mitenhän liitoksessa toimisi tukeva taipuva kuminen paineletku?

Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/ SH26

jori
Pistosuojattu sisällöntuottaja
Viestit: 14011
Liittynyt: 15 Syys 2006, 19:00
Paikkakunta: Tampere, Petsamo

Re: U-Joint ohjaus

Viesti Kirjoittaja jori »

irakas kirjoitti:

Mitenhän liitoksessa toimisi tukeva taipuva kuminen paineletku?

Asiaa on kokeiltu pketolan Nuoli kinnerissä. Homma ei toimi, jos ohjausakselit eivät ole vierintälaakeroitu. Hydrauliikkaletku on niin jäykkää, että aiheuttaa niin kovan oikaisumomentin, että liukulaakeriholkki alkaa takellella.
http://nojapyorafoorumi.fi/viewtopic.ph ... 75&#p51675
Kuva

Jori

On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. - Sakari Holma

jupet
Viestit: 106
Liittynyt: 30 Heinä 2012, 22:07
Paikkakunta: Turku, Hki

Re: U-Joint ohjaus

Viesti Kirjoittaja jupet »

Okei, paineletku on kyllä hyvä idea.
Eihän siitä ehkä nätti tule mutta väliikö sillä tommosessa.

ebay tarjoo kaikenlaista, jos huvittaa tilailla.
http://www.ebay.com/itm/Steering-U-Join ... 1128573296
Näyttää jämäkämmältä ainakin mitä hylsyosa. täytyy vaan ymmärtää tuo tuuma-kaliiberi oikein ettei tule nyrkin tai pikkurillinkokoista osaa.

Nojanalle
Pistosuojattu sisällöntuottaja
Viestit: 4844
Liittynyt: 09 Touko 2010, 07:33
Paikkakunta: Jyväskylä

Re: U-Joint ohjaus

Viesti Kirjoittaja Nojanalle »

http://www.kentso.fi/prebeo/group/nivel ... ivelet/400 Täältä niitä löytyy. Kannattaa katsoa. :wink:

JEF-40
Viestit: 85
Liittynyt: 11 Kesä 2010, 17:25
Paikkakunta: Pori

Re: U-Joint ohjaus

Viesti Kirjoittaja JEF-40 »

Nojanalle kirjoitti:

http://www.kentso.fi/prebeo/group/nivel ... ivelet/400 Täältä niitä löytyy. Kannattaa katsoa. :wink:

Kentson ristinivelet vaikuttaa halpatuontitavaralta. Tilasin vuosi sitten kinneriini nivelen ja siinä oli melkosen iso välys joka sitten lisääntyi käytön myötä. Mulla se välys aiheutti etupyörien "voplausta" epätasaisella tiellä. Korjasin nivelen uusimalla tapit 0,2mm vahvemmaksi ja isontamalla reijät. Pitää vaan saada nämä pinnat sileäksi, muuten pienen käytön jälkeen välys lisääntyy. Koneenrakennusalalta löytyy kyllä tarkkuushiottuja ja laakeroituja niveliä,mutta hinta on sen mukanen. Taitaa tämä velomobiileissa käytetty nivel olla yksinkertaisuudessaan hyvä, alumiinihaarukat ja muovipala väliin. Taidan kokeilla seuraavaksi.

Nojanalle
Pistosuojattu sisällöntuottaja
Viestit: 4844
Liittynyt: 09 Touko 2010, 07:33
Paikkakunta: Jyväskylä

Re: U-Joint ohjaus

Viesti Kirjoittaja Nojanalle »

Kuva
http://tuotteet.etra.fi/fi/g7165940/
Mitäs tämmösestä sanot. Kannattaa käyrä vilkasemassa. :roll:

jupet
Viestit: 106
Liittynyt: 30 Heinä 2012, 22:07
Paikkakunta: Turku, Hki

Re: U-Joint ohjaus

Viesti Kirjoittaja jupet »

Okei,

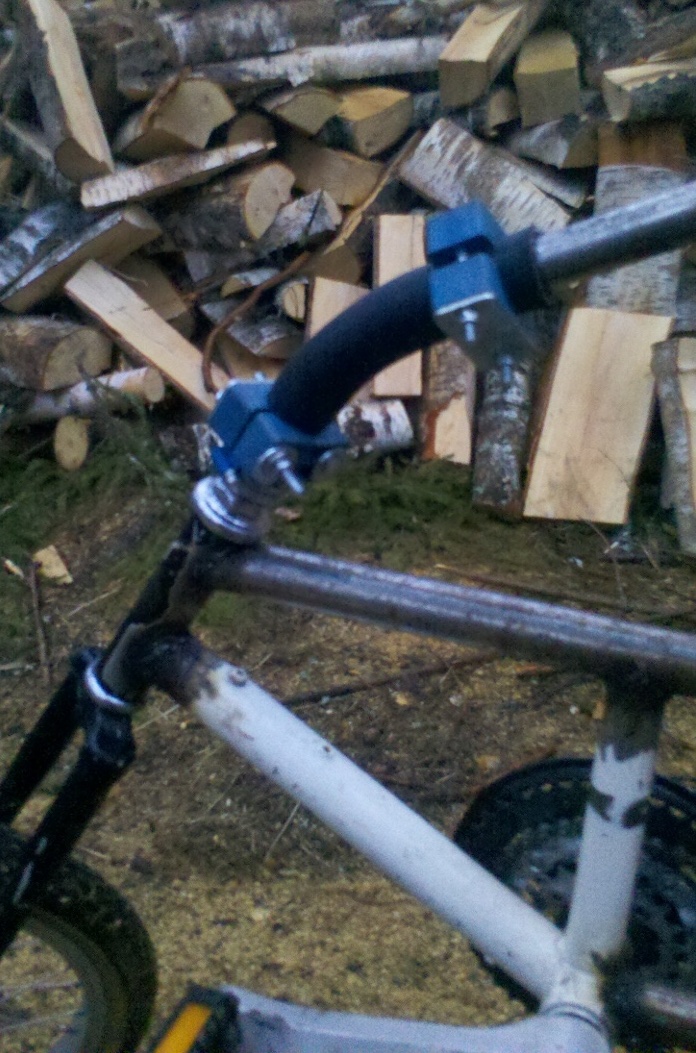

Tämmöisen hydrauliikkaletku jutun sitten sain askarreltua. Ei ollenkaan huono, kerran ihan kelvollisesti pääsi koeajelullekkin heti.
Liimaa väliin ja stauffeilla puristus, tuntuu pitävän. Letku on aika vahvaa ja vaikeata taivuttaa käsin, sovitella paikalleen. Mutta tollainen nyt sattu löytymään sopiva.
https://www.dropbox.com/s/yh0vr1rjqjskw ... 35_717.jpg

jori
Pistosuojattu sisällöntuottaja
Viestit: 14011
Liittynyt: 15 Syys 2006, 19:00
Paikkakunta: Tampere, Petsamo

Re: U-Joint ohjaus

Viesti Kirjoittaja jori »

Panin kuvan pintaan, niin on mukavampi lukea.

Liitteet

Jori

On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. - Sakari Holma

Avatar
PW
KOM
Viestit: 17831
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: U-Joint ohjaus

Viesti Kirjoittaja PW »

Onko tää pyörä uus, esitelty täällä aikasemmin ? Voishan siitäkin jotain ...kokemuksia.

Petri

Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

jupet
Viestit: 106
Liittynyt: 30 Heinä 2012, 22:07
Paikkakunta: Turku, Hki

Re: U-Joint ohjaus

Viesti Kirjoittaja jupet »

Juu, eipä taida niin kauheasti olla kerrottavaa pyörästä vielä. Parkkipaikka ajelukunnossa ollut pitkään, jarrut puuttuu vieläkin ja hitsisaumat viimeistelemättä.
Mutta ohjaus on nyt ihan magee täytyy todeta, vaihdoin mummopyörästä tangon nyt mahtuu polkemaan kun kääntyy. kippurasarvi oli ensin, mutta tämä on parempi.
Hieman hyökkäävä on se ohjaustuntuma, tarvitsisi kääntää haarukkaa hieman. Isommalla 24" etupyörällä ohjaus muuttui selkeesti huonommaksi.

Laitanpas ajoasennosta kuvaa, 8)
https://www.dropbox.com/s/1epqpuimeh4t81k/polkee1.gif vanha
https://www.dropbox.com/s/jjop0fa13mc9gbw/polkee2.gif uusi

ehkäpä seuraavaksi, täytyy vaihtaa toinen takapää että saa jotkut järkevät jarrut.
Samalla lyhentää runkoa, ylimääräinen pois. nyt on akseliväli luokkaa 2m.
