Oldskool Mid/High-racer

Lähetetty: 07 Touko 2014, 18:42
Kirjoittaja Marzie

Aloin jo joku aika sitten värkkäämään perinteistä takavetoista raaseria näiden etuvetoisten sijaan. Mbb oli omaan makuun vähän liian herkkä voblailemaan ja muutama lippakin tuli vedettyä viime kesänä.
Niin että jos tällä vehkeellä pysyis pystyssä paremmin :)

Suunniteltu istuinkorkeus 50-55cm ja poljinkeskiön korkeus joku 70-75cm

muutama projektikuva Kuva
Kuva
Kuva
Kuva


Re: Oldskool Mid/High-racer

Lähetetty: 07 Touko 2014, 19:47
Kirjoittaja jori

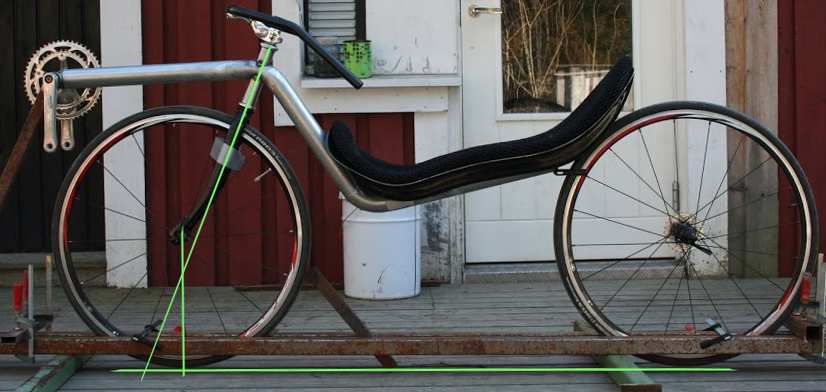

Onko tarkoitus, että kampipuomi on vaakasuorassa. Se tuottaisi melko suuren 100 mm jätön pyörääsi tuolla ohjauskulmalla 69 astetta. Istuin on niin alhaalla, että helpompi olisi tehdä kiertyväketjuinen etuvetoinen, kuin takavetoinen.

Marzi racer.jpg
Marzi racer.jpg (38.9 KiB) Katsottu 3927 kertaa

Jaa, kuva olikin hiukan vinossa ja hämäsi silmää. Ihan hyvä geometriahan tuo raaserille on. Eikä puomi tosiaan aivan vaakasuora olekaan. Ja takapyörälle pitää sillekin käyntivälystä jättää. Noussee ohjauskulma 70 asteeseen.


Re: Oldskool Mid/High-racer

Lähetetty: 07 Touko 2014, 19:59
Kirjoittaja jviirret

Misä loput kuvat, IRC:ssä kehuskelit että oot käyny jo ajamassa :shock:

Jukka


Re: Oldskool Mid/High-racer

Lähetetty: 07 Touko 2014, 20:04
Kirjoittaja Marzie

Heheh...skydrive ei suostunu linkittämään kuvia näkyviin joten piti tallentaa muualle. Tänään päivällä tilanne oli tämä :) Kuva
Keulasta tuli vähän pystympi kun aiemmissa kuvissa joten jättö pieneni vähän.


Re: Oldskool Mid/High-racer

Lähetetty: 07 Touko 2014, 20:41
Kirjoittaja Höregrö

Hieno pyörä jälleen kerran! 700c kiekot? Jotenkin kaipaisin tuohon emäputken alueelle runkoputken alle jotain jäykkärilevyä/putkia. Saisko ohjaustangos lähikuvaa?


Re: Oldskool Mid/High-racer

Lähetetty: 07 Touko 2014, 20:47
Kirjoittaja Marzie
Höregrö kirjoitti:

Hieno pyörä jälleen kerran! 700c kiekot? Jotenkin kaipaisin tuohon emäputken alueelle runkoputken alle jotain jäykkärilevyä/putkia. Saisko ohjaustangos lähikuvaa?

Kiitos :).Kiekot on 700c kyllävaan ja juu tuohon emäputken alueelle tekis mieli laittaa vähän jotain täytettä mutta etujarru ei sit mahdu kääntymään. Pitäis katella ton shimanon jarrun tilalle joku matalampi. Ehdotuksia?

Laitellaan lisää kuvia tässä lähipäivinä :)


Re: Oldskool Mid/High-racer

Lähetetty: 07 Touko 2014, 20:56
Kirjoittaja ihmo

taas linjakas tuotos :D ainakin mun silmää hivelevät muodot :mrgreen:
nytkö sitä sitten palataan takavetoon kun sun innoittamana kyhään etuvetoa höh :wink:


Re: Oldskool Mid/High-racer

Lähetetty: 07 Touko 2014, 21:46
Kirjoittaja Höregrö
Marzie kirjoitti:
Höregrö kirjoitti:

Hieno pyörä jälleen kerran! 700c kiekot? Jotenkin kaipaisin tuohon emäputken alueelle runkoputken alle jotain jäykkärilevyä/putkia. Saisko ohjaustangos lähikuvaa?

Kiitos :).Kiekot on 700c kyllävaan ja juu tuohon emäputken alueelle tekis mieli laittaa vähän jotain täytettä mutta etujarru ei sit mahdu kääntymään. Pitäis katella ton shimanon jarrun tilalle joku matalampi. Ehdotuksia?

Laitellaan lisää kuvia tässä lähipäivinä :)

Itse korjasin tällaisen jemmaan tulevaa pyörää varten puoleen hintaan. Kiinnittyy haarukan takapuolelle, vaijerilähdön saa kummallepuolelle tahansa ja sojottamaan vaikka alaspäin. Ei näytä ainakaan CRC:ssä olevan enää mynnissä mutta esim. tällainen on, varmaan oikeesti tektron tekele.


Re: Oldskool Mid/High-racer

Lähetetty: 07 Touko 2014, 22:42
Kirjoittaja jori
Marzie kirjoitti:
Höregrö kirjoitti:

Hieno pyörä jälleen kerran! 700c kiekot? Jotenkin kaipaisin tuohon emäputken alueelle runkoputken alle jotain jäykkärilevyä/putkia. Saisko ohjaustangos lähikuvaa?

Kiitos :).Kiekot on 700c kyllävaan ja juu tuohon emäputken alueelle tekis mieli laittaa vähän jotain täytettä mutta etujarru ei sit mahdu kääntymään. Pitäis katella ton shimanon jarrun tilalle joku matalampi. Ehdotuksia?

Se tuki tarvitaan nimenomaan emäputken takapuolelle estämään runkoputken lommahdusta mutkan sisäkaarteesta jarrutuksessa. Ei etupuomin tukemisessa emäputkeen mitään lisärautaa tarvita. Ei emäputken takapuolinen tuki kai jarrua estä kääntymästä?


Re: Oldskool Mid/High-racer

Lähetetty: 08 Touko 2014, 08:22
Kirjoittaja mhelander

Siisti peli on tulossa !

jori kirjoitti:

Se tuki tarvitaan nimenomaan emäputken takapuolelle estämään runkoputken lommahdusta mutkan sisäkaarteesta jarrutuksessa. Ei etupuomin tukemisessa emäputkeen mitään lisärautaa tarvita. Ei emäputken takapuolinen tuki kai jarrua estä kääntymästä?

Itsekin laittaisin tuen vain emäputken takapuolelle. MetaPhysic:ssä tyypillisesti laitetaan normaali jarru haarukan takapuolelle lisäpalikalla mutta silti jarrun säätöruuvi tuppaa särkymään. Jos etupuolella olevan jarrun varsista ja vaijerista ei tule haittaa polkemiselle ja ketjulle niin etupuolelle vaan.

Jotenkin alkaa tuntua että levyjarrulla rakentaisin myös seuraavan maantienojakin... säästyy näiltä jarruhuolilta.


Re: Oldskool Mid/High-racer

Lähetetty: 08 Touko 2014, 08:24
Kirjoittaja jviirret
Marzie kirjoitti:

Kiekot on 700c kyllävaan ja juu tuohon emäputken alueelle tekis mieli laittaa vähän jotain täytettä mutta etujarru ei sit mahdu kääntymään. Pitäis katella ton shimanon jarrun tilalle joku matalampi.

Kahtele samalla riittävän kapea ettei ota ketjuun. Vai minkä levyisiä nämä maantiejarrut yleensä on?

Jukka


Re: Oldskool Mid/High-racer

Lähetetty: 08 Touko 2014, 08:32
Kirjoittaja mhelander
jviirret kirjoitti:

Kahtele samalla riittävän kapea ettei ota ketjuun. Vai minkä levyisiä nämä maantiejarrut yleensä on?

Näyttäisi kuvista ettei yksikään tyypillinen maantiejarru ota ketjuun kiinni. Enemmän huolettaa miten sen varret ja vaijeri ottaa koipiin kiinni. Nimittäin nämä hipoo koipea etuvetosessa (ainakin jarruvaijeri) :

Kuva

Kyseessä on Campy Veloce jarrut jotka on hyvät ja ihan SRAM Force:n veroset mutta ehkä tilkan leveämmät. Toki paljon kapeammat kuin Campy Record 80-luvun jarrut jotka korvasi...
