Hiilikuituputki täysjousto nojakki ?

[kemppes]

Hei,
olen roikkunut foorumilla jo pidempään ja seuraillut mielenkiintoisia projekteja. Tadpole trikeä olen ajellut jo useamman vuoden ajan. Kotiseudullani pyörätiet ja alustat ovat sellaisia että olen kyllästynyt jyskytykseen, jousitus olisi saatava.
Käytettävissäni on 32 mm hiilikuituputkea suurempikin määrä, jkv 35 mm putkea ja 54 mm putkea kaksi pientä pätkää. Lisäksi on reilusti 300 gr/m2 un hiilikuitukangasta.
Olisi 24" etupyörä, 26" takapyörä, 26" etuhaarukka (jousto), takajouseksi joko 165 mm tai 175 mm elementti ja jos jonkinlaista osaa miljoonalaatikossa. Epoksiakin on hyllyssä riittävästi.
Työkalujakin olisi melko hyvin aina tyhjiöpumppuun saakka. Teknistä taitoa on vain välttävästi ja pitkäjännitteisyyttä tuskin tarpeeksi. Varmaa on se että prototyyppiin tulee paljon korjattavaa.
Mielessä on takavetoinen noin 115 cm pyörävälillä oleva yläohjattu takavetoinen kaksipyöräinen nojakki. Painoa kötöstykselle kertynee noin 13 kg.
Itse asiassa olen jo runkoa ja penkkiä tekemässä.
Laittelen kuvia ja raporttia jos ja kun ehdin...

[jviirret]

Laittelen kuvia ja raporttia jos ja kun ehdin...

Joo, laittele ihmeessä. Mukava seurailla rakentelua.

Jukka

[jori]

Laittelen kuvia ja raporttia jos ja kun ehdin...

Kirjoitit pitkän selostuksen. Kyllä tuollaisen teaserin jälkeen pitää ainakin yksi kuva laittaa. "Kuvan laittaminen on kyllä todella työlästä ja vaatii paljon taitoa ja tarmoa" , mutta tuon tekstin jälkeen sen laittamatta jättäminen on kyllä kiusaamista. Laita nyt edes jotain kuvaa projektista.
Uskon vakaasti, että maksaa vaivan.

[Härski]

Miksi tehdä ensimmäinen -prototyyppi- nojapyörä superkalleista materiaaleista, jos jo lähtökohtaisesti tietää että siihen tulee muutostarpeita?

Olisiko lasikuituinen harjotteluversio mitään? Ei tarvitsisi edes yrittää tehdä vimosenpäälle, vaan hakisi sillä vaan asiat kohdilleen.

Mielenkiinnolla seurataan teit mitenpäin tahansa!

[Pentti M Reku]

Valmisputkien käyttäminen ja siihen liittyvät liitostekniikat kuulostaa mielenkiintoiselta. Saisitko vaikka jonkun kuvasarjan selostuksineen aikaiseksi josta kuidusta mitään ymmärtämätön oppisi jotain?

[kemppes]

Hei, materiaali ei ole kallista tässä tapauksessa, sitä on ilman käyttöä vaikka useaan pyörään. Vain 54 mm putkea ei ole "tarpeeksi", 32 mm versiota on siis kymmeniä metrejä. Exel crosslite putkea. Siinä kyllä olette oikeassa että kannattaisi tehdä proto ensin ja sellaista olen värkännyt puusta. Liitostekniikkaan voidaan palata kuvien yhteydessä. Sen suhteen neuvotkin olisi tarpeen.

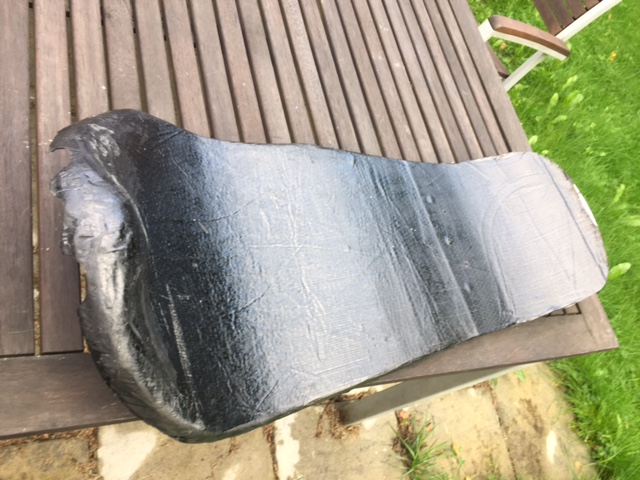

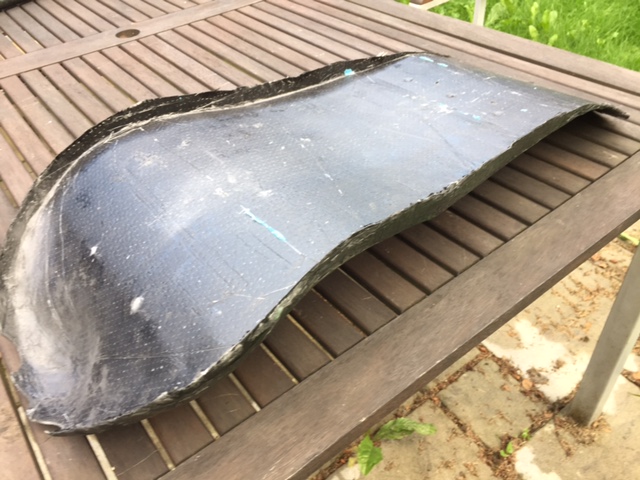

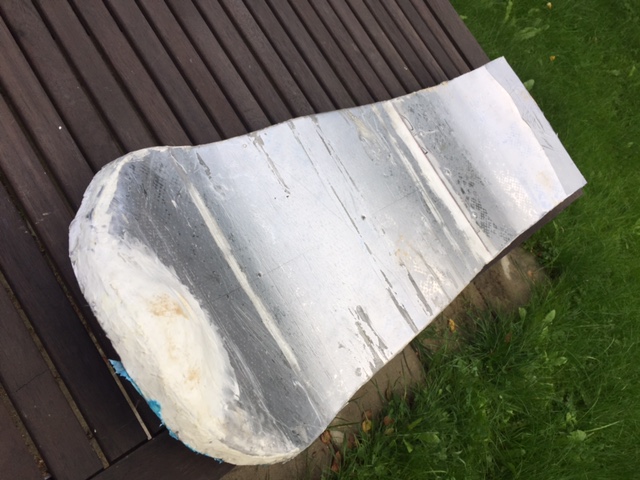

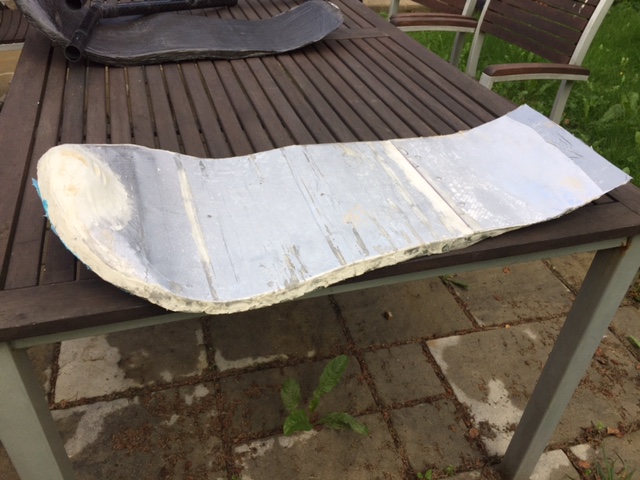

Istuimen tein jo keväällä kun meinasin keventää trikeä. Muodot otin sen penkistä muottiin, jkv korostin ristiselkätukea ja alaosaa muotoilin. Muottina toimi autotallin nurkasta löytynyt alumiinipellin pala johon taivuttelin muodon, pellin reunoja tavuttelin akryylimassalla ja alaosaa muotoilin sillä.http://www.nojapyorafoorumi.fi/download ... w&id=13205

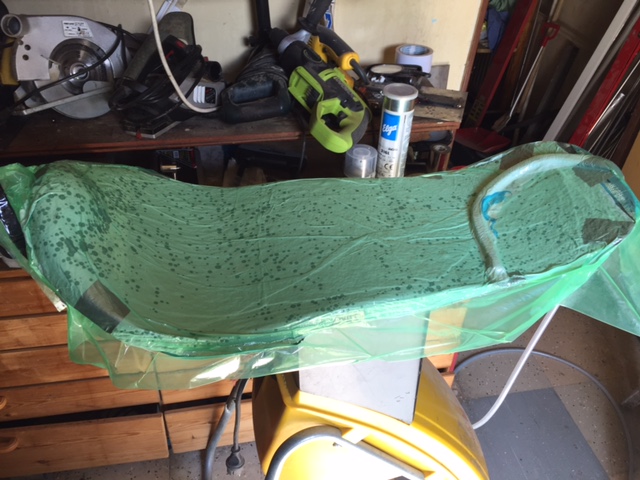

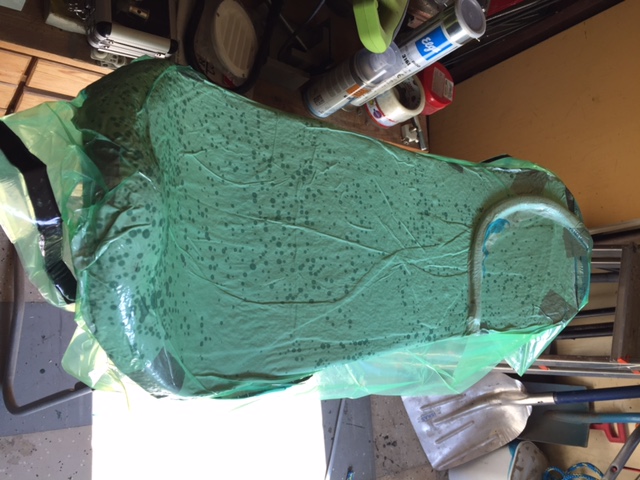

Laminoin epoksilla 5 kerrosta hiilikuitua ja kerroksen väliin lasikuitua. Alipainesäkki oli helppo tehdä, kävin muovia Kevrasta ja saumalakritsia. Letkua löytyi nurkista ja alipainepumppu oli jäänyt ilmalämpöpumppuprojekteista.

Penkistä tuli todella jäykkä ja se kestää reittää. Päälle ajattelin laittaa hengittävän verkon, sitä tilasin kiinasta.

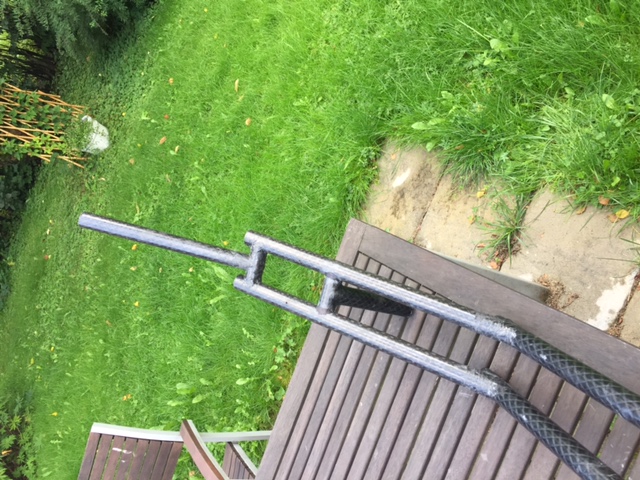

penkin meinasin kiinnittää putkikehtoon niin että sen paikkaa voi varsin vapaasti muuttaa. Eli etupää kiinni runkoputkeen, korkeutta ja pitkittäisasemaa voi jkv muuttaa. Takaa tuki runkoon ja siihen putket sisäkkäin niin että sitä voi säätää.

Liitostekniikka vielä hakusessa. harjoittelin kehdolla. Laitoin epoksiin hiilikuitusilppua ja sillä liimaus. Sitten vahvistun liitosta ulkopuolelta kankaasta puretusta hiilikuitulangasta "rottinkiliitos"-periaattein.
penkin levyn paino on 600 gr ja putkikehto 400 gr.

[kemppes]

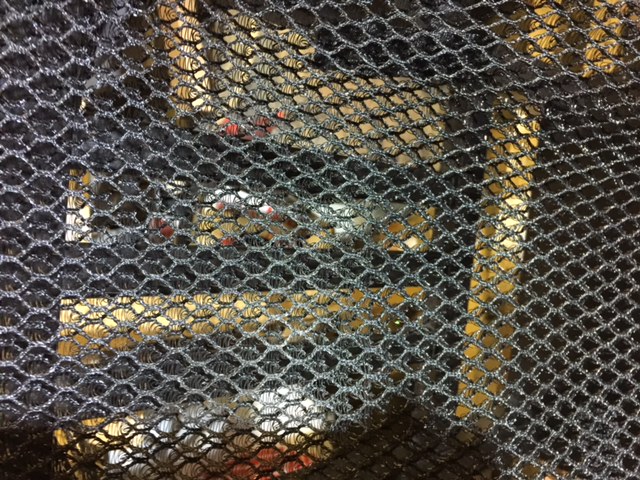

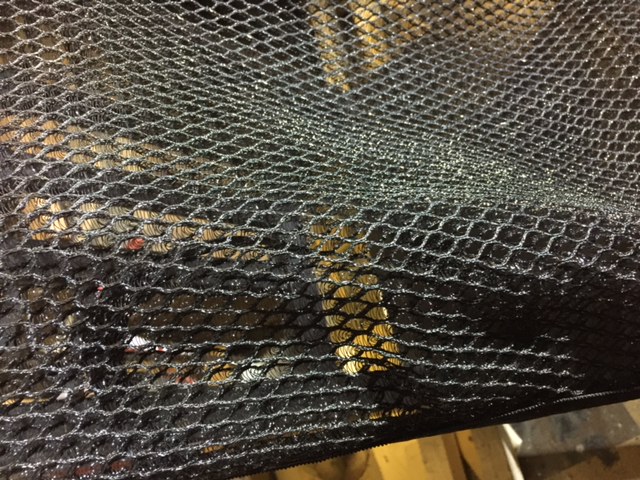

Tässä vielä kuvaa päälystysverkosta, laitoin sitä jo triken istuimeen. Halpaa, kiinasta kotiin 5 €/kpl. Hengittää ja on mukavaa. Paksuus n 10 mm. Kiinnitin triken istuimeen epoksilla ja on pysynyt hyvin kiinni. Hikoilu loppui lähes kokonaan alueilta joissa istuimessa reikiä. Ebay, "breathable scooter seat cover".

[kemppes]

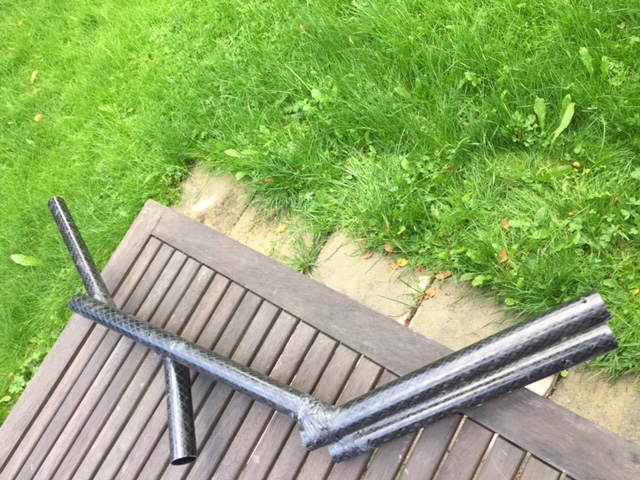

Vielä putkiliitokista.
Runkoputkea ajattelin liittää niin että teen polyuretaani eristelevystä putken sisään sopivan tulpan. Sen päälle reilusti hiilikuitukangasta ja epoksia. Putket yhteen jigissä. Kuivumisen jälkeen liitoksen vahvistus ulkopuolelta. Eli ulkopuolelle kankaasta leikattuja paloja kuvittelemiini rasitussuuntiin. Palojen päälle hiilikuitulankaa. Teippikiristys. Jos haluaisi hifistellä, perforaatiokalvo ja ylimääräistä epoksia imevä huopa teipin alle.

[kemppes]

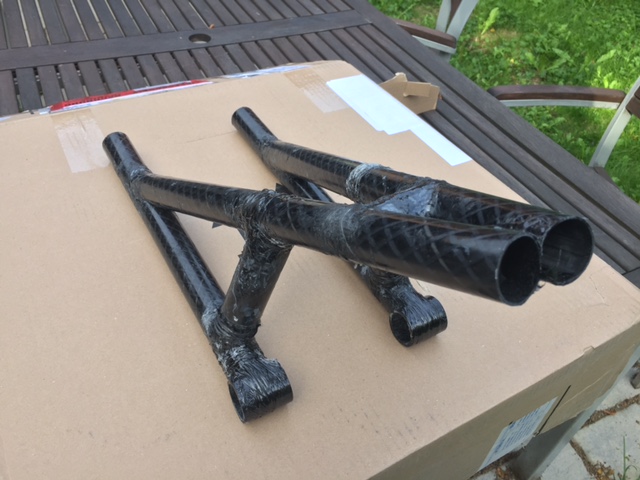

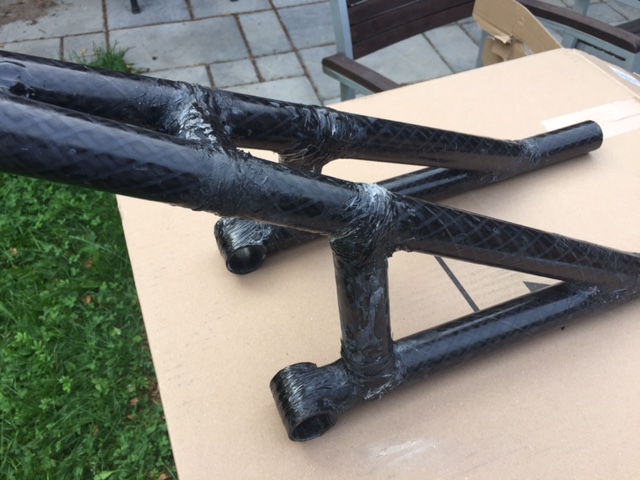

Takahaarukkaa koemielessä liimailin kasaan jigissä. Aivan hirveä kötöstys tuli. Kiinnitys runkoon oli tarkoitus tehdä kahdella etuhaarukan ohjainlaakerilla joita on miljoonalaatikossa.
Liitän nämä kuvat varoittavana esimerkkinä, olisi pitänyt keskittyä asiaan. Ongelma on pinnan viimeistely liitoksissa. Hiilikuitua ei voi hioa koska slloin kuidut katkeaa. Tässä tein sen virheen että laitoin talouskelmua epoksin päälle, se ryppyyntyi.
Takahaarukan leveys on 142 mm. Dropoutit on teon alla.

[jori]

Tässä vielä kuvaa päälystysverkosta, laitoin sitä jo triken istuimeen. Halpaa, kiinasta kotiin 5 €/kpl. Hengittää ja on mukavaa. Paksuus n 10 mm. Kiinnitin triken istuimeen epoksilla ja on pysynyt hyvin kiinni. Hikoilu loppui lähes kokonaan alueilta joissa istuimessa reikiä. Ebay, "breathable scooter seat cover".

Mahtavaa DIY-meininkiä ja hieno raportti.

Olet löytänyt erinomaisen halvan keinon ostaa Ventisit kudosta. Eikös tuo ole juurikin samaa verkkokudosta kuin Ventisit pehmusteiden raaka-aine.

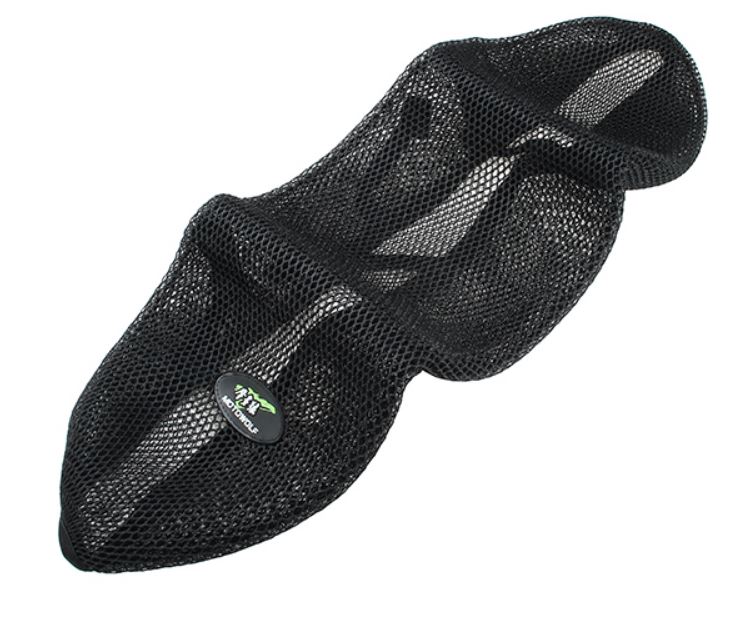

https://www.banggood.com/Motorbike-Scoo ... 97641.html


Tämähän on valmiiksi muotoiltu, eikä tarvitse muuta kuin reunojen ompelun yhteen. Helppoa ja halpaa, jos näitä tosiaan saa kuudella eurolla ostaa.

[Vilijami]

Tämä ventisit löytö on loistava!

[samuel]

Tässä vielä kuvaa päälystysverkosta, laitoin sitä jo triken istuimeen. Halpaa, kiinasta kotiin 5 €/kpl. Hengittää ja on mukavaa. Paksuus n 10 mm. Kiinnitin triken istuimeen epoksilla ja on pysynyt hyvin kiinni. Hikoilu loppui lähes kokonaan alueilta joissa istuimessa reikiä. Ebay, "breathable scooter seat cover".

Mahtavaa DIY-meininkiä ja hieno raportti.

Olet löytänyt erinomaisen halvan keinon ostaa Ventisit kudosta. Eikös tuo ole juurikin samaa verkkokudosta kuin Ventisit pehmusteiden raaka-aine.
https://www.banggood.com/Motorbike-Scoo ... 97641.html

Tämähän on valmiiksi muotoiltu, eikä tarvitse muuta kuin reunojen ompelun yhteen. Helppoa ja halpaa, jos näitä tosiaan saa kuudella eurolla ostaa.

Myös väri- ja kokovaihtoehtoja ebayssä

[kuparinen]

Seotaan tähän projektilankaan nyt vielä sen verran, että onkohan tuossa istuinpäällysteessä muuta kuin ohut verkko? Kuvissa nyytit ovat niin läpinäkyviä, että minun nähdäkseni siinä on samaa verkkoa, mitä on sen tuumaa paksun ventisit-maton pintaverkkona.

[kemppes]

Siinä mallissa mitä minulla on, on kaksi pintaverkkoa ja välissä kierrerullat poikittain niin että paksuus on n. 10 mm. Lujaa, ei painu kasaan.

[mhelander]

Liitän nämä kuvat varoittavana esimerkkinä, olisi pitänyt keskittyä asiaan. Ongelma on pinnan viimeistely liitoksissa. Hiilikuitua ei voi hioa koska slloin kuidut katkeaa. Tässä tein sen virheen että laitoin talouskelmua epoksin päälle, se ryppyyntyi.

Niinhän se tuppaa tekemään. Itsellä paras tulos on tullut kun olen laittanut epoksilla kyllästetyt hiilikuitukankaat yksi kerrallaan laminoitavalle pinnalle, ja sitten viimeiseksi karhennuskangas jolla on voinut tosi hyvin työstää kuidut mahdollisimman sileästi paikalleen. Perään sitten puuvillaa ja vaikka viimeiseksi tuorekelmua ja kompressioon.

Mitä tulee näihin valmiiden putkien mutkiin, niin jossakin olen nähnyt että liitoksista saa oikein hyvät ja siistitkin kunhan leikkelee kankaat valmiiksi ottaen huomioon kuitujen suunnan niin että tarvittava lujuus saadaan aikaiseksi. Laminointi yo tavalla niin pitäisi tulla hyvä.

Nojailijalla on varmaan parhaat vinkit miten näitä tehdään, itselle uutena kokemuksena oli 300g/m2 uni-kangas jolla saisi tuollaiset putkien risteykset tehtyä usealla kerroksella laminoimalla sekä lujiksi että todennäköisesti vielä siististikin.
