SH34

ViestiKirjoittaja irakas » 20 Elo 2019, 23:11

Olen tässä pähkäillyt vieläkö rupeaisi tekemään uutta nojakkia. Huomenna on ilmoittautuminen Jyväskylän kansalaisopiston metallitöhin, ja tuntuisi jotenkin apealta jättäytyä pois, kun on yli 10 vuotta ollut mukana. Niinpä olen päättänyt lähteä tekemään 34. nojakkia eli SH34:ää.

Kaksi viimeistä nojakkia SH32 ja SH33 eivät ole jotenkin minua tyydyttäneet. SH32;sta tuli liian leveä ja hankala liikutella ahtaissa paikoissa, ja jotenkin tuntuu, että neljäs pyörä on jotenkin turha, lisäämässä painoa ja monimutkaistamassa rakennetta. Räyskälässä SH32 oli kovassa testissä ja osoittautui aika toimivaksi. Jos joku on siitä kiinnostunut, saa sen viedä halvalla pois.

SH33 on ihan toimiva, mutta 2-pyöräisenä ei tässä iässä ole minun makuun. Senkin saa halvalla, kun hakee pois. En oikein ymmärrä, miksi rupesin sitä tekemään.

Molemmat ovat maalausta vailla.

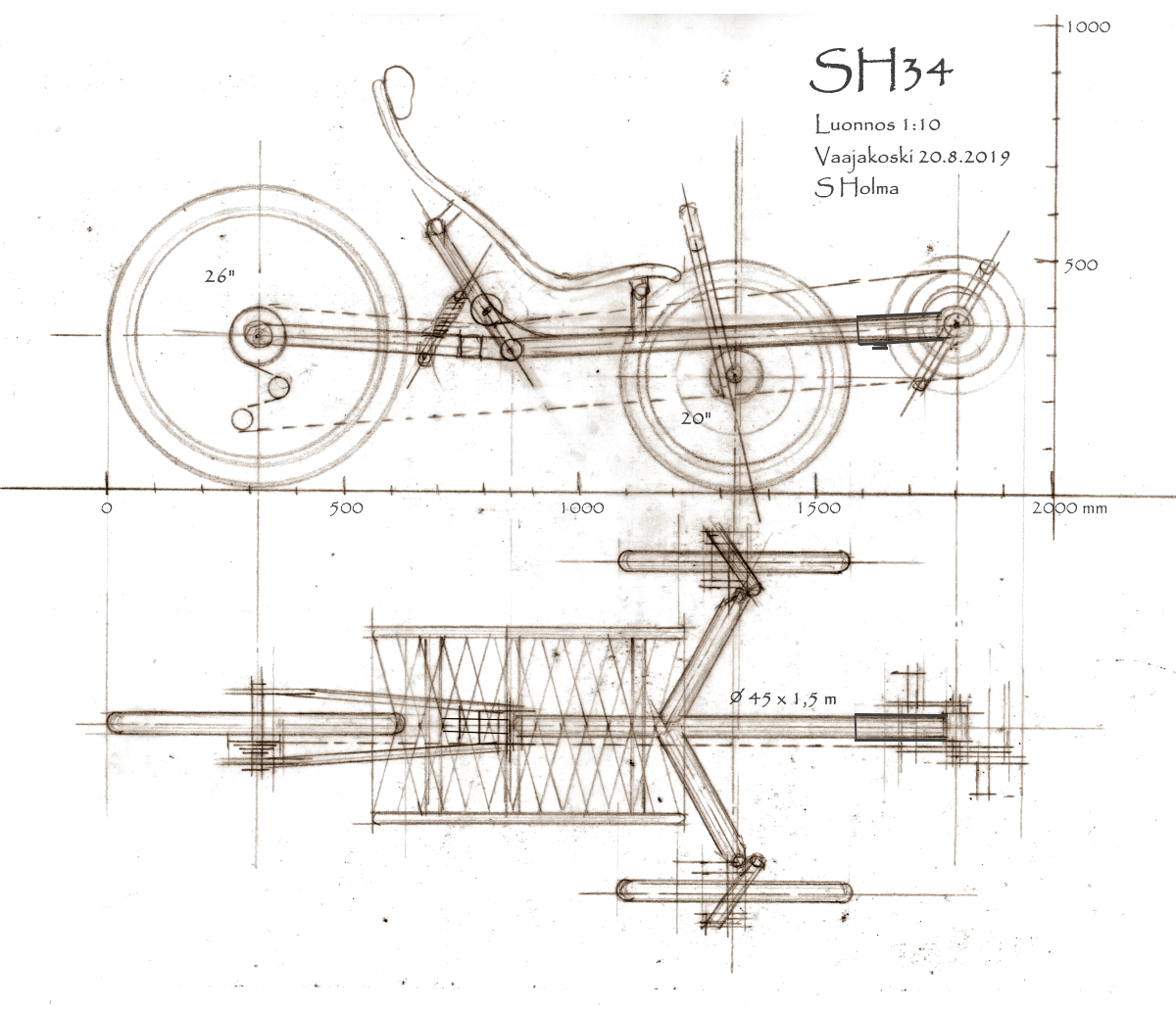

SH34:ssa yritän tehdä ideaalin 3-pyöräisen nojapyörän ja yhteenvedon kokemuksista, joita olen saanut yli 20 vuoden ajalta nojakkien suunnittelusta, rakentamisesta ja ajamisesta. Huomasin lähetettyäni viestin, että sakaari ja tavarateline olivat jääneet kuvasta pois. Kuvassa näyttää olevan muitakin puutoksia.
Liitteet
SH34 20.8.2019.jpg
SH32 20190726.2.jpg
SH32 20190726.2.jpg (643.31 KiB) Katsottu 2656 kertaa

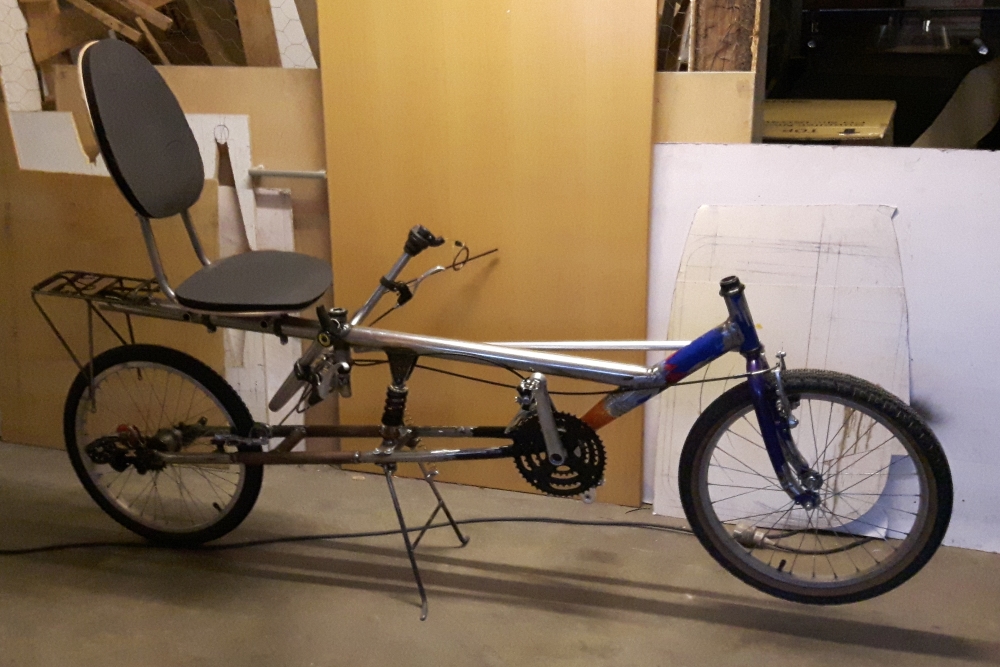

SH33 20190307.1.jpg
SH33 20190307.1.jpg (446.89 KiB) Katsottu 2656 kertaa
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3803
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski

Re: SH34

ViestiKirjoittaja irakas » 23 Elo 2019, 18:05

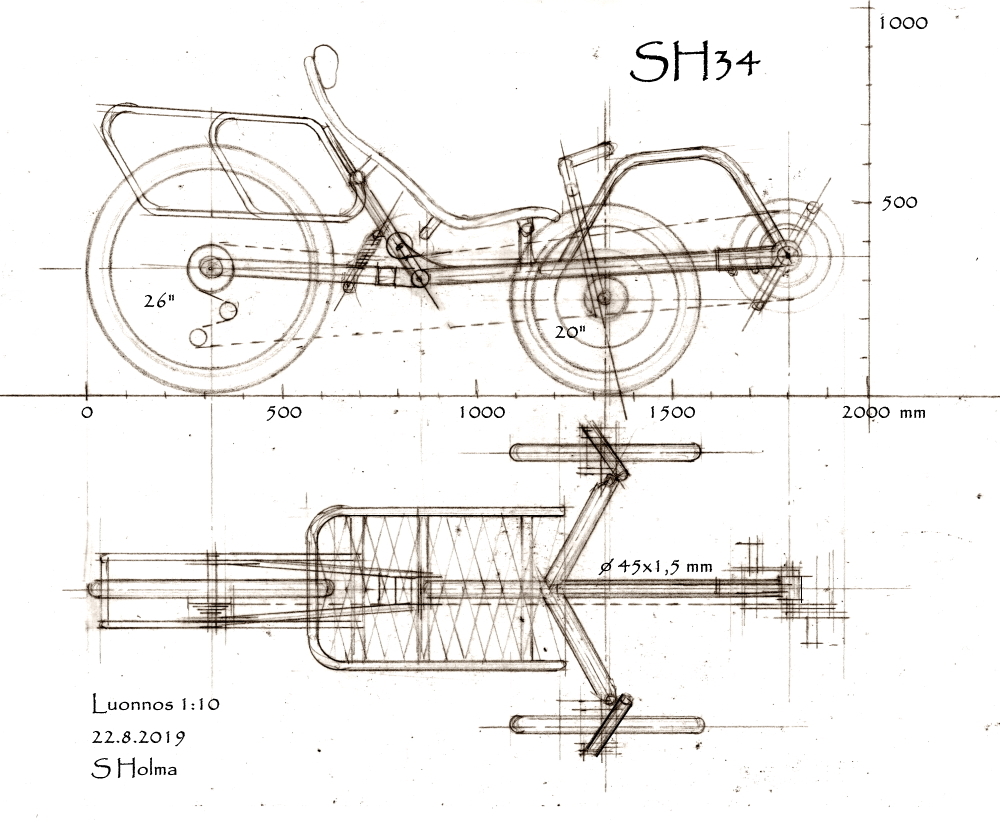

Täydensin vähän piirustusta.
Liitteet
SH34 21.8.2019.jpg
SH34 21.8.2019.jpg (421.38 KiB) Katsottu 2572 kertaa
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3803
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski

Re: SH34

ViestiKirjoittaja irakas » 07 Marras 2019, 22:56

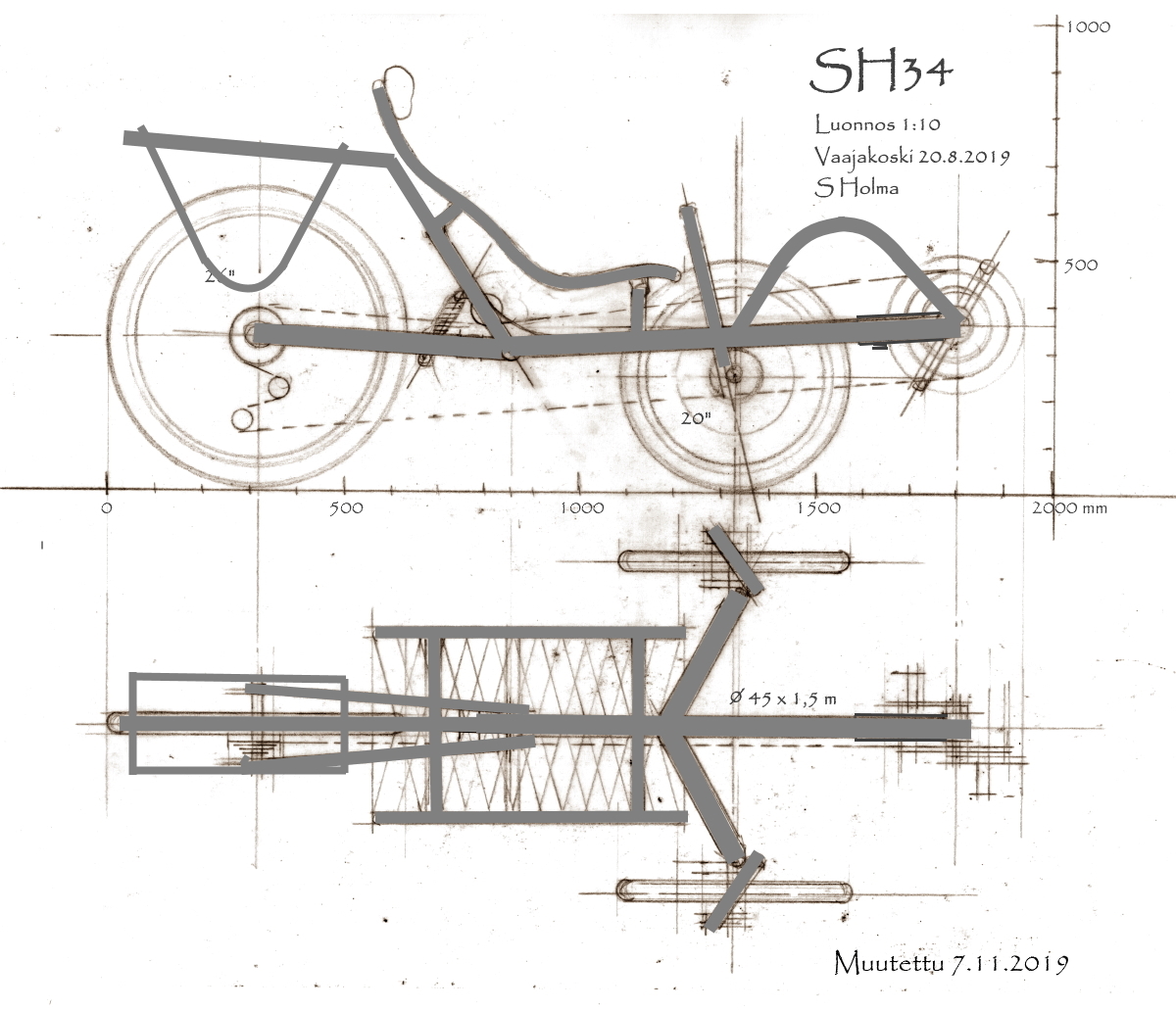

Hioin muotoja edelleen.
Liitteet
SH34 7.11.2019.jpg
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3803
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski

Re: SH34

ViestiKirjoittaja irakas » 14 Marras 2019, 20:11

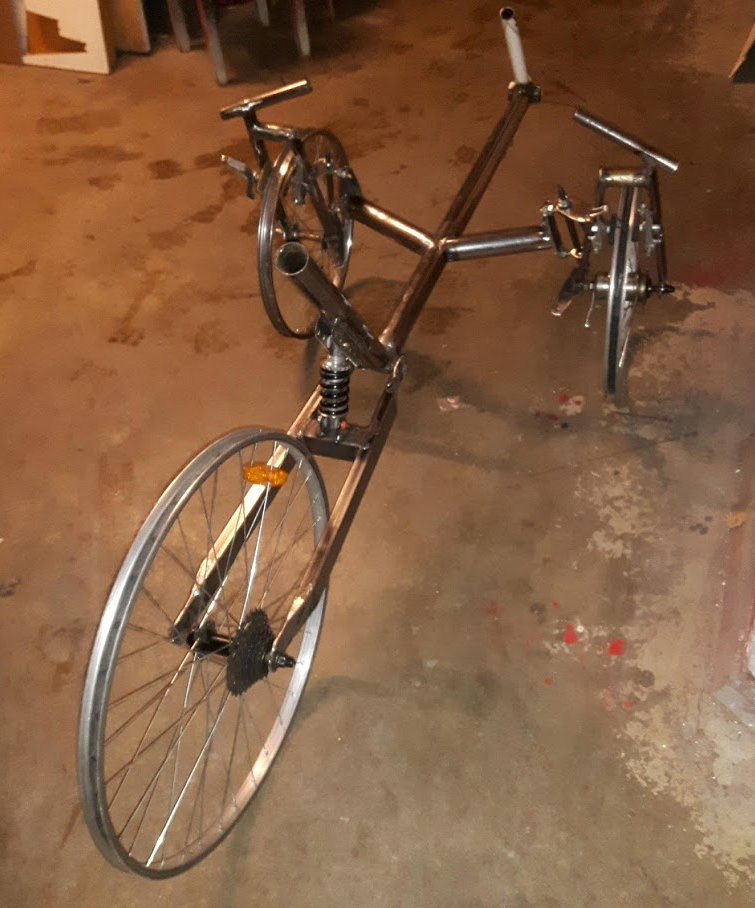

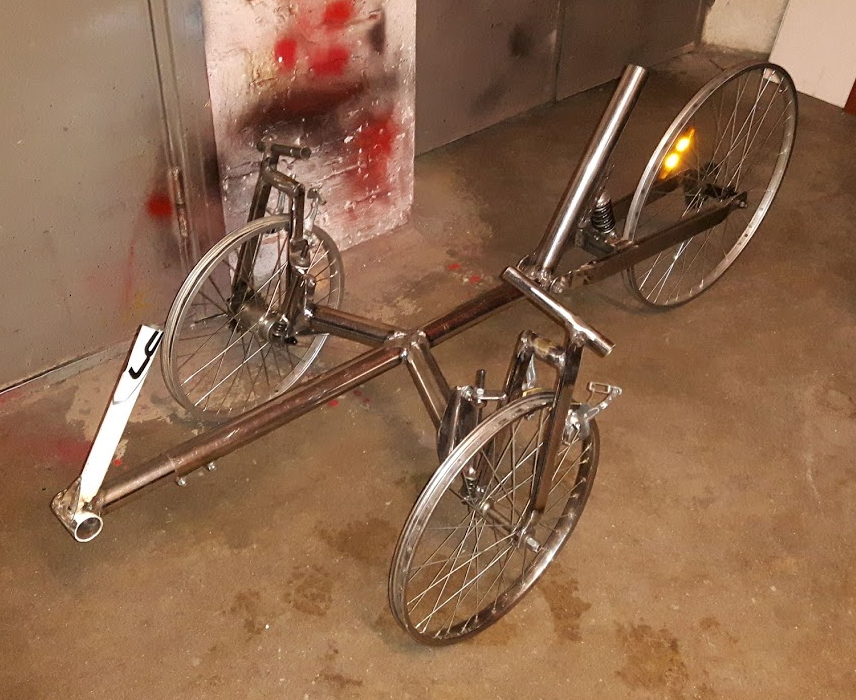

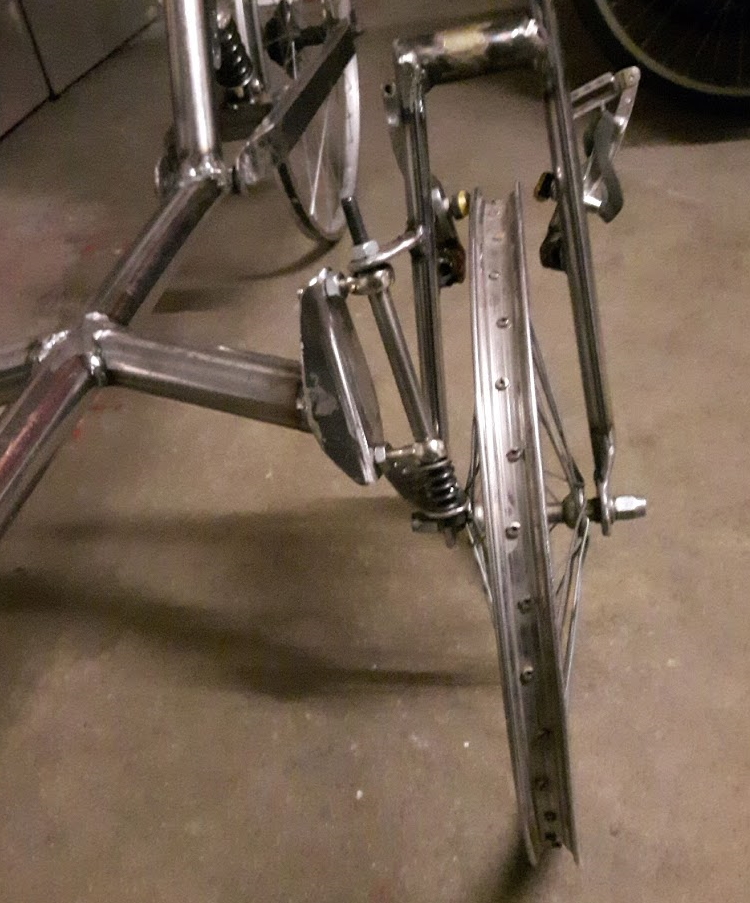

SH34 on nyt tällaisessa vaiheessa.
Liitteet
SH34 2019.11.14.1.jpg
SH34 2019.11.14.1.jpg (392.74 KiB) Katsottu 1965 kertaa
SH34 2019.11.14.2.jpg
SH34 2019.11.14.2.jpg (480.77 KiB) Katsottu 1965 kertaa
SH34 2019.11.13.3.jpg
SH34 2019.11.13.3.jpg (467.31 KiB) Katsottu 1965 kertaa
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33

vetu
Viestit: 61
Liittynyt: 17 Marras 2012, 12:31
Paikkakunta: Veteli

Re: SH34

ViestiKirjoittaja vetu » 14 Marras 2019, 22:27

Vauhdilla tehty! Näyttää, että on rakenteet tarkkaan mietitty. Kohta SH35 alkaa olla ajankohtainen. :D peukkuja.

Avatar
Vilijami
Pistosuojattu sisällöntuottaja
Viestit: 4282
Liittynyt: 27 Maalis 2014, 10:19
Paikkakunta: Oulu

Re: SH34

ViestiKirjoittaja Vilijami » 15 Marras 2019, 13:09

Tuo ohjaustanko suoraan haarukan päällä on hieno juttu. Yksinkertainen, eikä pelkoa ohjauksen takapainoisuudesta. Kaksipuoleisesta etuhaarukasta pidän myös kovasti. Se mahdollistaa laajan jarruvalikoiman lisäksi myös napadynamon tai napamoottorin käytön.

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3803
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski

Re: SH34

ViestiKirjoittaja irakas » 15 Marras 2019, 18:12

Kiitokset vetu ja Viljami!

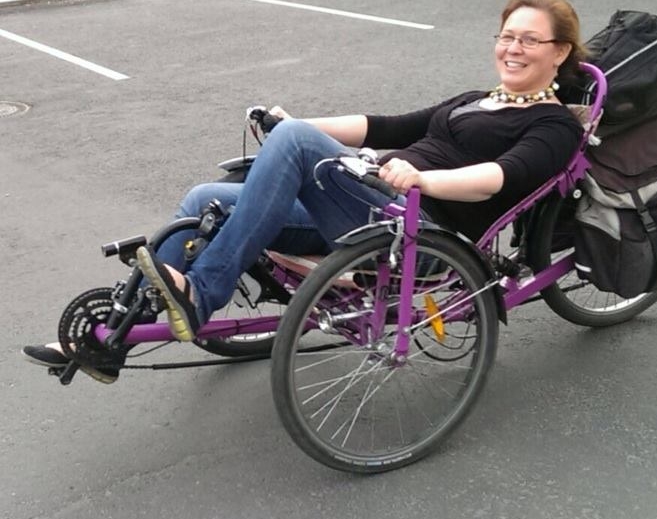

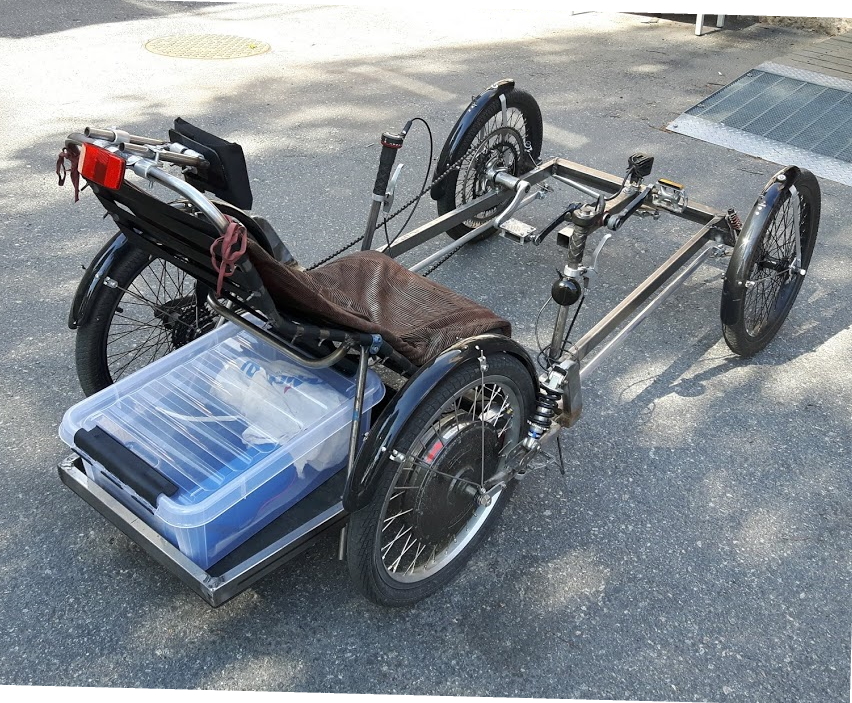

Ohjaustanko suoraan haarukan päällä estää myös tehokkaasti voblauksen, jos sitä sattuu esiintymään. Sen olen huomannut SH26:ssa, jolla nyt pääasiassa ajelen.
Liitteet
Leena ja SH26.1.jpg
Leena ja SH26.1.jpg (188.01 KiB) Katsottu 1821 kertaa
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33

torneol
Sisällöntuottajakokelas
Viestit: 477
Liittynyt: 28 Marras 2018, 08:13
Paikkakunta: Sipoo

Re: SH34

ViestiKirjoittaja torneol » 05 Joulu 2019, 20:04

Mites tämä on edistynyt?
Olli ja TW Bents Mustang sekä Nazca Gaucho 26"
(ex. KMX Venom, Flevo trike)
Ei se määränpää, vaan matka...

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3803
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski

Re: SH34

ViestiKirjoittaja irakas » 06 Joulu 2019, 11:25

torneol kirjoitti:Mites tämä on edistynyt?


On tällä hetkellä tauolla, kun kansalaisopisto on joululomalla enkä pääse hitsaamaan.
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3803
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski

Re: SH34

ViestiKirjoittaja irakas » 20 Maalis 2020, 21:01

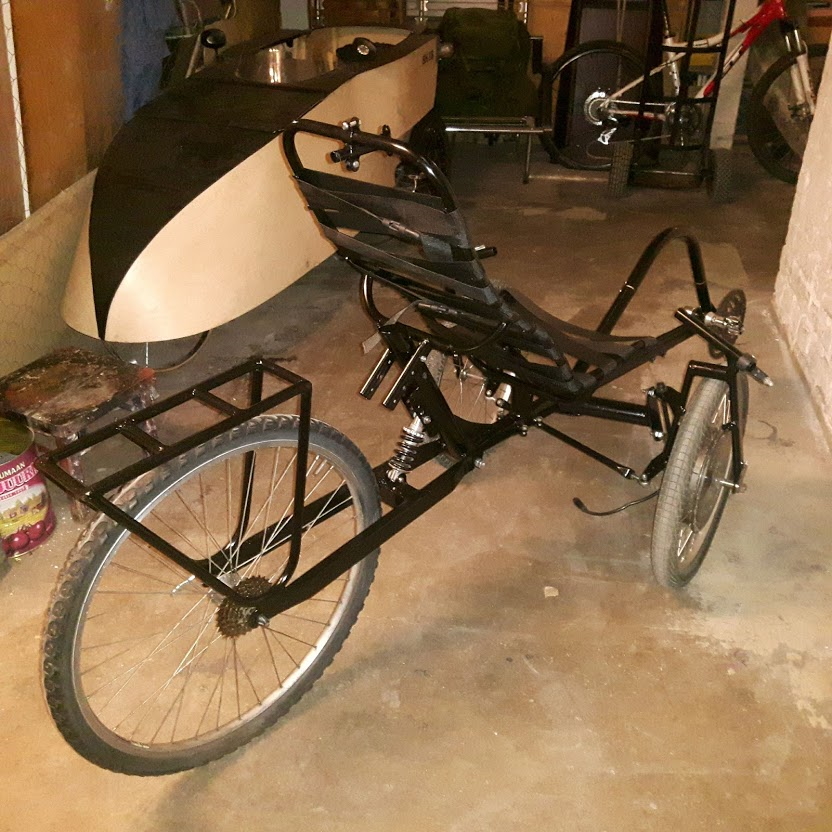

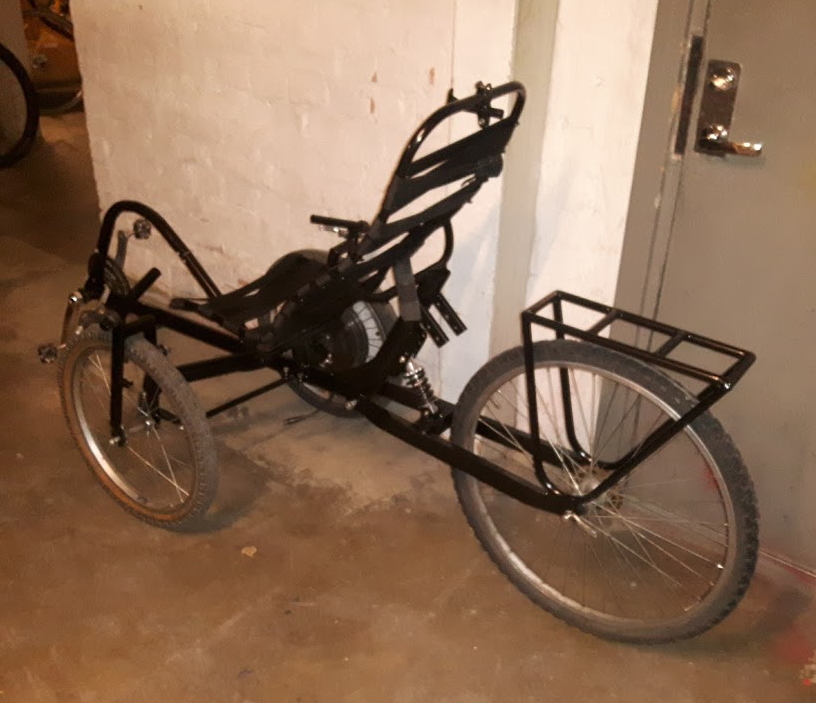

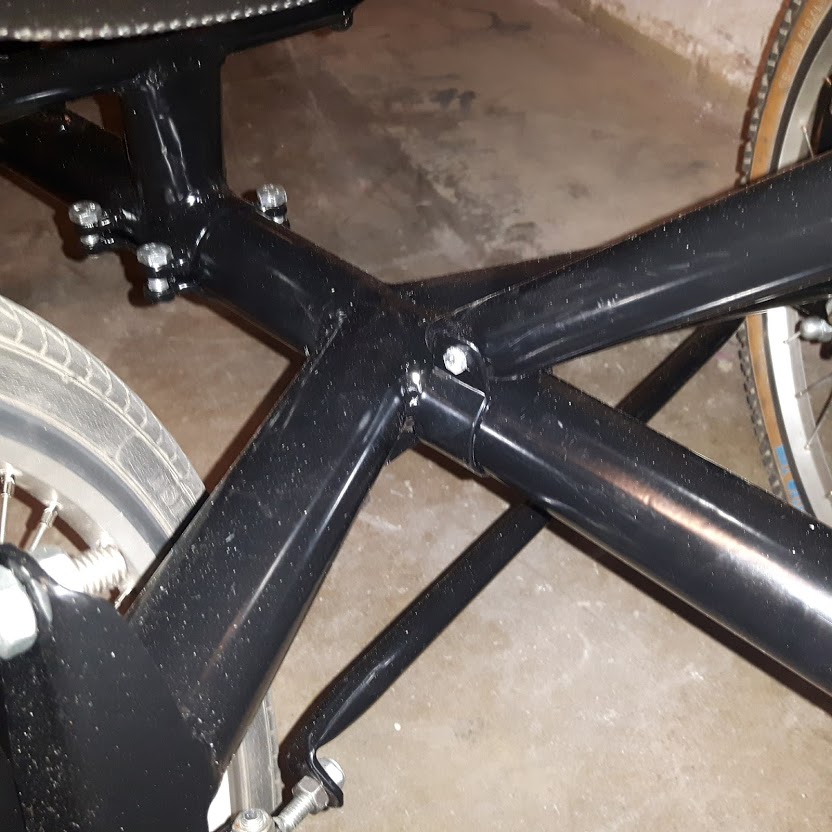

SH34 on käynyt Muuramessa polttomaalaamossa. Osat tulivat koronan aiheuttaman sisälläolon ansiosta sen verran kasaan, että pääsin kokeilemaan istuin tuntumaa, joka oli kohtalaisen mukiinmenevä. :mrgreen:
Liitteet
SH34 takaviistosta 2020.03.20..jpg
SH34 takaviistosta 2020.03.20..jpg (346.68 KiB) Katsottu 871 kertaa

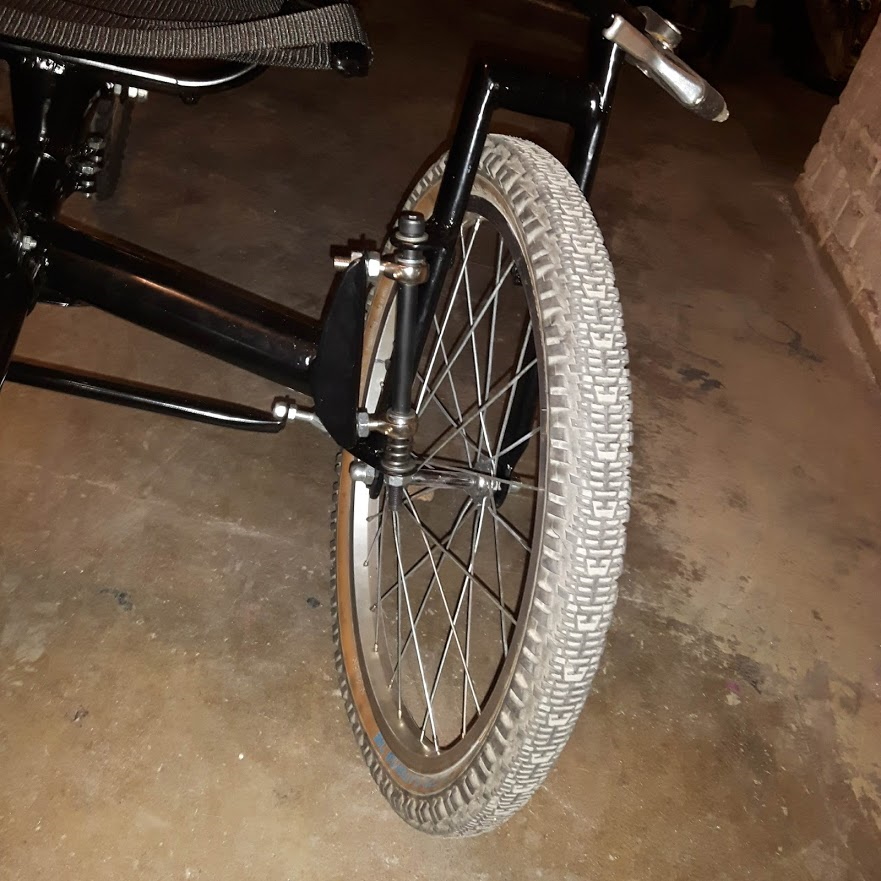

SH34 2020.03.20 etuhaarukka.jpg
SH34 2020.03.20 etuhaarukka.jpg (418.41 KiB) Katsottu 871 kertaa
SH34 2020.03-20. Sakaarin kiinnitys.jpg
SH34 2020.03-20. Sakaarin kiinnitys.jpg (120.51 KiB) Katsottu 871 kertaa
SH 34 2020.03.20..jpg
SH 34 2020.03.20..jpg (461.25 KiB) Katsottu 871 kertaa
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3803
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski

Re: SH34

ViestiKirjoittaja irakas » 04 Huhti 2020, 11:42

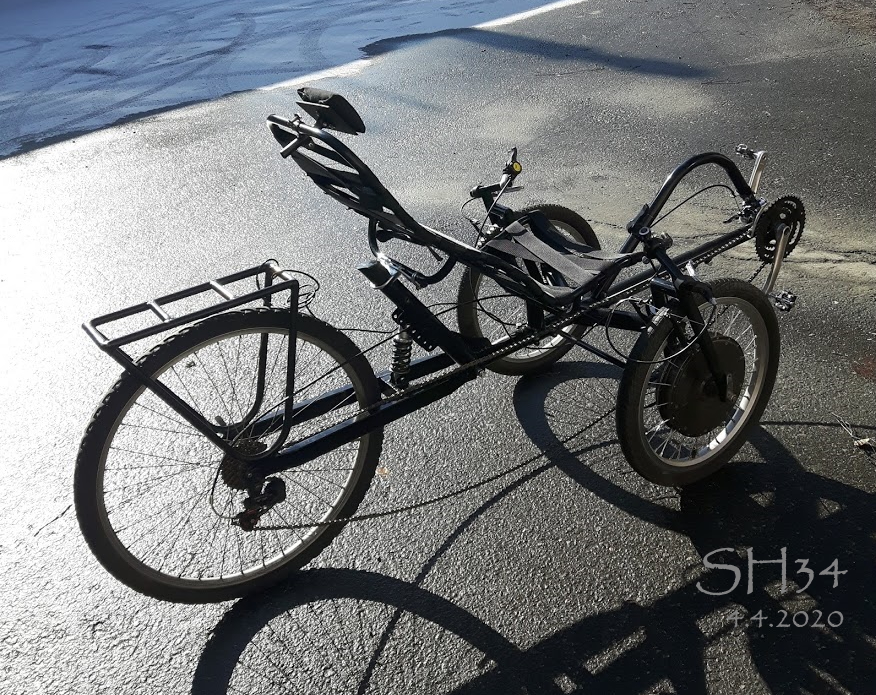

Hissukseen olen kasaillut SH34:ää ajokuntoon, ja tänään tein ensimmäisen koeajon ja otin kuvia. Koeajo oli kaikkea muuta kuin miellyttävä. Jostain syystä ohjaus veti kumman kovasti vasemmalle. Tuo napamoottori ei ollut vielä käytössä. Tällaista en ole ennen kokenut. Mistä mahtaa johtua?
Ainoa lohtu tässä on tuo kuva, joka on noin taiteellisesti mielestäni paras nojapyörästä ottamani kuva.
Liitteet
SH34 2020.04.04.1.jpg
SH34 2020.04.04.1.jpg (647.44 KiB) Katsottu 686 kertaa
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33

jori
Pistosuojattu sisällöntuottaja
Viestit: 11344
Liittynyt: 15 Syys 2006, 19:00
Paikkakunta: Tampere, Petsamo

Re: SH34

ViestiKirjoittaja jori » 04 Huhti 2020, 11:51

Hieno kuva tosiaan. Onneksi olkoon. :D

Vetelyongelma viittaisi siihen, että etupyörien maakosketuspisteet, eli renkaan keskikohta ei ole samalla etäisyydellä ohjausakselin maanpinnanleikkauskohdan suhteen. Olkapoikkeama on vasemmalla ja oikealla erilainen.

Tämä voi johtua kiekkojen erilaisesta puolauksesta. Moottorillinen kiekko on usein epäsymmetrinen, joten sen keskitaso ei ole tavallisen etupyörän kanssa samalla tavalla keskellä. Homma korjataan etuhaarukoita taivuttelemalla, viilaamalla droppareita, tai brikoilla, joilla olkapoikkeama saadaan samaksi molemmilla puolilla.

Ota kuva suoraan edestä mahdollisimman kaukaa, kuitenkin niin, että kuvasta erottuu yksityiskohtia, tai kaksi kuvaa, kummankin etupyörän linjassa kamera maassa 5-10 metrin päässä, niin päästään arvioiman tuota olkapoikkeamaeroa ja korjauskeinoja.
Jori

On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. - Sakari Holma

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 12101
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: SH34

ViestiKirjoittaja jviirret » 04 Huhti 2020, 12:09

Yhden vian näkee tuosta 14.3 laitetusta kuvasta JOS arvelen oikein.

Keula rakennettu symmetriseksi, mutta oikealla puolen leveämpi takakiekko kuin vasemman puolen etukiekko. Leveyseroa näillä 25-35mm, eli olkapoikkeamat 12-17 erisuuret.
Riman ali ja suoraa ohi maalin...

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3803
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski

Re: SH34

ViestiKirjoittaja irakas » 06 Huhti 2020, 21:53

Kiitos Jorille ja jviirretille vinkeistä!

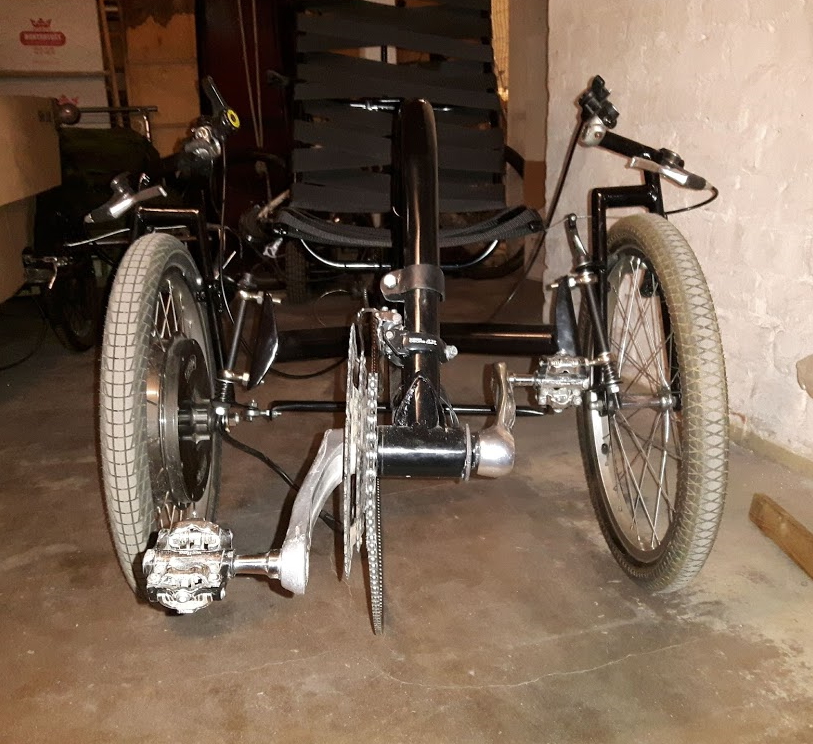

Joo, kyllä olkapoikkeamat ovat erisuuret, mikä hyvin näkyy alla olevasta kuvasta. Oikean puoleinen ohjausakseli on hivenen pystymmässä kuin vasemman puoleinen. Huomasin sen jo aiemmin, mutta arvelin, ettei sen vaikutus olisi niin merkittävä. Kun nivelvarsien avulla voi kiekkojen pystyasentoa muuttaa, käänsin oikeanpuoleista kiekkoa kaltevampaan asentoon, ja ihme ja kumma puoltaminen katosi ainakin lyhyellä koeajolla. Jos ongelmia tulee nopeammissa nopeuksissa, täytyy asia korjata sitten syksyllä, kun/jos kansalaisopistot avautuvat.
Liitteet
SH34 edestä 2020.04.06..jpg
SH34 edestä 2020.04.06..jpg (472.23 KiB) Katsottu 585 kertaa
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33

Avatar
irakas
Pistosuojattu sisällöntuottaja
Viestit: 3803
Liittynyt: 26 Touko 2008, 17:19
Paikkakunta: Vaajakoski

Re: SH34

ViestiKirjoittaja irakas » 05 Touko 2020, 21:38

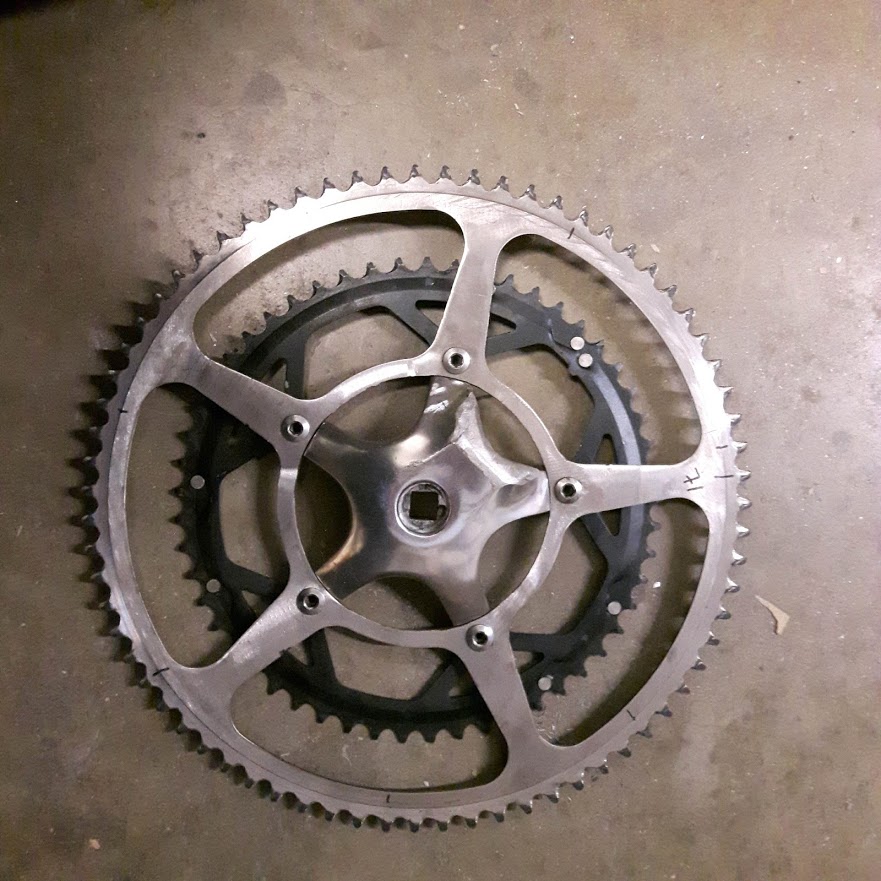

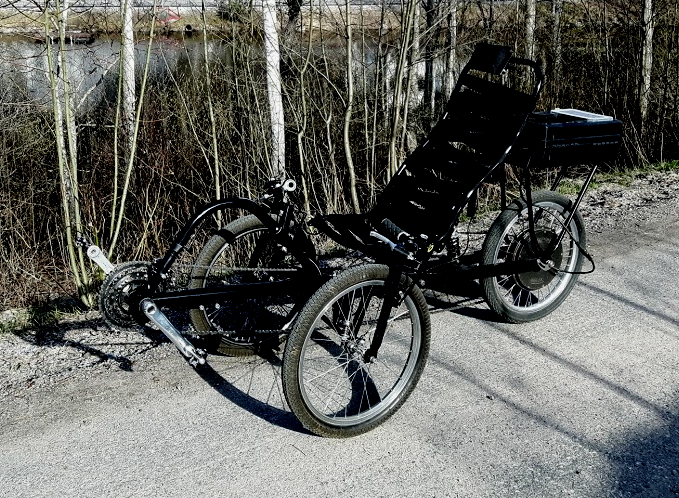

Siirsin edestä taakse napamoottorilla varustetun 20" kiekon. Muuten homma toimisi, mutta välitys vaatisi suuremmat eturattaat. SH32:ta varten sain Härskiltä 71 ja 60 hampaiset rattaistot. Kun SH32 ei tarvinnut käytössäni olevaan keskiöosaan liittyvää kampea, minä onneton menin leikkaamaan sen pois. Nyt SH34:ää varten sen tarvitsisin. Olen eri paikoista yrittänyt sellaista kysyä, mutta eipä ole löytynyt. Keskiö on viisisakarainen ja pulttien etäisyys keskipisteestä 65 mm. Tarvitsisin siis vain kammella varustetun keskusosan. Olisikohan kellään sellaista rojujen seassa tai mistä sen voisi hankkia?
Liitteet
SH34 eturatas 2020.04.27..jpg
SH34 eturatas 2020.04.27..jpg (149.46 KiB) Katsottu 157 kertaa
SH34 2020.05.05..jpg
SH34 2020.05.05..jpg (475.35 KiB) Katsottu 157 kertaa
Sakari
You were born an original.
Don´t die a copy!
John Mason

http://www.flickr.com/photos/saholm/ ja http://www.flickr.com/photos/15504224@N07/
SH1, SH2, SH3, SH5, SH6, SH15, SH18, SH21, SH26, SH30, SH32 ja SH33
